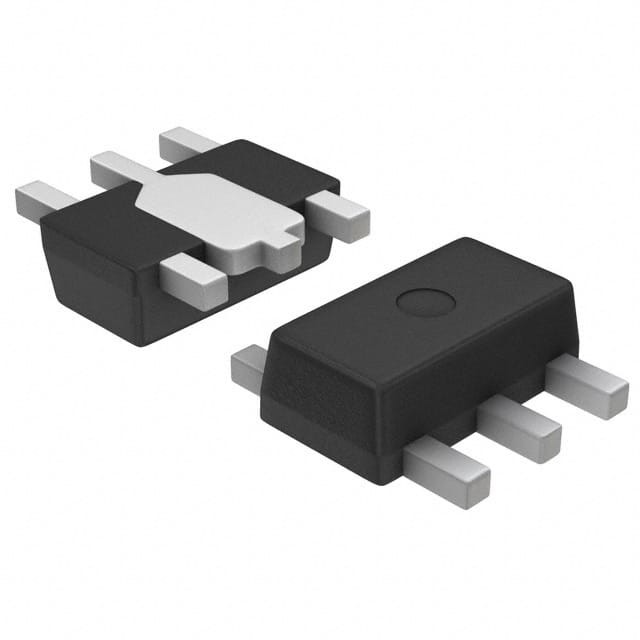

NCP694D08HT1G IC REG LINEAR 0.8V 1A SOT89-5 su semi

  • NCP694D08HT1G IC REG LINEAR 0.8V 1A SOT89-5 onsemi
Marca onsemi
Numero di modello NCP694D08HT1G
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Riparato
Numero di regolatori 1 Tensione - introdotta (massimo) 6V
Tensione - uscita (min/riparato) 0.8V Tensione - uscita (massima) -
Caduta di tensione (max) 0.72V @ 1A (tipo) Corrente - uscita 1A
Corrente - tranquillo (quoziente d'intelligenza) 100 µA Corrente - rifornimento (massimo) -
PSRR 70 dB (1 kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra la corrente, sopra la temperatura Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa SOT-89-5/6
Confezione del dispositivo del fornitore SOT-89-5
Evidenziare

Chip di PMIC

,

PMIC IC

,

Circuiti integrati della gestione di potere
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
NCP694D08HT1G IC REG LINEAR 0.8V 1A SOT89-5
NCP694D10HT1G IC REG LINEAR 1V 1A SOT89-5
NCP694D12HT1G IC REG LINEAR 1.2V 1A SOT89-5
NCP694D25HT1G IC REG LINEAR 2.5V 1A SOT89-5
NCP694D33HT1G IC REG LINEAR 3.3V 1A SOT89-5
NCP694DADJHT1G IC REG LINEAR POS ADJ 1A SOT89-5
NCP694H08HT1G IC REG LINEAR 0.8V 1A SOT89-5
NCP694H10HT1G IC REG LINEAR 1V 1A SOT89-5
NCP694H12HT1G IC REG LINEAR 1.2V 1A SOT89-5
NCP694H25HT1G IC REG LINEAR 2.5V 1A SOT89-5
NCP694H33HT1G IC REG LINEAR 3.3V 1A SOT89-5
NCP694HADJHT1G IC REG LINEAR POS ADJ 1A SOT89-5
NCP4640H020T1G IC REG LINEAR 2V 50MA SOT89-5
NCP4640H030T1G IC REG LINEAR 3V 50MA SOT89-5
NCP4640H033T1G IC REG LINEAR 3.3V 50MA SOT89-5
NCP4640H080T1G IC REG LINEAR 8V 50MA SOT89-5
NCP4640H120T1G IC REG LINEAR 12V 50MA SOT89-5
NCP4641H030T1G IC REG LINEAR 3V 120MA SOT89-5
NCP4641H050T1G IC REG LINEAR 5V 150MA SOT89-5
NCP4641H080T1G IC REG LINEAR 8V 150MA SOT89-5
NCP4687DH12T1G IC REG LINEAR 1.2V 500MA SOT89-5
NCP4687DH15T1G IC REG LINEAR 1.5V 500MA SOT89-5
NCP4687DH18T1G IC REG LINEAR 1.8V 500MA SOT89-5
NCP4687DH25T1G IC REG LINEAR 2.5V 500MA SOT89-5
NCP4687DH33T1G IC REG LINEAR 3.3V 500MA SOT89-5
NCP4641H033T1G IC REG LINEAR 3.3V 120MA SOT89-5
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

1A Regulatore di tensione a bassa discesa CMOS

The NCP694 series of fixed output super low dropout linear regulators are designed for portable battery powered applications with high output current requirement up to 1 A and −3 mV typical load regulation at 1 AOgni dispositivo contiene un'unità di riferimento di tensione, un amplificatore di errore, un transistor di potenza PMOS, resistenze per la regolazione della tensione di uscita, circuiti limite di corrente per la sovra-corrente e lo spegnimento termico.Una modalità di standby con corrente di alimentazione ultra bassa può essere realizzata con la funzione di abilitazione del chip.

Il dispositivo è ospitato nei pacchetti SOT-89-5 e HSON-6. Le versioni di tensione standard sono 0,8 V, 1,0 V, 1,2 V, 2,5 V, 3,3 V per la versione fissa e tensione di uscita regolabile fino a 1,0 V.

Caratteristiche

• tensione di funzionamento massima di 6,0 V
• Tensione di uscita minima fino a 0,8 V per la versione fissa e 1,0 V per la versione regolabile
• Regolamento del carico −3 mV a 1 A di corrente di uscita
• Basso tasso di abbandono
• Funzione di scarica automatica integrata per la versione D
• Modalità di attesa con basso consumo
• Sono dispositivi privi di Pb

Applicazioni tipiche

• Strumenti a batteria
• Strumenti manuali
• Camcorder e fotocamere
• attrezzature di comunicazione portatili

Specificità

Attributo Valore attributivo
Produttore semi
Categoria di prodotto Regulatori di tensione lineari
Serie -
Imballaggio Imballaggio alternativo
Cassa del pacchetto SOT-89-5/6
Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale
Confezione del dispositivo del fornitore SOT-89-5
Voltaggio di ingresso Fino a 6 V
corrente di uscita 1A
Voltaggio-uscita 0.8V
Topologia del regolatore Fissazione positiva
Voltage-Drop-Typical 0.72V @ 1A
Numero di regolatori 1 regolatore
L'indice di potenza -

Descrizioni

Regulatore di tensione lineare IC positivo fisso 1 uscita 0.8V 1A SOT-89-5
LDO Regulator Pos 0.8V 1A 6-Pin ((5+Tab) SOT-89 T/R
