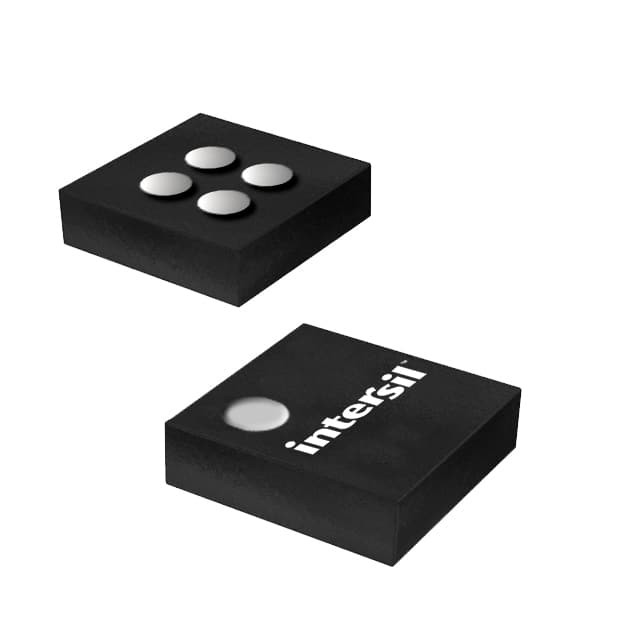

ISL9021AIINZ-T IC REG LINEAR 3.3V 250MA 4WLCSP Renesas Electronics America Inc.
| Marca | Renesas Electronics America Inc |
|---|---|
| Numero di modello | ISL9021AIINZ-T |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Riparato |
|---|---|---|---|
| Numero di regolatori | 1 | Tensione - introdotta (massimo) | 5.5V |
| Tensione - uscita (min/riparato) | 3.3V | Tensione - uscita (massima) | - |
| Caduta di tensione (max) | 0.25V @ 250mA | Corrente - uscita | 250mA |
| Corrente - tranquillo (quoziente d'intelligenza) | 50µA | Corrente - rifornimento (massimo) | - |
| PSRR | 60dB ~ 50dB (1kHz ~ 1MHz) | Caratteristiche di controllo | Permetta a |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità, corto circuito, soft start | Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale | Confezione / Cassa | 4-UFBGA, WLCSP |
| Confezione del dispositivo del fornitore | 4-WLCSP (1.16x0.98) | ||
| Evidenziare | Chip di PMIC,PMIC IC,Circuiti integrati della gestione di potere |
||
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| ISL9021AIINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021AIIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021AIIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021AIIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021AIICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021AIIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021AIIUZ-T | IC REG LINEAR 3.1V 250MA 4WLCSP | |
| ISL9021AIIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021II1Z-T | IC REG LINEAR 1.1V 250MA 4WLCSP | |
| ISL9021II2Z-T | IC REG LINEAR 2.1V 250MA 4WLCSP | |
| ISL9021II3Z-T | IC REG LINEAR 1.3V 250MA 4WLCSP | |
| ISL9021II4Z-T | IC REG LINEAR 1V 250MA 4WLCSP | |
| ISL9021IIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021IICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021IIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021IIGZ-T | IC REG LINEAR 2.7V 250MA 4WLCSP | |
| ISL9021IIJZ-T | IC REG LINEAR 2.8V 250MA 4WLCSP | |
| ISL9021IIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021IIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021IINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021IIPZ-T | IC REG LINEAR 1.85V 250MA 4WLCSP | |
| ISL9021IIRZ-T | IC REG LINEAR 2.6V 250MA 4WLCSP | |
| ISL9021IISZ-T | IC REG LINEAR 1.6V 250MA 4WLCSP | |
| ISL9021IITZ-T | IC REG LINEAR 1.9V 250MA 4WLCSP | |
| ISL9021IIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021IIYZ-T | IC REG LINEAR 0.9V 250MA 4WLCSP |
Descrizione di prodotto
Dettagli del prodotto
L'ISL9021A è un singolo LDO che offre elevate prestazioni, bassa tensione di ingresso e elevato PSRR. Fornisce una corrente di carico continua garantita di 250mA ed è stabile da 1μF a 4.7μF di capacità di uscita (± 30%) con un range ESR da 5mΩ a 400mΩ.
Caratteristiche
• LDO ad alte prestazioni con corrente di uscita continua garantita di 250 mA
• Intervallo di tensione di ingresso: da 1,5V a 5,5V
• Intervallo di tensione di uscita: da 1,2 a 3,3 V
• PSRR elevato: 75 dB @ 10 kHz, 50 dB @ 1 MHz
• Corrente quiescente bassa: 35 μA
• Tensione di arresto: < 150mV @ 250mA
• Stabile con 1μF a 4,7μF Capacità di uscita (± 30%) con un range ESR da 5mΩ a 400mΩ
• Accuratezza di uscita ±1,8% - Supertemperatura/carico/linea
• Limiti di avviamento morbido Corrente di ingresso durante l' attivazione
• Limite di corrente e protezione contro il surriscaldamento
• Intervallo di temperatura operativa da -40°C a +85°C
• Disponibile nel pacchetto WLCSP da 2 mmx2 mm e in 1.6 mmx1.6 mm 6 Ld μTDFN
• Libero di Pb (conforme alla RoHS)
Applicazioni
• PDA, cellulari e smartphone
• Strumenti portatili, lettori MP3
• Dispositivi portatili, compresi i dispositivi medici portatili
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Renesas |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | ISL9021A |
| Imballaggio | Nastro e bobina (TR) |
| Peso unitario | 0.002413 once |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 4-UFBGA, CSPBGA |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Fissato |
| Confezione del dispositivo del fornitore | 4-WLCSP (2x2) |
| Voltaggio di ingresso | Altri dispositivi per la trasmissione di energia |
| Numero di uscite | 1 Produzione |
| corrente di uscita | 250 mA |
| Voltaggio-uscita | 3.3V |
| Topologia del regolatore | Fissazione positiva |
| Voltage-Drop-Typical | 0.15V @ 250mA |
| Numero di regolatori | 1 regolatore |
| L'indice di potenza | 260 mA |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | 3.3 V |
| Voltaggio di ingresso-MAX | 5.5 V |
| Corrente di uscita | 1 A |
| Voltaggio di ingresso-MIN | 1.5 V |
| Precisione di regolazione della tensione | +/- 0,8 % |
| Cassa del pacchetto | WLCSP-4 |
| Voltaggio di caduta | 0.15 V a 250 mA |
| Voltaggio di caduta massimo | 0.25 V a 250 mA |
Descrizioni
Regulatore di tensione lineare IC positivo fisso 1 uscita 3.3V 250mA 4-WLCSP (2x2)
LDO Regulator Pos 3.3V 0.25A 4-Pin WLCSP T/R
LDO regolatori di tensione W/LW NOISE HI PSRR LW IQ 1 2 X 1 0
