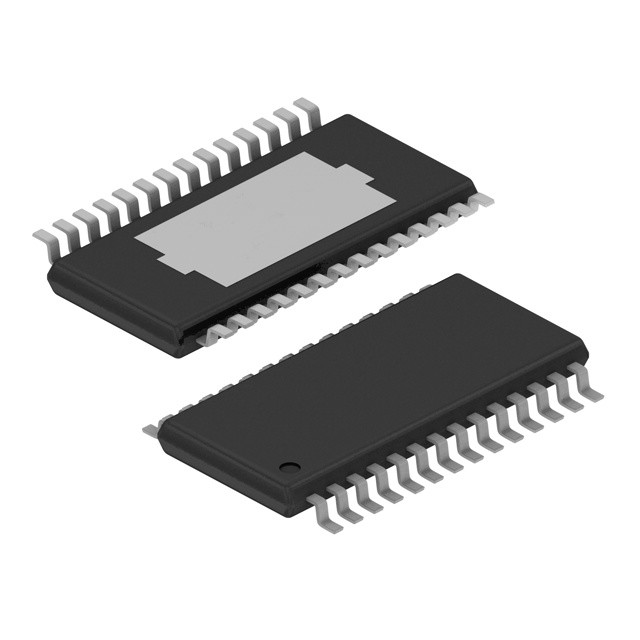

TPS767D301PWPR IC REG LIN POS ADJ 1A 28HTSSOP Texas Instruments
| Marca | Texas Instruments |
|---|---|
| Numero di modello | TPS767D301PWPR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Regolabile (riparato) |
|---|---|---|---|
| Numero di regolatori | 2 | Tensione - introdotta (massimo) | 10V |
| Tensione - uscita (min/riparato) | 3.3V, 1,5 V ~ 5,5 V | Tensione - uscita (massima) | - |
| Caduta di tensione (max) | 0.58V @ 1A | Corrente - uscita | 1A |
| Corrente - tranquillo (quoziente d'intelligenza) | µA 125 | Corrente - rifornimento (massimo) | - |
| PSRR | 60 dB (1 kHz) | Caratteristiche di controllo | Permetta a, risistemato |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura, polarità inversa | Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale | Confezione / Cassa | 28-PowerTSSOP (0,173", larghezza di 4.40mm) |
| Confezione del dispositivo del fornitore | 28-HTSSOP |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| TPS767D301PWPR | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS767D301QPWPRQ1 | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS767D318PWPR | IC REG LIN 1.8V/3.3V 1A 28HTSSOP | |
| TPS767D301PWP | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS767D318PWP | IC REG LIN 1.8V/3.3V 1A 28HTSSOP | |
| TPS767D325PWP | IC REG LIN 2.5V/3.3V 1A 28HTSSOP | |
| TPS73HD325PWPR | IC REG LIN 2.5/3.3V 28HTSSOP | |
| TPS73HD301PWP | IC REG LIN POS ADJ 28HTSSOP | |
| TPS73HD318PWP | IC REG LIN 1.8/3.3V 28HTSSOP | |
| TPS73HD325PWP | IC REG LIN 2.5/3.3V 28HTSSOP | |
| TPS7B6850QPWPRQ1 | IC REG LINEAR 5V 500MA 28HTSSOP | |
| TPS73HD301PWPR | IC REG LIN POS ADJ 28HTSSOP | |
| TPS767D318QPWPRQ1 | IC REG LIN 1.8V/3.3V 1A 28HTSSOP | |
| TPS767D301MPWPREP | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS7B6833QPWPRQ1 | IC REG LIN 3.3V 500MA 28HTSSOP | |
| TPS73HD318PWPR | IC REG LIN 1.8/3.3V 28HTSSOP | |
| TPS767D325PWPR | IC REG LIN 2.5V/3.3V 1A 28HTSSOP | |
| TPS767D325QPWPRQ1 | IC REG LIN 2.5V/3.3V 1A 28HTSSOP | |
| TPS767D325QPWPREP | IC REG LIN 2.5V/3.3V 1A 28HTSSOP | |
| TPS73HD325PWPG4 | IC REG LIN 2.5/3.3V 28HTSSOP | |
| TPS767D301PWPG4 | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS767D301PWPRG4 | IC REG LIN POS ADJ 1A 28HTSSOP | |
| TPS767D318PWPG4 | IC REG LIN 1.8V/3.3V 1A 28HTSSOP | |
| TPS767D318PWPRG4 | IC REG LIN 1.8V/3.3V 1A 28HTSSOP | |
| TPS767D325PWPRG4 | IC REG LDO 2.5V/3.3V 1A 28HTSSOP | |
| TPS767D325PWPG4 | IC REG LIN 2.5V/3.3V 1A 28HTSSOP |
Descrizione di prodotto
Dettagli del prodotto
Descrizione
Semplice raddrizzatore Schottky adatto all'alimentazione in modalità di commutazione e ai convertitori DC ad alta frequenza.Confezionato in TO-220AC, ISOWATT220AC, TO-220FPAC o D2PAK, questo dispositivo è destinato ad essere utilizzato in inverter a bassa tensione, ad alta frequenza, a rotazione libera e in applicazioni di protezione della polarità.
Caratteristiche e benefici
■ Piccole perdite di conduzione
■ Perdite trascurabili di cambio
■ Trasferimento estremamente rapido
■ Confezione isolante: ISOWATT220AC, TO-220FPAC
tensione isolante = 2000V DC
Capacità = 12 pF
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Texas Instruments |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | TPS767D301 |
| Imballaggio | Imballaggio alternativo |
| Peso unitario | 0.004180 once |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 28-TSSOP (0,173", 4,40 mm di larghezza) Pad esposto |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Regolabile fisso |
| Confezione del dispositivo del fornitore | 28-HTSSOP |
| Voltaggio di ingresso | 2.7 V ~ 10 V |
| Numero di uscite | 2 Produzione |
| corrente di uscita | 1A |
| Voltaggio-uscita | 3.3V, 1,5 V ~ 5,5 V |
| Topologia del regolatore | Positivo fisso e regolabile |
| Voltage-Drop-Typical | 0.35V @ 1A |
| Numero di regolatori | 2 Regolatori |
| L'indice di potenza | - |
| Pd-dissipazione di potenza | 50,07 W |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | 1.5 V a 5.5 V/3.3 V |
| Voltaggio di ingresso-MAX | 10 V |
| Corrente di uscita | 1 A |
| Voltaggio di ingresso-MIN | + 2,7 V |
| Regolazione del carico | 3 mV |
| Precisione di regolazione della tensione | 2 per cento |
| Cassa del pacchetto | HTSSOP-28 |
| Corrente Ib-Input-Bias | 85 uA |
| Voltaggio di caduta | 0.35 V a 1 A |
| Voltaggio di caduta massimo | 575 mV a 1 A |
| Regolamento di linea | 00,01 % / V |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| TPS767D301QPWPRQ1 Circuiti di alimentazione |
1-A, regolatori a bassa tensione di scarico a doppia uscita per l'automotive 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS767D301QPWPRQ1 |
| V62/06617-01XE Circuiti di alimentazione |
Regolatori di tensione a bassa discesa a doppia uscita di prodotto migliorato 28-HTSSOP -55 a 125 | Texas Instruments | TPS767D301PWPR contro V62/06617-01XE |
| TPS767D301PWP Circuiti di alimentazione |
1-A, regolatore di bassa tensione di scarico a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS767D301PWP |
| TPS767D301MPWPREP Circuiti di alimentazione |
Regolatori di tensione a bassa discesa a doppia uscita di prodotto migliorato 28-HTSSOP -55 a 125 | Texas Instruments | TPS767D301PWPR contro TPS767D301MPWPREP |
| TPS73HD301PWPRG4 Circuiti di alimentazione |
Doppia uscita, regolatore LDO positivo fisso/regolabile, PDSO28, VERDE, PLASTICO, TSSOP-28 | Texas Instruments | TPS767D301PWPR vs TPS73HD301PWPRG4 |
| TPS767D301PWPRG4 Circuiti di alimentazione |
1-A, regolatore di bassa tensione di scarico a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS767D301PWPRG4 |
| TPS767D301PWPG4 Circuiti di alimentazione |
1-A, regolatore di bassa tensione di scarico a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS767D301PWPG4 |
| TPS73HD301PWPG4 Circuiti di alimentazione |
Regolatore di tensione a bassa discesa a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS73HD301PWPG4 |
| TPS73HD301PWPR Circuiti di alimentazione |
Regolatore di tensione a bassa discesa a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS73HD301PWPR |
| TPS73HD301PWP Circuiti di alimentazione |
Regolatore di tensione a bassa discesa a doppia uscita 28-HTSSOP -40 a 125 | Texas Instruments | TPS767D301PWPR contro TPS73HD301PWP |
Descrizioni
IC di regolazione della tensione lineare positivo fisso e regolabile 2 uscita 3.3V, 1.5V ~ 5.5V 1A 28-HTSSOP
LDO Regulator Pos 1.5V a 5.5V3.3V 1A 28-Pin HTSSOP EP T/R
Regolatori di tensione LDO
