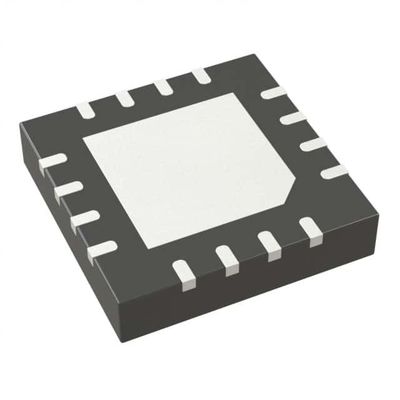

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Analog Devices Inc.

Descrizione generale

Gli ADP1752/ADP1753 sono regolatori CMOS lineari a bassa caduta (LDO) che funzionano da 1,6 V a 3,6 V e forniscono una corrente di uscita fino a 800 mA.Questi LDO a basso VIN/VOUT sono ideali per la regolazione di geometrie FPGA nanometriche che funzionano da 2.5 V fino a 1.8 V per le rotaie di I/O e per alimentare le tensioni del nucleo fino a 0,75 V. Utilizzando un'architettura avanzata proprietaria, forniscono un elevato rapporto di rigetto dell'alimentazione (PSRR) e un basso rumore,e raggiungere un'ottima risposta di linea e carico transitorio con solo un piccolo 4condensatore di uscita in ceramica da 0,7 μF.

Caratteristiche

Corrente di uscita massima: 0,8 A
Intervallo di tensione di ingresso: da 1,6 V a 3,6 V
corrente di spegnimento bassa: < 2 μA
Tensione di uscita molto bassa: 70 mV @ 0,8 A di carico
Accuratezza iniziale: ± 1%
Accuratezza su linea, carico e temperatura: ±2%
7 opzioni di tensione di uscita fissa con avviamento morbido da 0,75 V a 2,5 V (ADP1752)
Opzione di tensione di uscita regolabile con avviamento morbido da 0,75 V a 3,3 V (ADP1753)
PSRR elevato 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms a uscita di 0,75 V
Stabile con un piccolo condensatore di uscita in ceramica da 4,7 μF
Ottima risposta al carico e alla transizione della linea
Protezione contro il limite di corrente e il sovraccarico termico
Indicatore di potenza
Abilitazione a controllo logico
Protezione contro la corrente inversa

Applicazioni

Computer server
Componenti di memoria
Apparecchiature di telecomunicazione
Attrezzature di rete
DSP/FPGA/microprocessore
attrezzature di strumentazione/sistemi di acquisizione dei dati
