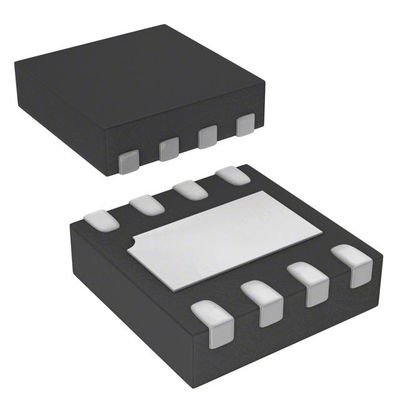

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodi incorporati

  • AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodes Incorporated
Marca Diodes Incorporated
Numero di modello AP7361-FGE-7
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Regolabile
Numero di regolatori 1 Tensione - introdotta (massimo) 6V
Tensione - uscita (min/riparato) 1V Tensione - uscita (massima) 5.5V
Caduta di tensione (max) 0.7V @ 1A Corrente - uscita 1A
Corrente - tranquillo (quoziente d'intelligenza) 90µA Corrente - rifornimento (massimo) -
PSRR 65dB ~ 45dB (1kHz ~ 10kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra la corrente, sopra la temperatura, cortocircuito Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 8-UDFN ha esposto il cuscinetto
Confezione del dispositivo del fornitore U-DFN3030-8 (tipo E)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361-33FGE-7 IC REG LINEAR 3.3V 1A 8UDFN
AP7361C-33FGE-7 IC REG LINEAR 3.3V 1A 8UDFN
AP7361E-12FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-25FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361C-25FGE-7 IC REG LINEAR 2.5V 1A 8UDFN
AP7361E-28FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-18FGE-7 IC REG LINEAR 1.8V 1A 8UDFN
AP7361E-18FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-15FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-10FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-15FGE-7 IC REG LINEAR 1.5V 1A 8UDFN
AP7361C-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361E-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361E-33FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-18FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-33FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-10FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-10FGE-7 IC REG LINEAR 1V 1A 8UDFN
AP7361-12FGE-7 IC REG LINEAR 1.2V 1A 8UDFN
AP7361-25FGE-7 IC REG LINEAR 2.5V 1A 8UDFN
AP7361-28FGE-7 IC REG LINEAR 2.8V 1A 8UDFN
AP7361C-10FGE-7 IC REG LINEAR 1V 1A 8UDFN
AP7361C-12FGE-7 IC REG LINEAR 1.2V 1A 8UDFN
AP7361C-15FGE-7 IC REG LINEAR 1.5V 1A 8UDFN
AP7361C-18FGE-7 IC REG LINEAR 1.8V 1A 8UDFN
AP7361C-28FGE-7 IC REG LINEAR 2.8V 1A 8UDFN
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione

L'AP7361 è un regolatore lineare a uscita fissa e regolabile a 1A, con abilitazione.circuiti di limitazione della corrente e di spegnimento termico. Il dispositivo si accende quando il pin EN è impostato a livello logico elevato.

Caratteristiche

◆ Ampia gamma di tensione di ingresso: 2,2V - 6V
◆ 150mV Troppo basso calo a 300mA di carico
◆ 500mV Troppo basso calo a carico di 1A
◆ Basso livello di corrente quiescente (IQ): 70 μA tipico
◆ Distanza di tensione di uscita regolabile: da 1V a 5,0V
◆ Opzioni di uscita fisse: da 1 a 3,3 V
◆ Risposta transitoria molto rapida
◆ PSRR elevato
◆ regolazione accurata della tensione
◆ Limitazione della corrente e protezione contro i cortocircuiti
◆ Protezione da spegnimento termico
◆ Stabile con condensatore di uscita in ceramica
◆ Temperatura ambiente -40°C a +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R e SO-8EP
◆ Disponibile in composto di stampaggio “verde” (n. Br, Sb)
◆ Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
◆ Senza alogeni e antimoni.

Applicazioni

◆ Server e computer portatili
◆ FPGA e DSP Core o I/O Power
◆ Televisione e elettrodomestici
◆ Dispositivi a batteria

Specificità

Attributo Valore attributivo
Produttore Diodi incorporati
Categoria di prodotto Regulatori di tensione lineari
Serie AP7361
Prodotto Regolatori LDO
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 8-UDFN Pad esposto
Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Regolabile
Confezione del dispositivo del fornitore U-DFN3030-8
Voltaggio di ingresso 2.2 V ~ 6 V
Numero di uscite 1 Produzione
corrente di uscita 1A
Voltaggio-uscita 0.8 V ~ 5.5 V
Topologia del regolatore Adattabile positivamente
Voltage-Drop-Typical 0.5V @ 1A
Numero di regolatori 1 regolatore
L'indice di potenza 1.1A
Pd-dissipazione di potenza 1700 mW
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 1 V a 5 V
Voltaggio di ingresso-MAX 6 V
Corrente di uscita 1 A
Voltaggio di ingresso-MIN 2.2 V
Regolazione del carico 00,5%
Precisione di regolazione della tensione 2 per cento
Cassa del pacchetto UDFN-3030-8
Voltaggio di caduta massimo 700 mV
Regolamento di linea 00,01 %/V
Rifiuto a rippollamento dell'alimentazione (PSRR) 65 dB

Descrizioni

Regulatore di tensione lineare IC regolabile positivamente 1 uscita 0,8 V ~ 5,5 V 1A U-DFN3030-8 (tipo E)
LDO Regulator Pos 1V a 5V 1A 8-Pin DFN EP T/R
Regulatori di tensione LDO da 1V a 5,0V ADJ 1A 150mV 300mA 70uA
