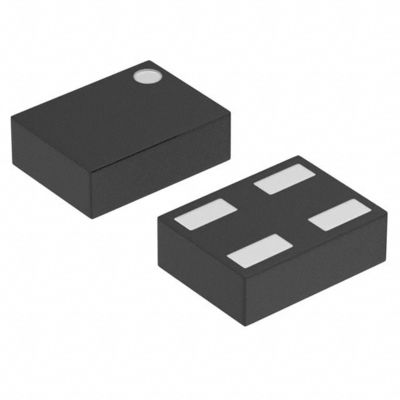

XC6221A1827R-G IC REG LINEARE 1.8V 200MA 4USPN Torex Semiconductor Ltd

■ DESCRIPZIONE GENERALE

La serie XC6221 è un regolatore CMOS ad alta precisione, basso rumore, alta velocità e basso dropout con un elevato rifiuto delle onde.un limitatore di corrente, e un circuito di compensazione di fase. La funzione CE consente a tutto il circuito di essere in stato di stand-by inserendo un segnale a basso livello.la carica elettrica al condensatore di uscita (CL) verrà scaricata dall'interno interruttore di scarica automaticaIl condensatore di stabilizzazione di uscita (CL) è anche compatibile con condensatori in ceramica a basso ESR.

■ FUNZIONALITÀ

Corrente di uscita massima: 200mA
Voltaggio di uscita: 80mV@ IOUT=100mA,VOUT=3.0V
Intervallo di tensione di funzionamento: 1.6V ~ 6.0V
Intervallo di tensione di uscita: 0,80V~5,00V (incrimenti di 0,05V)
Accuratezza: +2% (VOUT >1,50V) (norma)
+30mV (VOUT ¥ 1,45V) (norma)
+1% (VOUT > 2,00V) (Alta precisione)
+20mV (VOUT 1.95V) (Alta precisione)

Basso consumo di energia: 25 μA (TYP.)
Corrente in stand-by: inferiore a 0,1 μA
Rifiuto delle onde elevato: 70dB @ 1kHz
Funzione CE: CE Active High
Corrente in standby inferiore a 0,1 μA
CL Scarica automatica ad alta velocità
(XC6221B/D)
Pin CE esteso all'interno
(XC6221C/D)
Condensatore a bassa resistenza di scarico: condensatore in ceramica a 1,0 μ F
Bassi livelli di rumore
Temperatura ambiente di funzionamento: -40°C ~ +85°C
Pacchetti: USP-4, SOT-25, SSOT-24 USPN-4
Amico dell'ambiente: conforme alla normativa UE RoHS, privo di Pb

■ Applicazioni

● Cellulari
● Telefoni senza fili
● Attrezzature per la comunicazione senza fili
● Giochi portatili
● Fotocamere, videoregistratori
● Attrezzature AV portatili
● PDA
