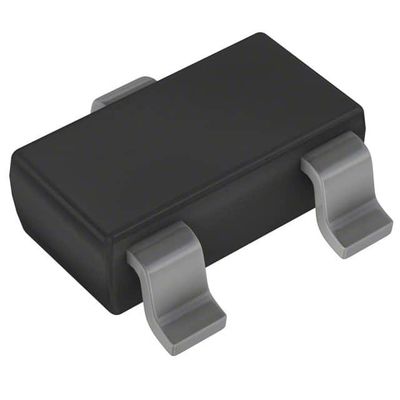

AP7333-33SRG-7 IC REG LIN 3.3V 300MA SOT23R-3 Diodi incorporati

Descrizione

L'AP7333 è un regolatore lineare a bassa caduta, a tensione di uscita fissa di 300 mA. Il dispositivo includeva un elemento di passaggio, un amplificatore di errore, un intervallo di banda, un limite di corrente e un circuito di spegnimento termico.
Le caratteristiche della bassa tensione di uscita e della bassa corrente quiescente lo rendono adatto per applicazioni a bassa potenza, ad esempio dispositivi a batteria.La corrente quiescente tipica è di circa 65 μA.
Le funzioni integrate di limite di corrente e di spegnimento termico impediscono che l'IC venga danneggiata in caso di guasto.
L'AP7333 è disponibile nei pacchetti SOT23 con diversi pin-out.

Caratteristiche

• 300mA Low Dropout Regulator in confezione a 3 pin
• IQ molto basso a pieno carico: 65 μA
• Ampia gamma di tensione di ingresso: da 2 a 6 V
Opzioni di uscita fisse: da 1,0 a 3,3 V
• PSRR: 65dB tipici a 100Hz
• Tempo di avvio rapido: 80 μs
• Stabile con basso ESR, condensatore di uscita in ceramica da 1μF
• Ottima risposta a carico/linea transitorio
• Basso distacco: 300mV tipico a 300mA
• Protezione dei limiti di corrente
• Protezione da cortocircuito
• Protezione da spegnimento termico
• Intervallo di temperatura ambiente: -40°C a 85°C
• SOT23 e SOT23R: disponibile in “Green” Compound di stampaggio (numero Br, Sb)
• Finitura priva di piombo/conforme alla RoHS (nota 1)

Applicazioni

• Router XDSL
• Carte LAN senza fili
• Personal computer e notebook
• Attrezzature a batteria
• Mouse, tastiere
