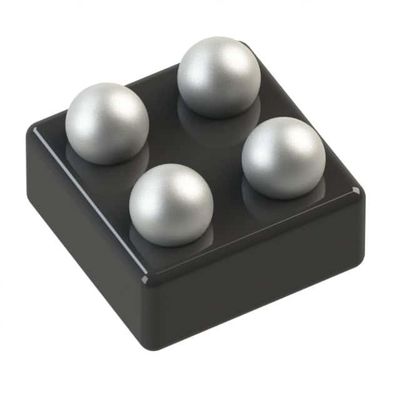

ADP160ACBZ-3.3-R7 IC REG LINEARE 3,3 V 150 MA 4WLCSP Analog Devices Inc.

Descrizione generale

Gli ADP160/ADP161/ADP162/ADP163 sono regolatori lineari a corrente quiescente ultrabassa, a bassa caduta che funzionano da 2,2 V a 5,5 V e forniscono fino a 150 mA di corrente di uscita.
Il voltaggio di uscita di 195 mV a carico di 150 mA migliora l'efficienza e consente di operare su un ampio intervallo di tensione di ingresso.
Gli ADP16x sono specificamente progettati per un funzionamento stabile con un minuscolo 1 μF ± 30% di condensatori di ingresso e di uscita in ceramica per soddisfare i requisiti di alte prestazioni, spazio limitato
applicazioni.
L'ADP160 è disponibile in 15 opzioni di tensione di uscita fissa, che vanno da 1,2 V a 4,2 V.L'ADP160/ADP161 include anche una resistenza commutata per scaricare l'uscita automaticamente quando l'LDO è disattivatoL'ADP162 è identico all'ADP160 ma non include la funzione di scarica di uscita.

Caratteristiche

Corrente in sospensione ultrabassa
IQ = 560 nA con carico di 0 μA
IQ = 860 nA con carico di 1 μA
Stabile con condensatori di ingresso e di uscita in ceramica da 1 μF
Corrente di uscita massima: 150 mA
Intervallo di tensione di ingresso: da 2,2 V a 5,5 V
Corrente di spegnimento bassa: < 50 nA tipica
Tensione di scarico bassa: 195 mV a carico di 150 mA
Accuratezza iniziale: ± 1%
Accuratezza su linea, carico e temperatura: ±3,5%
15 opzioni di tensione di uscita fissa: da 1,2 V a 4,2 V
Disponibilità di uscita regolabile
prestazione PSRR di 72 dB a 100 Hz
Limite di corrente e protezione da sovraccarico termico
Abilitare il controllo logico
Resistenza di scarica di uscita integrata
pacchetto TSOT a 5 condotti
WLCSP a 4 sfere, passo di 0,5 mm

Applicazioni
Telefoni cellulari
Telecamere digitali e apparecchi audio
Apparecchiature portatili e alimentate a batteria
Regolamento post-DC-to-DC
Dispositivi medici portatili
