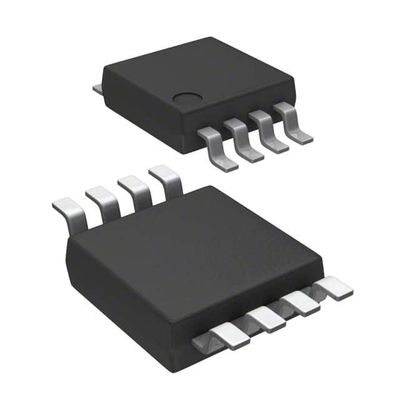

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX Analog Devices Inc./Maxim Integrated

  • MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX Analog Devices Inc./Maxim Integrated
Marca Analog Devices Inc./Maxim Integrated
Numero di modello MAX8860EUA33+T
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Regolabile (riparato)
Numero di regolatori 1 Tensione - introdotta (massimo) 6.5V
Tensione - uscita (min/riparato) 1.25V (3.3V) Tensione - uscita (massima) 6.5V
Caduta di tensione (max) 0.155V @ 300mA (tipo) Corrente - uscita 300mA
Corrente - tranquillo (quoziente d'intelligenza) µA 270 Corrente - rifornimento (massimo) -
PSRR - Caratteristiche di controllo Abilitazione, uscita di errore
Caratteristiche di protezione Sopra la temperatura, polarità inversa, cortocircuito Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza)
Confezione del dispositivo del fornitore 8-uMAX/uSOP
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA33+ IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA25+ IC REG LIN POS ADJ 300MA 8UMAX
MAX8865TEUA+ IC REG LIN POS ADJ 100MA 8UMAX
MAX8860EUA18+ IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA27+ IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA30+ IC REG LIN POS ADJ 300MA 8UMAX
MAX1857EUA47+ IC REG LIN POS ADJ 500MA 8UMAX
MAX8860EUA28+ IC REG LIN POS ADJ 300MA 8UMAX
MAX1857EUA47+T IC REG LIN POS ADJ 500MA 8UMAX
MAX8860EUA25+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA18+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA27+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA28+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA30+T IC REG LIN POS ADJ 300MA 8UMAX
MAX8865TEUA+T IC REG LIN POS ADJ 100MA 8UMAX
MAX8866TEUA+T IC REG LIN POS ADJ 100MA 8UMAX
MAX8866TEUA+ IC REG LIN POS ADJ 100MA 8UMAX
MAX1857EUA47 IC REG LIN POS ADJ 500MA 8UMAX
MAX8865REUA+ IC REG LIN POS ADJ 100MA 8UMAX
MAX8866REUA+ IC REG LIN POS ADJ 100MA 8UMAX
MAX688CUA+ IC REG LINEAR 3.3V 1A 8UMAX
MAX8866REUA+T IC REG LIN POS ADJ 100MA 8UMAX
MAX8865REUA+T IC REG LIN POS ADJ 100MA 8UMAX
MAX688CUA+T IC REG LINEAR 3.3V 1A 8UMAX
MAX8866SEUA+ IC REG LIN POS ADJ 100MA 8UMAX
MAX8866SEUA+T IC REG LIN POS ADJ 100MA 8UMAX
MAX8866TEUA IC REG LIN POS ADJ 100MA 8UMAX
MAX8866TEUA-T IC REG LIN POS ADJ 100MA 8UMAX
MAX8860EUA27+TG05 IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA30+TG002 IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA33+TG035 IC REG LIN POS ADJ 300MA 8UMAX
MAX8860EUA33+TG05 IC REG LIN POS ADJ 300MA 8UMAX
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

Il regolatore lineare a basso rumore e a basso calo di frequenza MAX8860 funziona da un ingresso da 2,5 a 6,5 V e è garantito di fornire 300mA. Il rumore tipico di uscita per questo dispositivo è di 60μVRMS,e l' uscita tipica è di 105mV a 200mA. Oltre alle sei tensioni di uscita preimpostate disponibili (1.8V, 2.5V, 2.77V, 2.82V, 3V e 3.3V), la funzione Dual ModeTM consente di configurare il dispositivo come regolatore di uscita regolabile da 1.25V a 6V.5V.
Progettato con un transistor di passaggio MOSFET a canale P interno, il MAX8860 ha una corrente di alimentazione bassa di 120 μA. Un circuito di rilevamento difetti di uscita indica perdita di regolazione.modalità di spegnimento a controllo logicoIl MAX8860 è disponibile in un pacchetto μMAX in miniatura a 8 pin.

Caratteristiche

* Corrente di uscita elevata (300mA)
* Bassa tensione di uscita Rumore: 60μVRMS
* Basso 105mV Abbandono a 200mA di uscita
* Corrente di alimentazione a zero carico a basso livello di 120 μA
* Protezione da sovraccarico termico e cortocircuito
* Protezione inversa della batteria
* 10nA Spegnimento a controllo logico
* Indicatore di guasto
* Piccolo pacchetto μMAX a risparmio di spazio
(altezza massima di 1,1 mm)
* Piccolo condensatore di uscita da 2,2 μF
Risparmia spazio e costi

Applicazioni

Telefoni senza fili
Potenza centrale DSP
Carte PCMCIA
Strumenti portatili
Calcolatori Palmtop
Pianificatori elettronici

Specificità

Attributo Valore attributivo
Produttore Maxim integrato
Categoria di prodotto Regulatori di tensione lineari
Serie MAX8860
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza)
Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Fissato
Confezione del dispositivo del fornitore 8-uMAX
Voltaggio di ingresso 2.5 V ~ 6.5 V
Numero di uscite 1 Produzione
corrente di uscita 300 mA
Voltaggio-uscita 3.3V, 1,25 V ~ 6,5 V
Topologia del regolatore Positivo fisso o regolabile
Voltage-Drop-Typical 0.155V @ 300mA
Numero di regolatori 1 regolatore
L'indice di potenza 330 mA
Pd-dissipazione di potenza 0.33 W
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 3.3 V
Voltaggio di ingresso-MAX 6.5 V
Corrente di uscita 300 mA
Voltaggio di ingresso-MIN + 2,5 V
Regolazione del carico 0 %
Precisione di regolazione della tensione 10,4%
Parte-#-Alias MAX8860
Cassa del pacchetto UMAX-8
Voltaggio di caduta 0.0006 V a 1 mA
Voltaggio di caduta massimo 220 mV a 200 mA
Regolamento di linea 0.1 %

Componente funzionale compatibile

Forma, confezione, componente funzionale compatibile

Parte del fabbricante Descrizione Produttore Confronta
ADP7104ARDZ-2.5-R7
Circuiti di alimentazione		 20 V, 500 mA, basso rumore, CMOS LDO Analog Devices Inc. MAX8860EUA33+T contro ADP7104ARDZ-2.5-R7
LP3982IMM-3.0/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments L'impostazione di cui all'allegato I del regolamento (CE) n. 765/2008 è fissata come segue:
ADP7104ARDZ-3.0-R7
Circuiti di alimentazione		 20 V, 500 mA, basso rumore, CMOS LDO Analog Devices Inc. MAX8860EUA33+T contro ADP7104ARDZ-3.0-R7
LP3982IMMX-1.8/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments L'impostazione di cui all'allegato I del regolamento (CE) n. 765/2008 è fissata come segue:
LP3982IMMX-2.82/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments MAX8860EUA33+T contro LP3982IMMX-2.82/NOPB
ADP3333ARMZ-3.3-R7
Circuiti di alimentazione		 Alta precisione IQ ultrabasso, 300 mA, qualsiasi regolatore a bassa caduta CAPR Analog Devices Inc. MAX8860EUA33+T contro ADP3333ARMZ-3.3-R7
LP3982IMM-3.3/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments MAX8860EUA33+T contro LP3982IMM-3.3/NOPB
LP3982IMM-1.8/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments L'impostazione di cui all'allegato I del regolamento (CE) n. 765/2008 è fissata come segue:
LP3982IMM-2.5/NOPB
Circuiti di alimentazione		 Microelettricità, ultra-basso consumo, basso rumore, regolatore CMOS da 300 mA 8-VSSOP -40 a 85 Texas Instruments MAX8860EUA33+T contro LP3982IMM-2.5/NOPB
ADP3333ARMZ-5-R7
Circuiti di alimentazione		 Alta precisione IQ ultrabasso, 300 mA, qualsiasi regolatore a bassa caduta CAPR Analog Devices Inc. MAX8860EUA33+T contro ADP3333ARMZ-5-R7

Descrizioni

IC di regolazione della tensione lineare positivo fisso o regolabile 1 uscita 3.3V, 1.25V ~ 6.5V 300mA 8-uMAX
Regolatori di tensione LDO 300mA Regolatore lineare
