ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

Descrizione generale

L'ADM7170 è un regolatore lineare CMOS (Low Dropout Linear Regulator, LDO) che funziona da 2,3 V a 6,5 V e fornisce una corrente di uscita fino a 500 mA.Questo LDO ad alta corrente di uscita è ideale per la regolazione di circuiti di segnali analogici e misti ad alte prestazioni che funzionano da 6 V a 1Utilizzando un'architettura proprietaria avanzata, il dispositivo fornisce un elevato rifiuto dell'alimentazione e un basso rumore e raggiunge un'eccellente risposta transitoria di linea e carico con solo un piccolo 4.7 μF condensatore di uscita in ceramicaLa risposta transitoria di carico è tipicamente di 1,5 μs per una fase di carico da 1 mA a 500 mA.
L'ADM7170 è disponibile in 17 opzioni di tensione di uscita fissa.Le tensioni aggiuntive disponibili su ordine speciale sono:: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V e 4,6 V. È disponibile anche una versione regolabile che consente tensioni di uscita che vanno da 1.2 V a VIN − VDO con divisore di feedback esterno.
La corrente di ingresso può essere controllata regolando il tempo di avvio tramite il pin di avvio morbido.
Il rumore di uscita del regolatore ADM7170 è di 5 μV rms indipendentemente dalla tensione di uscita.ma forniscono anche eccellenti prestazioni termiche per applicazioni che richiedono fino a 500 mA di corrente di uscita in un piccolo, un'impronta di basso profilo.

Caratteristiche

Intervallo di tensione di ingresso: da 2,3 V a 6,5 V
Corrente di carico massima: 500 mA
Basso rumore: 5 μV rms indipendente dalla tensione di uscita a
100 Hz a 100 kHz
Risposta transiente rapida: 1,5 μs per 1 mA a 500 mA di fase di carico
60 dB PSRR a 100 kHz
Voltaggio di scarico basso: 42 mV a carico di 500 mA, VOUT = 3 V
Accuratezza iniziale: ±0,75%
Accuratezza su linea, carico e temperatura: ±1,25%
Corrente quieta, IGND = 0,7 mA a carico nullo
Corrente di spegnimento bassa: 0,25 μA a VIN = 5 V
Stabile con un piccolo condensatore di uscita in ceramica da 4,7 μF
Opzioni di tensione di uscita regolabile e fissa: da 1,2 V a 5,0 V
Flusso regolabile da 1,2 V a VIN − VDO
Abilitazione di precisione
Avvio morbido regolabile

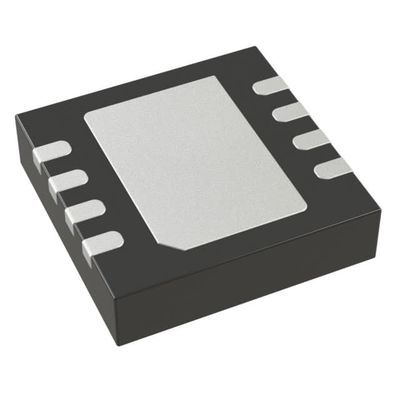

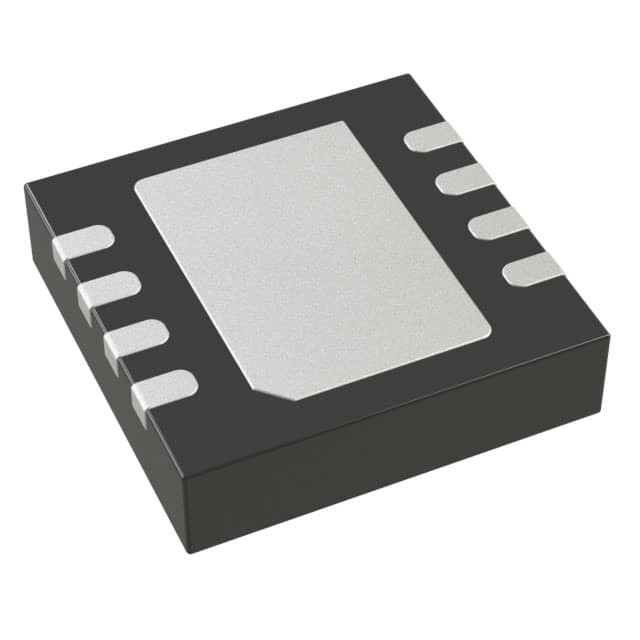

Pacco LFCSP a 8 piombo, di 3 mm × 3 mm
Sostenuto da ADIsimPower

Applicazioni

Regolamento per applicazioni sensibili al rumore: ADC e DAC
circuiti, amplificatori di precisione, PLL/VCO e circuiti integrati di clocking
Comunicazioni e infrastrutture
Servizi medici e sanitari
Industria e strumentazione
