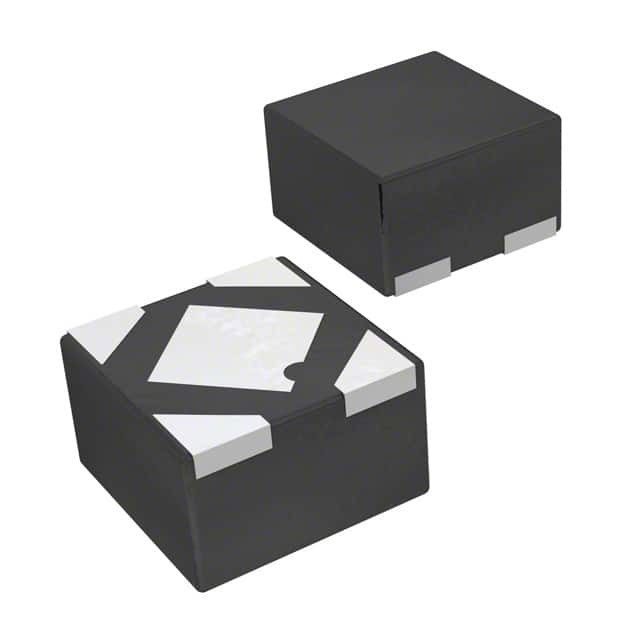

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Tecnologia a microchip

[Micrel]

Descrizione generale

Il MIC5501/2/3/4 è un LDO avanzato di uso generale ideale per alimentare dispositivi portatili di uso generale.La famiglia di prodotti MIC5501/2/3/4 fornisce un LDO ad alte prestazioni da 300 mA in un pacchetto ultra piccolo di 1 mm × 1 mmI MIC5502 e MIC5504 LDO includono una funzione di scarica automatica sull'uscita che viene attivata quando il pin di abilitazione è basso.Il MIC5503 e il MIC5504 hanno una resistenza interna di pull-down sul pin di abilitazione che disabilita l'uscita quando il pin di abilitazione è lasciato galleggianteQuesto è ideale per applicazioni in cui il segnale di controllo fluttuerà durante l'avvio del processore.

Caratteristiche

• Intervallo di tensione di ingresso: da 2,5 a 5,5 V
• tensioni di uscita fisse da 1,0 a 3,3 V
• corrente di uscita garantita di 300 mA
• Alta precisione di uscita (± 2%)
• Corrente in sospensione bassa: 38 μA
• Stabile con condensatori di uscita in ceramica da 1μF
• bassa tensione di abbandono: 160mV @ 300mA
• Circuito di scarica di uscita: MIC5502, MIC5504
• Abilitazione interna di abbassamento: MIC5503, MIC5504
• Protezione da spegnimento termico e da limite di corrente
• pacchetto DFN sottile da 4 conducenti da 1,0 mm × 1,0 mm
• MIC5504 pacchetto SOT23 a 5 pin

Applicazioni

• Smartphone
• DSC, GPS, PMP e PDA
• Dispositivi medici
• elettronica portatile
• sistemi a 5 V
