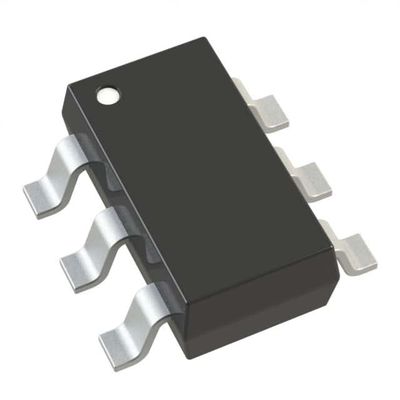

ADP3300ARTZ-3.3RL7 IC REG LINEARE 3,3 V 50 MA SOT23-6 Analog Devices Inc.

Descrizione generale

L'ADP3300 è un membro della famiglia ADP330x di regolatori di tensione a basso abbandono di precisione.Il suo disegno brevettato richiede solo un 0.47 μF condensatore di uscita per la stabilità. Questo dispositivo è stabile con qualsiasi condensatore, indipendentemente dal suo valore ESR (resistenza equivalente in serie),compresi i tipi di ceramica (MLCC) per applicazioni a spazio limitatoL'ADP3300 raggiunge una precisione eccezionale del ±0,8% a temperatura ambiente e una precisione complessiva del ±1,4% sulle variazioni di temperatura, linea e carico.La tensione di uscita dell'ADP3300 è di soli 80 mV (tipica) a 50 mA.
L'ADP3300 funziona con un ampio intervallo di tensione di ingresso da 3,0 V a 12 V e fornisce una corrente di carico superiore a 50 mA.Dispone di un segnale di errore che segnala quando il dispositivo sta per perdere la regolazione o quando viene attivato il corto circuito o la protezione da sovraccarico termico. Altre caratteristiche includono la possibilità di spegnimento e di riduzione del rumore opzionale. La famiglia ADP330x anyCAP LDO offre una vasta gamma di tensioni di uscita e livelli di corrente di uscita da 50 mA a 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

Caratteristiche
Alta precisione su linea e carico: ±0,8% @ 25°C, ±1,4% su temperatura
Voltaggio di uscita ultrabasso: 80 mV tipico @ 50 mA
Richiede solo CO = 0,47 μF per la stabilità
anyCAP = stabile con tutti i tipi di condensatori (compreso MLCC)
Limitazione della corrente e della temperatura
Basso rumore
Detettore di abbandono
Corrente di spegnimento bassa: 1 μA
3Distanza di alimentazione da 0 a 12 V
¥40°C a +85°C Intervallo di temperatura ambiente
Diverse opzioni di tensione fissa
Confezione a 6 piombo SOT-23 ultrapiccolo
Ottima regolazione della linea e del carico

Applicazioni
Telefoni cellulari
Notebook, Palmtop Computer
Sistemi a batteria
Regolatori PCMCIA
Scanner per codici a barre
Camcorder, videocamere
