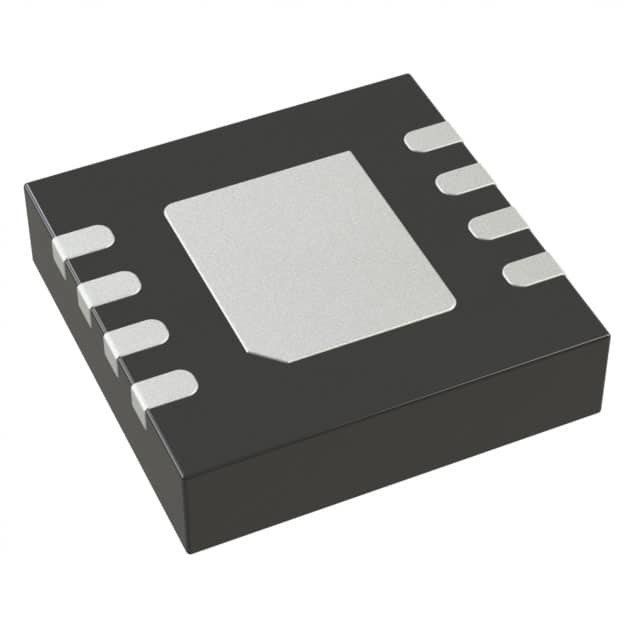

ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

  • ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
Marca Analog Devices Inc.
Numero di modello ADP3334ACPZ-BOBINA7
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Regolabile
Numero di regolatori 1 Tensione - introdotta (massimo) 11V
Tensione - uscita (min/riparato) 1,5 V Tensione - uscita (massima) 10V
Caduta di tensione (max) 0.4V @ 500mA Corrente - uscita 500mA
Corrente - tranquillo (quoziente d'intelligenza) µA 130 Corrente - rifornimento (massimo) 10 mA
PSRR - Caratteristiche di controllo Feedback, chiusura
Caratteristiche di protezione Sopra la corrente, sopra la temperatura Temperatura di funzionamento -40°C ~ 85°C (TA)
Tipo di montaggio Montaggio superficiale Confezione / Cassa 8-WFDFN Piazzola esposta, CSP
Confezione del dispositivo del fornitore 8-LFCSP (3x3)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP
ADP3335ACPZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8LFCSP
ADP1708ACPZ-R7 IC REG LINEAR POS ADJ 1A 8LFCSP
ADP1706ACPZ-3.0-R7 IC REG LDO 3V 1A 8LFCSP
ADP3335ACPZ-2.5-R7 IC REG LINEAR 2.5V 500MA 8LFCSP
ADP1706ACPZ-1.05R7 IC REG LINEAR 1.05V 1A 8LFCSP
ADP1706ACPZ-2.5-R7 IC REG LINEAR 2.5V 1A 8LFCSP
ADP1706ACPZ-1.2-R7 IC REG LINEAR 1.2V 1A 8LFCSP
ADP1706ACPZ-1.5-R7 IC REG LINEAR 1.5V 1A 8LFCSP
ADP1706ACPZ-3.3-R7 IC REG LINEAR 3.3V 1A 8LFCSP
ADP3335ACPZ-5-R7 IC REG LINEAR 5V 500MA 8LFCSP
ADP3335ACPZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8LFCSP
ADP1707ACPZ-3.3-R7 IC REG LINEAR 3.3V 1A 8LFCSP
ADP3335ACPZ-3.3-RL IC REG LINEAR 3.3V 500MA 8LFCSP
ADP3335ACPZ-2.85R7 IC REG LINEAR 2.85V 500MA 8LFCSP
ADP1707ACPZ-1.8-R7 IC REG LINEAR 1.8V 1A 8LFCSP
ADP1706ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 8LFCSP
ADP3334ACP-REEL7 IC REG LINEAR 1.5V 500MA 8LFCSP
ADP3335ACP-1.8-RL IC REG LDO 1.8V 500MA 8-LFCSP TR
ADP3335ACP-1.8-RL7 IC REG LDO 1.8V 500MA 8-LFCSP
ADP3335ACP-2.85-R7 IC REG LDO 2.85V 500MA 8-LFCSP
ADP3335ACP-2.85-RL IC REG LDO 2.85V 500MA 8-LFCSP
ADP3335ACP-3.3-RL IC REG LDO 3.3V 500MA 8-LFCSP
ADP3335ACP-3.3-RL7 IC REG LDO 3.3V 500MA 8-LFCSP TR
ADP1707ACPZ-2.5-R7 IC REG LINEAR 2.5V 1A 8LFCSP
ADP1707ACPZ-3.0-R7 IC REG LINEAR 3V 1A 8LFCSP
ADP1707ACPZ-1.5-R7 IC REG LDO 1.5V 1A 8LFCSP
ADP1707ACPZ-0.95R7 IC REG LDO 0.95V 1A 8LFCSP
ADP1707ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 8LFCSP
ADP1707ACPZ-0.85R7 IC REG LDO 0.85V 1A 8LFCSP
ADP1706ACPZ-1.8-R7 IC REG LINEAR 1.8V 1A 8LFCSP
ADP1707ACPZ-0.75R7 IC REG LDO 0.75V 1A 8LFCSP
ADP1707ACPZ-0.8-R7 IC REG LDO 0.8V 1A 8LFCSP
ADP1707ACPZ-1.2-R7 IC REG LDO 1.2V 1A 8LFCSP
ADP1707ACPZ-0.9-R7 IC REG LDO 0.9V 1A 8LFCSP
ADP1707ACPZ-1.05R7 IC REG LDO 1.05V 1A 8LFCSP
ADP1707ACPZ-1.0-R7 IC REG LDO 1V 1A 8LFCSP
ADP1707ACPZ-1.15R7 IC REG LDO 1.15V 1A 8LFCSP
ADP1707ACPZ-1.1-R7 IC REG LDO 1.1V 1A 8LFCSP
ADP1706ACPZ-1.1-R7 IC REG LINEAR 1.1V 1A 8LFCSP
ADP1706ACPZ-1.15R7 IC REG LDO 1.15V 1A 8LFCSP
ADP1706ACPZ-1.0-R7 IC REG LINEAR 1V 1A 8LFCSP
ADP1706ACPZ-0.75R7 IC REG LDO 0.75V 1A 8LFCSP
ADP1706ACPZ-0.9-R7 IC REG LDO 0.9V 1A 8LFCSP
ADP1706ACPZ-0.95R7 IC REG LDO 0.95V 1A 8LFCSP
ADP1706ACPZ-0.85R7 IC REG LDO 0.85V 1A 8LFCSP
ADP1706ACPZ-0.8-R7 IC REG LDO 0.8V 1A 8LFCSP
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione generale

L'ADP3334 è un membro della famiglia ADP333x di regolatori di tensione anyCAP a bassa precisione.6 V a 11 V e fornisce una corrente di carico continuo fino a 500 mALa nuova architettura anyCAP richiede solo un condensatore di uscita di 1 μF molto piccolo per la stabilità e l'LDO è insensibile alla resistenza in serie equivalente (ESR) del condensatore.Questo rende l'ADP3334 stabile con qualsiasi condensatore, compresi i tipi in ceramica (MLCC) per applicazioni a spazio ristretto.

Caratteristiche
Alta precisione su linea e carico: ±0,9% @ 25°C,
±1,8% sopra la temperatura
Capacità di corrente di 500 mA
Voltaggio di uscita ultrabasso
Richiede solo CO = 1,0 μF per la stabilità
anyCAP = Stabile con qualsiasi tipo di condensatore
(compreso il MLCC)
Limitazione della corrente e della temperatura
Basso rumore
Corrente di spegnimento bassa: < 1,0 μA (tipo)
2.6 V a 11 V Distanza di alimentazione
1Distanza di uscita da 5 a 10 V
¥40°C a +85°C Intervallo di temperatura ambiente

Applicazioni
Telefoni cellulari
Moduli LCD TFT
Camcorder, videocamere
Sistemi di rete, modem DSL/cavo
Set-top box a cavo
Forniture DSP
Assistenti digitali personali

Specificità

Attributo Valore attributivo
Produttore Dispositivi analogici
Categoria di prodotto Regulatori di tensione lineari
Serie anyCAP®
Imballaggio Imballaggio alternativo
Stile di montaggio SMD/SMT
Cassa del pacchetto 8-VFDFN Pad esposto, CSP
Temperatura di funzionamento -40°C ~ 150°C
Tipo di montaggio Montaggio superficiale
Confezione del dispositivo del fornitore 8-LFCSP (3x3)
Voltaggio di ingresso 2.6 V ~ 11 V
corrente di uscita 500 mA
Voltaggio-uscita 1.5 V ~ 10 V
Topologia del regolatore Adattabile positivamente
Voltage-Drop-Typical 0.2V @ 500mA
Numero di regolatori 1 regolatore
L'indice di potenza -
Voltaggio di ingresso-MAX 11 V
Corrente di uscita 500 mA
Voltaggio di ingresso-MIN 2.6 V
Regolazione del carico 00,04 mV
Cassa del pacchetto LFCSP-8

Componente funzionale compatibile

Forma, confezione, componente funzionale compatibile

Parte del fabbricante Descrizione Produttore Confronta
ADP3334ACP
Circuiti di alimentazione		 IC VREG 1.5 V-10 V REGULATORE LDO POSITIVO REGOLABILE, 0,4 V DROPOUT, PDSO8, LFCSP-8, REGULATORE LDO POSITIVO singolo di uscita regolabile Analog Devices Inc. ADP3334ACPZ-REEL7 contro ADP3334ACP
ADP3334ACP-REEL7
Circuiti di alimentazione		 1.5 V-10 V REGULATORE LDO POSITIVO regolabile, 0,4 V DROPOUT, PDSO8, LFCSP-8 Rochester Electronics LLC ADP3334ACPZ-REEL7 contro ADP3334ACP-REEL7

Descrizioni

Controllo di tensione lineare IC regolabile positivamente 1 uscita 1,5 V ~ 10 V 500mA 8-LFCSP-WD (3x3)
LDO Regulator Pos 1.5V a 10V 0,8A 8-Pin LFCSP EP T/R
Regulatori di tensione lineari Alto Acc 500mA Basso IQ Adj LDO
