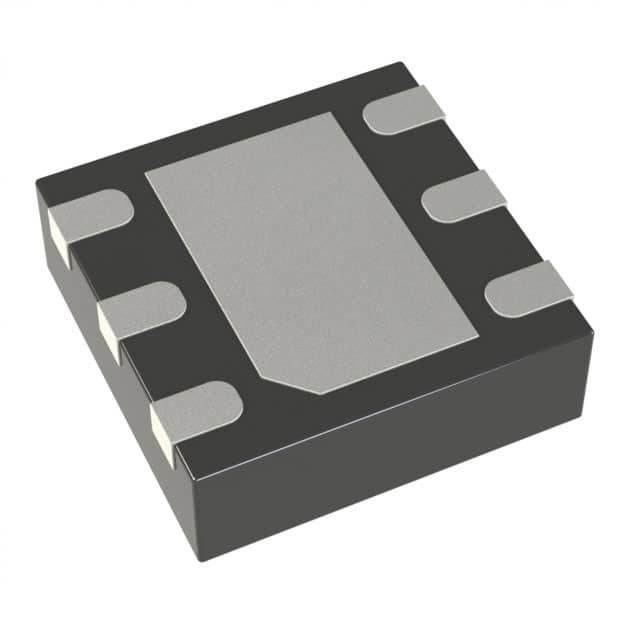

ADP151ACPZ-3.0-R7 IC REG LINEARE 3V 200MA 6LFCSP Analog Devices Inc.

Descrizione generale

L'ADP151 è un regolatore lineare a basso livello di rumore e basso consumo che opera da 2,2 V a 5,5 V e fornisce una corrente di uscita fino a 200 mA.La bassa tensione di uscita di 140 mV a carico di 200 mA migliora l'efficienza e consente il funzionamento su un ampio intervallo di tensione di ingresso.

Caratteristiche

Rumore ultrabasso: 9 μV rms
Non è richiesto un condensatore di bypass del rumore
Stabile con condensatori di ingresso e di uscita in ceramica da 1 μF
Corrente di uscita massima: 200 mA
Intervallo di tensione di ingresso: da 2,2 V a 5,5 V
Corrente in quiete bassa IGND = 10 μA con carico 0 IGND = 265 μA con carico 200 mA
Corrente di spegnimento bassa: < 1 μA
Tensione di scarico bassa: 140 mV a carico di 200 mA
Accuratezza iniziale: ± 1%
Accuratezza su linea, carico e temperatura: ±2,5%
16 opzioni di tensione di uscita fissa: da 1,1 V a 3,3 V
prestazione PSRR di 70 dB a 10 kHz
Protezione contro il limite di corrente e il sovraccarico termico
Abilitazione a controllo logico
Resistenza di trazione interna all'ingresso EN
pacchetto TSOT a 5 condotti
Pacchetto LFCSP a 6 conducenti
WLCSP a 4 sfere, passo 0,4 mm

Applicazioni

Forniture di alimentazione RF, VCO e PLL
Telefoni cellulari
Telecamere digitali e apparecchi audio
Apparecchiature portatili e alimentate a batteria
Regolamento post-DC-to-DC
Dispositivi medici portatili
