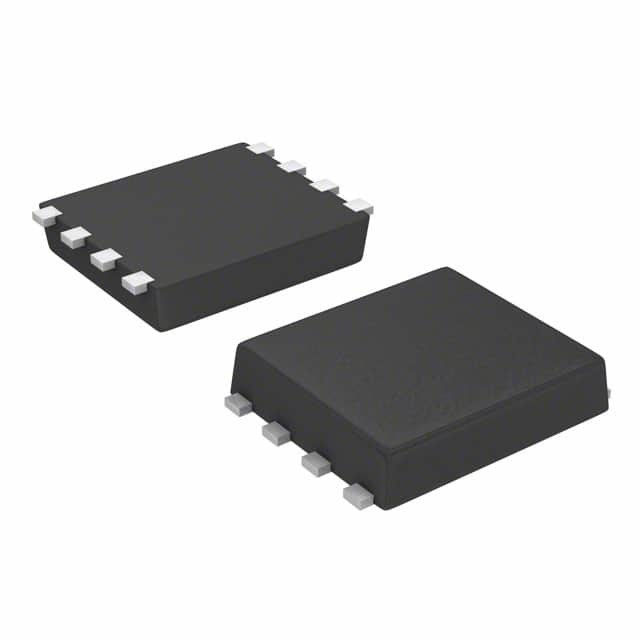

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.

La serie S-1133 è un regolatore di tensione positiva con una bassa tensione di abbandono, un'elevata precisione della tensione di uscita e un basso consumo di corrente (300 mA di corrente di uscita) sviluppato sulla base della tecnologia CMOS.È possibile utilizzare un piccolo condensatore ceramico da 1 μF*1Funziona con un basso consumo di corrente di 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingOltre ai tipi in cui la tensione di uscita è impostata all'interno dell'IC, un tipo per il quale la tensione di uscita può essere impostata tramite una resistenza esterna viene aggiunto a una linea (serie S-1133x00).SOT-89-5 e i pacchetti super-piccoli SNT-8A realizzano un montaggio ad alta densitàQuesto, oltre al basso consumo di corrente, rende la serie S-1133 ideale per dispositivi mobili.

■ Caratteristiche

• Tensione di uscita: da 1,2 a 6,0 V, selezionabile in passaggi da 0,1 V.
• Impostazione della tensione tramite resistenza esterna: selezionabile da 1,8 a 8,2 V (S-1133B00/S-1133A00)
• Intervallo di tensione di ingresso: da 2,0 a 10 V
• Tensione di uscita ad alta precisione: ±1,0% di precisione (prodotto di uscita da 1,2 a 1,4 V: ±15 mV di precisione)
• bassa tensione di uscita: 130 mV tipico (3.0 V prodotto di uscita, IOUT = 100 mA)
• Basso consumo di corrente: durante il funzionamento: 60 μA tipicamente, 90 μA al massimo.
Durante lo spegnimento: 0,1 μA tipicamente, 1,0 μA al massimo.
• corrente di uscita: 300 mA di uscita è possibile (a VIN ≥ VOUT ((S) + 1,0 V) * 1
• Si può utilizzare un condensatore a basso ESR: per i condensatori di ingresso e di uscita si può utilizzare un condensatore in ceramica di 1,0 μF o più.
(Un condensatore ceramico di 2,2 μF o più può essere utilizzato per prodotti la cui tensione di uscita è pari o inferiore a 1,7 V.)
• Rifiuto d'onda elevato: 70 dB tipicamente (a 1,0 kHz, VOUT = 1,2 V)
• Circuito di protezione da sovraccarica integrato: la sovraccarica del transistor di uscita può essere limitata.
• Circuito di spegnimento termico integrato: impedisce danni dovuti a surriscaldamento.
• Circuito ON/OFF integrato: garantisce una lunga durata della batteria.
• Piccolo pacchetto: SOT-89-5, SNT-8A
• Prodotti privi di piombo

■ Applicazioni

• Fornitura di energia per apparecchi alimentati a batteria
• Forniture di alimentazione per dispositivi di comunicazione
• Forniture elettriche per elettrodomestici
