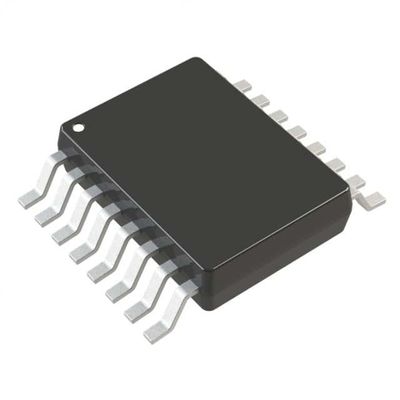

LT3022EMSE-1.2#TRPBF IC REG LINEARE 1.2V 1A 16MSOP Analog Devices Inc.

Descrizione

Il LT®3022 è un regolatore lineare a bassa tensione di abbandono (VLDOTM) che funziona da alimentatori a ingresso singolo fino a 0,9V. Il dispositivo fornisce corrente di uscita di 1A con tensione di abbandono tipica di 145mV.Il LT3022 è ideale per applicazioni a bassa tensione di ingresso a bassa tensione di uscitaIl regolatore ottimizza la stabilità e la risposta transitoria con condensatori di uscita in ceramica a basso ESR di 10 μF.Altre caratteristiche del LT3022 includono:.05% di regolazione tipica della linea e 0,05% di regolazione tipica del carico. In fase di spegnimento, la corrente quiescente scende tipicamente a 7,5 μA. Il circuito di protezione interno include la protezione della batteria inversa,limite di corrente, limitante termico con isteresi e protezione contro la corrente inversa.

Caratteristiche

■ Intervallo VIN: da 0,9 a 10 V
■ Tensione di abbandono: 145 mV
■ Corrente di uscita: 1A
■ Uscita regolabile (VREF = VOUT(MIN) = 200mV)
■ tensioni di uscita fisse: 1,2 V, 1,5 V, 1,8 V
■ Stabile con basso ESR, condensatori di uscita in ceramica (minimo 10 μF)
■ 0,05% Regolamento del carico tipico da 1mA a 1A
■ Corrente quiescente: 400 μA
■ 7.5μA corrente quiescente tipica in arresto
■ Protezione dei limiti di corrente
■ Protezione con batteria inversa senza corrente inversa
■ Limitazione termica con isteresi
■ pacchetti DFN e MSOP da 16 piombo (5 mm × 3 mm)

Applicazioni

■ regolatori lineari ad alta efficienza
■ Sistemi a batteria
■ Supplementi logici
■ Post-regulatore per la commutazione delle forniture
■ Modem senza fili
■ FPGA Core Supplies
