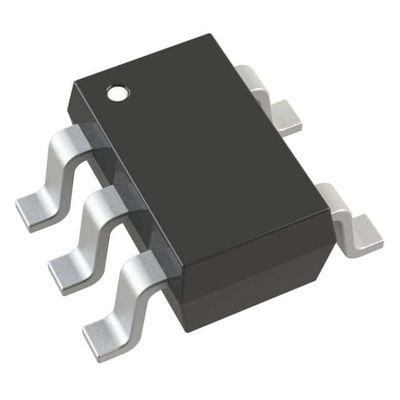

TC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 Tecnologia a microchip
| Marca | Microchip Technology |
|---|---|
| Numero di modello | TC1017-3.3VLTTR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Riparato |
|---|---|---|---|
| Numero di regolatori | 1 | Tensione - introdotta (massimo) | 6V |
| Tensione - uscita (min/riparato) | 3.3V | Tensione - uscita (massima) | - |
| Caduta di tensione (max) | 0.5V @ 150mA | Corrente - uscita | 150mA |
| Corrente - tranquillo (quoziente d'intelligenza) | 90µA | Corrente - rifornimento (massimo) | - |
| PSRR | 58 dB (1 kHz) | Caratteristiche di controllo | Permetta a |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura | Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale | Confezione / Cassa | 5-TSSOP, SC-70-5, SOT-353 |
| Confezione del dispositivo del fornitore | SC-70-5 |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
Il TC1017 è un aggiornamento CMOS ad alta precisione (tipicamente ± 0,5%) per regolatori bipolari a basso abbandono.Il pacchetto SC-70 rappresenta un'impronta ridotta del 50% rispetto al popolare pacchetto SOT-23..Sviluppato appositamente per sistemi alimentati a batteria, la costruzione CMOS TC1017 consuma solo 53 μA di corrente di alimentazione tipica sull'intero intervallo di carico operativo di 150 mA.Questo può essere fino a 60 volte inferiore alla corrente di funzionamento in quiescenza consumata da LDO bipolari.
Caratteristiche
• pacchetti SC-70 e SOT-23 a 5 pin che consentono di risparmiare spazio• Corrente di funzionamento estremamente bassa per una durata della batteria più lunga: 53 μA (tipico)
• Tensione di uscita molto bassa
• Corrente di uscita nominale di 150 mA
• Richiede solo 1 μF di capacità di uscita ceramica
• Accuratezza della tensione di uscita elevata: ±0,5% (tipico)
• Tempo di sveglia da SHDN di 10 μs (tipico)
• Modalità di spegnimento a risparmio energetico: 0,05 μA (tipico)
• Protezione da sovraccarico e sovra-temperatura
• Aggiornamento compatibile con pin per regolatori bipolari
Applicazioni
• Telefoni cellulari/GSM/PHS• Sistemi a batteria
• Computer portatili
• Strumenti medici
• Giochi elettronici
• Pager
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Tecnologia dei microchip |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | - |
| Imballaggio | Nastro e bobina (TR) |
| Peso unitario | 0.000705 once |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 5-TSSOP, SC-70-5, SOT-353 |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Fissato |
| Confezione del dispositivo del fornitore | SC-70-5 |
| Voltaggio di ingresso | Fino a 6 V |
| Numero di uscite | 1 Produzione |
| corrente di uscita | 150 mA |
| Voltaggio-uscita | 3.3V |
| Topologia del regolatore | Fissazione positiva |
| Voltage-Drop-Typical | 0.285V @ 150mA |
| Numero di regolatori | 1 regolatore |
| L'indice di potenza | - |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | 3.3 V |
| Voltaggio di ingresso-MAX | 6 V |
| Corrente di uscita | 150 mA |
| Voltaggio di ingresso-MIN | 2.7 V |
| Regolazione del carico | 0.38 % |
| Precisione di regolazione della tensione | 00,5% |
| Cassa del pacchetto | SC-70-5 |
| Corrente Ib-Input-Bias | 53 uA |
| Voltaggio di caduta | 0.002 V a 100 uA |
| Voltaggio di caduta massimo | 500 mV |
| Regolamento di linea | 00,04 %/V |
| Rifiuto a rippollamento dell'alimentazione (PSRR) | 58 dB |
Descrizioni
Regulatore di tensione lineare IC positivo fisso 1 uscita 3.3V 150mA SC-70-5
LDO Regulator Pos 3.3V 0.15A Automotive 5-Pin SC-70 T/R
LDO Regulatori di tensione 150mA Adj LDO
