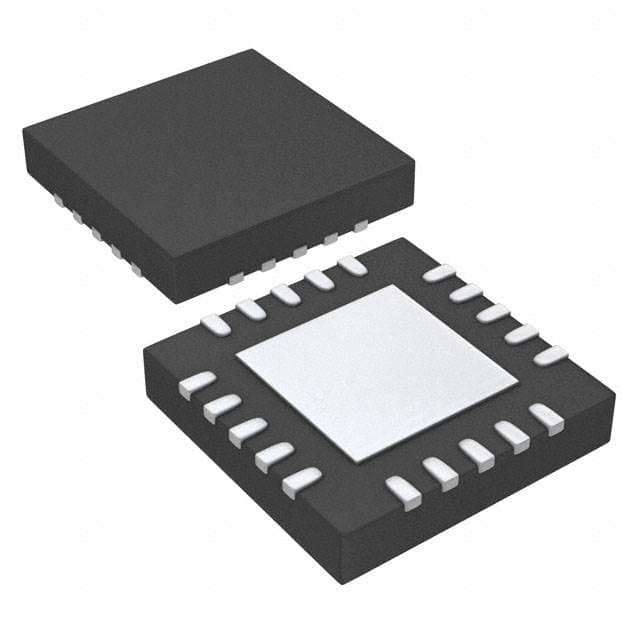

TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Texas Instruments

  • TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Texas Instruments
Marca Texas Instruments
Numero di modello TPS74801RGWR
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Regolabile
Numero di regolatori 1 Tensione - introdotta (massimo) 5.5V
Tensione - uscita (min/riparato) 0.8V Tensione - uscita (massima) 3.6V
Caduta di tensione (max) 0.16V @ 1.5A Corrente - uscita 1.5A
Corrente - tranquillo (quoziente d'intelligenza) - Corrente - rifornimento (massimo) -
PSRR 50dB ~ 30dB (1kHz ~ 300kHz) Caratteristiche di controllo Abilita, Power Good, Soft Start
Caratteristiche di protezione Supercorrente, supertemperatura, cortocircuito, blocco sotto tensione (UVLO) Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale Confezione / Cassa 20-VQFN ha esposto il cuscinetto
Confezione del dispositivo del fornitore 20-VQFN (5x5)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A7300RGWR IC REG LIN POS ADJ 3A 20VQFN
TPS7A8300ARGRR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400ARGRR IC REG LIN POS ADJ/PROG 3A 20QFN
TPS74901RGWT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8300RGWR IC REG LINEAR POS ADJ 2A 20VQFN
TPS74201RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500RGRR IC REG LINEAR POS ADJ 4A 20VQFN
TPS74401RGWR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8300ARGWT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A4701RGWT IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A3301RGWT IC REG LIN NEG ADJ 1A 20VQFN
TPS7A8500RGRT IC REG LINEAR POS ADJ 4A 20VQFN
TPS74801RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8300ARGWR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8300ARGRT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400ARGRT IC REG LIN POS ADJ/PROG 3A 20QFN
TPS74301RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8300RGWT IC REG LINEAR POS ADJ 2A 20VQFN
TPS74201RGWT IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500ARGRT IC REG LINEAR POS ADJ 4A 20VQFN
TPS74801QRGWRQ1 IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A8500ARGRR IC REG LINEAR POS ADJ 4A 20VQFN
TPS7A7200RGWR IC REG LIN POS ADJ 2A 20VQFN
TPS7A7300RGWT IC REG LIN POS ADJ 3A 20VQFN
TPS7A8400RGRT IC REG LINEAR POS ADJ 3A 20VQFN
TPS74901RGWR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A7100RGWR IC REG LIN POS ADJ 1A 20VQFN
TPS7A8300RGRR IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A5301QRGRRQ1 IC REG LINEAR POS ADJ 3A 20VQFN
TPS74301RGWR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A5201QRGRRQ1 IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A8400RGRR IC REG LINEAR POS ADJ 3A 20VQFN
TPS74201RGRT IC REG LIN POS ADJ 1.5A 20VQFN
TPS74401RGRR IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A5401QRGRRQ1 IC REG LINEAR POS ADJ 4A 20VQFN
TPS74401RGRT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A4701MRGWREP IC REG LIN POS ADJ/PROG 1A 20QFN
TPS74401MRGWREP IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A7100RGWT IC REG LIN POS ADJ 1A 20VQFN
TPS7A4700RGWR IC REG LINEAR POS ADJ 1A 20VQFN
TPS74401RGWT IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A4701RGWR IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A3301RGWR IC REG LIN NEG ADJ 1A 20VQFN
TPS7A4700RGWT IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A4701QRGWRQ1 IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A8300RGRT IC REG LINEAR POS ADJ 2A 20VQFN
TPS7A4701QRGWTQ1 IC REG LINEAR POS ADJ 1A 20VQFN
TPS7A7200RGWT IC REG LIN POS ADJ 2A 20VQFN
TPS74401RGWRG4 IC REG LINEAR POS ADJ 3A 20VQFN
TPS7A8301ARGRR IC POWER
TPS7A8401ARGRR IC POWER
TPS74201RGRR IC REG LIN POS ADJ 1.5A 20VQFN
TPS7A7200QRGWREP IC REG LIN POS ADJ 2A 20VQFN
TPS74401RGWTG4 IC REG LINEAR POS ADJ 3A 20VQFN
TPS74201RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74201RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74301RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74301RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74801RGWRG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74801RGWTG4 IC REG LIN POS ADJ 1.5A 20VQFN
TPS74901RGWTG4 IC REG LINEAR POS ADJ 3A 20VQFN
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

Descrizione:I regolatori lineari di tensione dei circuiti integrati (IC) TPS74801RGWR TI sono regolatori regolabili positivamente con uno stile di montaggio SMD/SMT.una tensione di riferimento di 0.804 V, e un range di tensione di uscita da 796 mV a 3,6 V. La custodia del pacchetto è un 20-VQFN Exposed Pad, e la serie è TPS74801.e il pacchetto del dispositivo fornitore è 20-VQFN (5x5)Il numero di regolatori è 1.

Questi regolatori sono adatti per una varietà di applicazioni, tra cui la gestione dell'energia, l'alimentazione e la regolazione della tensione.,e portatili, nonché nell'automotive, nell'industria e nell'elettronica di consumo.

Specificità

Attributo Valore attributivo
Produttore Texas Instruments
Categoria di prodotto Regulatori di tensione lineari
Serie TPS74801
Imballaggio Imballaggio alternativo
Peso unitario 0.002469 once
Stile di montaggio SMD/SMT
Cassa del pacchetto 20-VQFN Pad esposto
Temperatura di funzionamento -40°C ~ 125°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Regolabile
Confezione del dispositivo del fornitore 20 VQFN (5x5)
Voltaggio di ingresso 0.8 V ~ 5.5 V
Numero di uscite 1 Produzione
corrente di uscita 1.5A
Voltaggio-uscita 0.8 V ~ 3.6 V
Topologia del regolatore Adattabile positivamente
Voltage-Drop-Typical 0.06V @ 1.5A
Numero di regolatori 1 regolatore
L'indice di potenza 2A
Pd-dissipazione di potenza 20,74 W
Temperatura massima di funzionamento + 125 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 796 mV a 3,6 V
Voltaggio di ingresso-MAX 5.5 V
Corrente di uscita 1.5 A
Voltaggio di ingresso-MIN + 0,8 V
Regolazione del carico 00,09 % / A
Precisione di regolazione della tensione 00,5%
Kit di sviluppo software TPS74801EVM-177
Cassa del pacchetto VQFN-20
Corrente Ib-Input-Bias 1 mA
Voltaggio di riferimento 0.804 V
Voltaggio di caduta 00,06 V a 1500 mA
Voltaggio di caduta massimo 165 mV a 1,5 A
Regolamento di linea 00,03 % / V

Componente funzionale compatibile

Forma, confezione, componente funzionale compatibile

Parte del fabbricante Descrizione Produttore Confronta
TPS74801QRGWRQ1
Circuiti di alimentazione		 Regolatore LDO di uscita singola 1.5A per autoveicoli, regolabile (0,8V a 3,6V), soft start programmabile 20-VQFN -40 a 125 Texas Instruments TPS74801RGWR vs TPS74801QRGWRQ1
TPS74801RGWT
Circuiti di alimentazione		 Regulatore LDO a uscita singola da 1,5 A, regolabile da 0,8 a 3,6 V, programmabile a soft start da 20 VQFN -40 a 125 Texas Instruments TPS74801RGWR vs TPS74801RGWT
TPS74801RGWRG4
Circuiti di alimentazione		 Regulatore LDO a uscita singola da 1,5 A, regolabile da 0,8 a 3,6 V, programmabile a soft start da 20 VQFN -40 a 125 Texas Instruments TPS74801RGWR vs TPS74801RGWRG4
TPS74801RGWTG4
Circuiti di alimentazione		 Regulatore LDO a uscita singola da 1,5 A, regolabile da 0,8 a 3,6 V, programmabile a soft start da 20 VQFN -40 a 125 Texas Instruments TPS74801RGWR vs TPS74801RGWTG4

Descrizioni

Regulatore di tensione lineare IC regolabile positivamente 1 uscita 0,8 V ~ 3,6 V 1,5 A 20-VQFN (5x5)
LDO Regulator Pos 0,796V a 3,6V 1,5A 20-Pin VQFN EP T/R
Regulatori di tensione LDO Sgl Uscita LDO 1.5A Adj 0,8 a 3,3V
