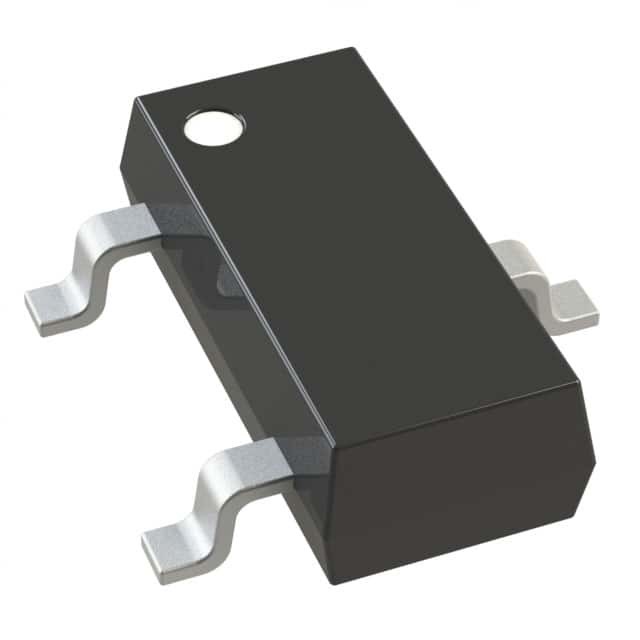

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Tecnologia a microchip

Descrizione generale

L'MCP1700 è una famiglia di regolatori di tensione CMOS a basso abbandono (LDO) in grado di fornire fino a 250 mA di corrente consumando solo 1,6 μA di corrente quiescente (tipica).L'intervallo di funzionamento dell'input è specificato da 2.3V a 6.0V, che lo rende una scelta ideale per applicazioni a due e tre celle primarie alimentate da batterie, nonché applicazioni a celle singole a Li-Ion.

Caratteristiche

• 1.6 μA corrente quiescente tipica
• Intervallo di tensione di funzionamento di ingresso: da 2,3 a 6,0 V
• Intervallo di tensione di uscita: da 1,2 a 5,0 V
• Corrente di uscita di 250 mA per tensioni di uscita ≥ 2,5 V
• Corrente di uscita di 200 mA per tensioni di uscita < 2,5 V
• Voltaggio a bassa caduta (LDO)
- 178 mV tipici @ 250 mA per VOUT = 2,8V
• 0,4% Tolleranza tipica di tensione di uscita
• Opzioni di tensione di uscita standard:
- 1,2V, 1,8V, 2,5V, 3,0V, 3,3V, 5,0V
• Stabile con condensatore di uscita ceramico da 1,0 μF
• Protezione da cortocircuito
• Protezione da eccessive temperature

Applicazioni

• Dispositivi a batteria
• Circuiti di allarme a batteria
• Detettori di fumo
• Detettori di CO2
• Pager e cellulari
• Batterie intelligenti
• Voltaggio di riferimento di corrente quiescente bassa
• PDA
• Telecamere digitali
• Potenza del microcontrollore
