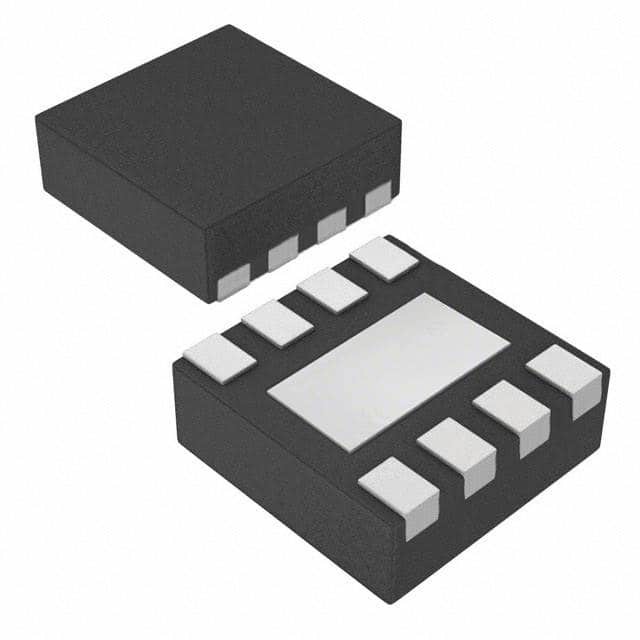

LP2951-50QDRGRQ1 IC REG LIN POS ADJ 100MA 8SON Texas Instruments

Descrizione del prodotto

L'LP2950-XX/LP2951-XX è un regolatore di bassa tensione di potenza.e computer portatili.
L'LP2950-XX/LP2951-XX presenta una corrente quiescente molto bassa (75mA Typ.) e una tensione di uscita molto bassa (tipicamente 40mV a carico leggero e 380mV a 100mA).5% tipica., ottima regolazione del carico e della linea dello 0,05% in genere, e un coefficiente di temperatura di uscita molto basso, rendendo l'LP2950-XX/LP2951-XX utile come riferimento di bassa tensione.
La funzione di uscita del segnale di errore viene utilizzata come reset di accensione per avvertire di una bassa tensione di uscita, a causa delle batterie che seguono l'ingresso.Un'altra caratteristica è l'ingresso di spegnimento compatibile con la logica che consente di accendere e spegnere il regolatore.
L'LP2951-XX è disponibile in confezioni in plastica a 8 pin. La tensione di uscita del regolatore può essere fissata a un pin per un -XX volt o programmata da 1,24 volt a 29 volt con una coppia esterna di resistori.
L'LP2950-XX è offerto in un pacchetto TO-92 a 3 pin compatibile con altri regolatori fissi.

Caratteristiche

• Alta precisione della tensione di uscita
• Potenza di uscita garantita di 100 mA
• Corrente di riposo molto bassa
• bassa tensione di abbandono
• regolazione dei carichi e delle linee estremamente strette
• Coefficiente di temperatura molto basso
• Ha bisogno solo di 1mF per la stabilità
• Segnale di errore Avvertenze di abbandono dell' output
• spegnimento elettronico a controllo logico
• Uscita programmabile da 1,24 a 29 V

Applicazioni

• sistemi a batteria
• Telefoni senza fili
• Sistemi di controllo radio
• Calcolatori portatili/Palm top/Notebook
• attrezzature di consumo portatili
• Strumenti portatili
• Avionica
• Elettronica automobilistica
• SMPS Post-Regulator
• Voltaggio di riferimento
