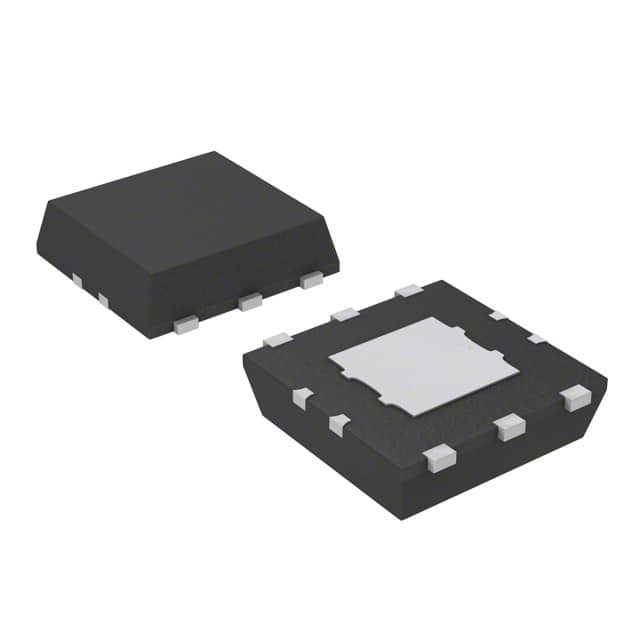

S-1131B15PD-N4ATFG IC REG LINEARE 1,5 V 300 MA 6HSON ABLIC Inc.

  • S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON ABLIC Inc.
Marca ABLIC Inc.
Numero di modello S-1131B15PD-N4ATFG
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni lavorativi
Termini di pagamento T/T
Capacità di alimentazione In magazzino

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Configurazione dell'uscita Positivo Tipo di uscita Riparato
Numero di regolatori 1 Tensione - introdotta (massimo) 6.5V
Tensione - uscita (min/riparato) 1,5 V Tensione - uscita (massima) -
Caduta di tensione (max) 1.05V @ 100mA Corrente - uscita 300mA
Corrente - tranquillo (quoziente d'intelligenza) 1 µA Corrente - rifornimento (massimo) µA 65
PSRR 70 dB (1 kHz) Caratteristiche di controllo Permetta a
Caratteristiche di protezione Sopra corrente Temperatura di funzionamento -40°C ~ 85°C (TA)
Tipo di montaggio Montaggio superficiale Confezione / Cassa 6-SMD, cuscinetto esposto cavo piano
Confezione del dispositivo del fornitore 6-HSON (A) (2.9x2.8)
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Part Number Description
S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON
S-1131B16PD-N4BTFG IC REG LINEAR 1.6V 300MA 6HSON
S-1131B17PD-N4CTFG IC REG LINEAR 1.7V 300MA 6HSON
S-1131B18PD-N4DTFG IC REG LINEAR 1.8V 300MA 6HSON
S-1131B19PD-N4ETFG IC REG LINEAR 1.9V 300MA 6HSON
S-1131B20PD-N4FTFG IC REG LINEAR 2V 300MA 6HSON
S-1131B21PD-N4GTFG IC REG LINEAR 2.1V 300MA 6HSON
S-1131B22PD-N4HTFG IC REG LINEAR 2.2V 300MA 6HSON
S-1131B23PD-N4ITFG IC REG LINEAR 2.3V 300MA 6HSON
S-1131B24PD-N4JTFG IC REG LINEAR 2.4V 300MA 6HSON
S-1131B25PD-N4KTFG IC REG LINEAR 2.5V 300MA 6HSON
S-1131B26PD-N4LTFG IC REG LINEAR 2.6V 300MA 6HSON
S-1131B27PD-N4MTFG IC REG LINEAR 2.7V 300MA 6HSON
S-1131B28PD-N4NTFG IC REG LINEAR 2.8V 300MA 6HSON
S-1131B29PD-N4OTFG IC REG LINEAR 2.9V 300MA 6HSON
S-1131B30PD-N4PTFG IC REG LINEAR 3V 300MA 6HSON
S-1131B31PD-N4QTFG IC REG LINEAR 3.1V 300MA 6HSON
S-1131B32PD-N4RTFG IC REG LINEAR 3.2V 300MA 6HSON
S-1131B33PD-N4STFG IC REG LINEAR 3.3V 300MA 6HSON
S-1131B34PD-N4TTFG IC REG LINEAR 3.4V 300MA 6HSON
S-1131B35PD-N4UTFG IC REG LINEAR 3.5V 300MA 6HSON
S-1131B36PD-N4VTFG IC REG LINEAR 3.6V 300MA 6HSON
S-1131B37PD-N4WTFG IC REG LINEAR 3.7V 300MA 6HSON
S-1131B38PD-N4XTFG IC REG LINEAR 3.8V 300MA 6HSON
S-1131B39PD-N4YTFG IC REG LINEAR 3.9V 300MA 6HSON
S-1131B40PD-N4ZTFG IC REG LINEAR 4V 300MA 6HSON
S-1131B41PD-N5ATFG IC REG LINEAR 4.1V 300MA 6HSON
S-1131B42PD-N5BTFG IC REG LINEAR 4.2V 300MA 6HSON
S-1131B43PD-N5CTFG IC REG LINEAR 4.3V 300MA 6HSON
S-1131B44PD-N5DTFG IC REG LINEAR 4.4V 300MA 6HSON
S-1131B45PD-N5ETFG IC REG LINEAR 4.5V 300MA 6HSON
S-1131B46PD-N5FTFG IC REG LINEAR 4.6V 300MA 6HSON
S-1131B47PD-N5GTFG IC REG LINEAR 4.7V 300MA 6HSON
S-1131B48PD-N5HTFG IC REG LINEAR 4.8V 300MA 6HSON
S-1131B49PD-N5ITFG IC REG LINEAR 4.9V 300MA 6HSON
S-1131B50PD-N5JTFG IC REG LINEAR 5V 300MA 6HSON
S-1131B51PD-N5KTFG IC REG LINEAR 5.1V 300MA 6HSON
S-1131B52PD-N5LTFG IC REG LINEAR 5.2V 300MA 6HSON
S-1131B53PD-N5MTFG IC REG LINEAR 5.3V 300MA 6HSON
S-1131B54PD-N5NTFG IC REG LINEAR 5.4V 300MA 6HSON
S-1131B55PD-N5OTFG IC REG LINEAR 5.5V 300MA 6HSON
S-1170B15PD-OTATFG IC REG LINEAR 1.5V 800MA 6HSON
S-1170B16PD-OTBTFG IC REG LINEAR 1.6V 800MA 6HSON
S-1170B17PD-OTCTFG IC REG LINEAR 1.7V 800MA 6HSON
S-1170B18PD-OTDTFG IC REG LINEAR 1.8V 800MA 6HSON
S-1170B19PD-OTETFG IC REG LINEAR 1.9V 800MA 6HSON
S-1170B20PD-OTFTFG IC REG LINEAR 2V 800MA 6HSON
S-1170B21PD-OTGTFG IC REG LINEAR 2.1V 800MA 6HSON
S-1170B22PD-OTHTFG IC REG LINEAR 2.2V 800MA 6HSON
S-1170B23PD-OTITFG IC REG LINEAR 2.3V 800MA 6HSON
S-1170B24PD-OTJTFG IC REG LINEAR 2.4V 800MA 6HSON
S-1170B25PD-OTKTFG IC REG LINEAR 2.5V 800MA 6HSON
S-1170B26PD-OTLTFG IC REG LINEAR 2.6V 800MA 6HSON
S-1170B27PD-OTMTFG IC REG LINEAR 2.7V 800MA 6HSON
S-1170B28PD-OTNTFG IC REG LINEAR 2.8V 800MA 6HSON
S-1170B29PD-OTOTFG IC REG LINEAR 2.9V 800MA 6HSON
S-1170B30PD-OTPTFG IC REG LINEAR 3V 800MA 6HSON
S-1170B31PD-OTQTFG IC REG LINEAR 3.1V 800MA 6HSON
S-1170B32PD-OTRTFG IC REG LINEAR 3.2V 800MA 6HSON
S-1170B33PD-OTSTFG IC REG LINEAR 3.3V 800MA 6HSON
S-1170B34PD-OTTTFG IC REG LINEAR 3.4V 800MA 6HSON
S-1170B35PD-OTUTFG IC REG LINEAR 3.5V 800MA 6HSON
S-1170B36PD-OTVTFG IC REG LINEAR 3.6V 800MA 6HSON
S-1170B37PD-OTWTFG IC REG LINEAR 3.7V 800MA 6HSON
S-1170B38PD-OTXTFG IC REG LINEAR 3.8V 800MA 6HSON
S-1170B39PD-OTYTFG IC REG LINEAR 3.9V 800MA 6HSON
S-1170B40PD-OTZTFG IC REG LINEAR 4V 800MA 6HSON
S-1170B41PD-OUATFG IC REG LINEAR 4.1V 800MA 6HSON
S-1170B42PD-OUBTFG IC REG LINEAR 4.2V 800MA 6HSON
S-1170B43PD-OUCTFG IC REG LINEAR 4.3V 800MA 6HSON
S-1170B44PD-OUDTFG IC REG LINEAR 4.4V 800MA 6HSON
S-1170B45PD-OUETFG IC REG LINEAR 4.5V 800MA 6HSON
S-1170B46PD-OUFTFG IC REG LINEAR 4.6V 800MA 6HSON
S-1170B47PD-OUGTFG IC REG LINEAR 4.7V 800MA 6HSON
S-1170B48PD-OUHTFG IC REG LINEAR 4.8V 800MA 6HSON
S-1170B49PD-OUITFG IC REG LINEAR 4.9V 800MA 6HSON
S-1170B50PD-OUJTFG IC REG LINEAR 5V 800MA 6HSON
S-1170B51PD-OUKTFG IC REG LINEAR 5.1V 800MA 6HSON
S-1170B52PD-OULTFG IC REG LINEAR 5.2V 800MA 6HSON
S-1170B53PD-OUMTFG IC REG LINEAR 5.3V 800MA 6HSON
S-1170B54PD-OUNTFG IC REG LINEAR 5.4V 800MA 6HSON
S-1170B55PD-OUOTFG IC REG LINEAR 5.5V 800MA 6HSON
Lasciate un messaggio
Part Number Description
Descrizione di prodotto

Dettagli del prodotto

La serie S-1131 è un regolatore di tensione positiva con una bassa tensione di uscita, alta tensione di uscita

La tecnologia CMOS è stata sviluppata per migliorare la precisione e il basso consumo di corrente.

„ Caratteristiche

•Tensione di uscita: da 1,5 V a 5,5 V, selezionabile in tappe da 0,1 V.
•Voltata di uscita ad alta precisione: ±1,0%
•Voltata di cessazione bassa: 250 mV tipico (3.0 V prodotto di uscita, IOUT = 100 mA)
•Basso consumo di corrente: durante il funzionamento: 35 μA tipicamente, 65 μA massimo. Durante lo spegnimento: 0,1 μA tipicamente, 1,0 μA massimo.
•Capacità di corrente di picco elevata: è possibile una potenza di uscita di 300 mA (al VIN ≥VOUT(S) +1,0 V)
•Circuito ON/OFF integrato: garantisce una lunga durata della batteria.
•Alto rigetto delle onde: 70 dB tipico (a 1,0 kHz)
•Protettore di sovra corrente integrato: la sovra corrente del transistor di uscita può essere limitata.
•Piccolo pacchetto: SOT-89-3, SOT-89-5, 6-Pin HSON ((A))
•Prodotti privi di piombo

Specificità

Attributo Valore attributivo
Produttore ABLIC
Categoria di prodotto Regulatori di tensione lineari
Serie -
Imballaggio Nastro e bobina (TR)
Stile di montaggio SMD/SMT
Cassa del pacchetto 6-WDFN Pad esposto
Temperatura di funzionamento -40°C ~ 85°C
Tipo di montaggio Montaggio superficiale
Tipo di uscita Fissato
Confezione del dispositivo del fornitore 6-HSON
Voltaggio di ingresso Altri dispositivi per la trasmissione di energia
Numero di uscite 1 Produzione
corrente di uscita 300 mA
Voltaggio-uscita 1.5V
Topologia del regolatore Fissazione positiva
Voltage-Drop-Typical 1V @ 100mA
Numero di regolatori 1 regolatore
L'indice di potenza -
Pd-dissipazione di potenza 500 mW
Temperatura massima di funzionamento + 85 C
Intervallo di temperatura di funzionamento - 40 C.
Voltaggio di uscita 1.5 V
Voltaggio di ingresso-MAX 6.5 V
Corrente di uscita 300 mA
Voltaggio di ingresso-MIN 2 V
Regolazione del carico 40 mV
Precisione di regolazione della tensione 1 %
Cassa del pacchetto HSON-6
Voltaggio di caduta 1 V a 100 mA
Voltaggio di caduta massimo 10,05 V a 100 mA
Regolamento di linea 0.2 % / V

Descrizioni

Controllo di tensione lineare IC positivo fisso 1 uscita 1.5V 300mA 6-HSON (A) (2.9x2.8)
Regulatori di tensione LDO 1,5 Volt 1% 0,25mV
