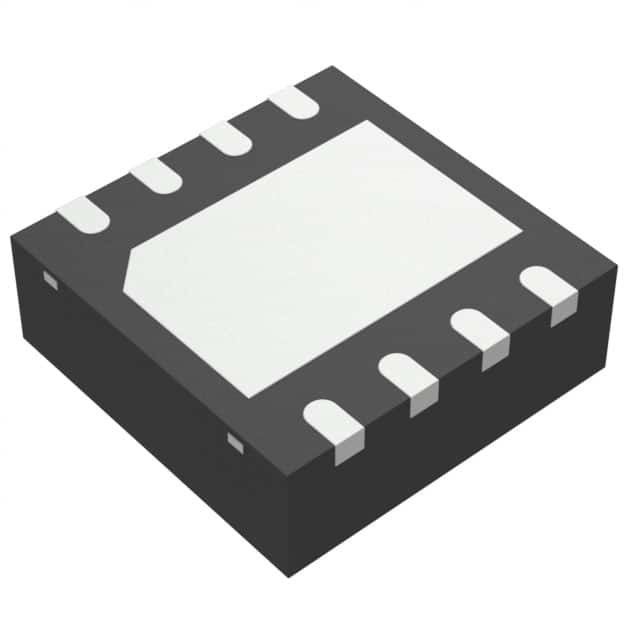

TPS715A33DRBR IC REG LINEARE 3,3 V 80 MA 8SON Texas Instruments
| Marca | Texas Instruments |
|---|---|
| Numero di modello | TPS715A33DRBR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Riparato |
|---|---|---|---|
| Numero di regolatori | 1 | Tensione - introdotta (massimo) | 24v |
| Tensione - uscita (min/riparato) | 3.3V | Tensione - uscita (massima) | - |
| Caduta di tensione (max) | 1.12V @ 80mA | Corrente - uscita | 80mA |
| Corrente - tranquillo (quoziente d'intelligenza) | µA 4,2 | Corrente - rifornimento (massimo) | 50,8 μA |
| PSRR | 60 dB (100 kHz) | Caratteristiche di controllo | - |
| Caratteristiche di protezione | Sovracorrente, polarità inversa | Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale | Confezione / Cassa | 8-VDFN ha esposto il cuscinetto |
| Confezione del dispositivo del fornitore | 8-SON (3x3) |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| TPS715A33DRBR | IC REG LINEAR 3.3V 80MA 8SON | |
| TPS73501DRBR | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS7A1901DRBR | IC REG LINEAR POS ADJ 450MA 8SON | |
| TPS73701DRBR | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS73201QDRBRQ1 | IC REG LIN POS ADJ 250MA 8SON | |
| TPS73601DRBR | IC REG LINEAR POS ADJ 400MA 8SON | |
| TPS7A8101DRBR | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS7A4901DRBR | IC REG LINEAR POS ADJ 150MA 8SON | |
| TPS73701DRBT | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS79601DRBR | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS7A3001DRBR | IC REG LIN NEG ADJ 200MA 8SON | |
| TPS7A8101DRBT | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS7A4901DRBT | IC REG LINEAR POS ADJ 150MA 8SON | |
| TPS715A01DRBR | IC REG LINEAR POS ADJ 80MA 8SON | |
| TPS73533DRBR | IC REG LINEAR 3.3V 500MA 8SON | |
| TPS73730DRBR | IC REG LINEAR 3V 1A 8SON | |
| TPS715A01DRBT | IC REG LINEAR POS ADJ 80MA 8SON | |
| TPS73533DRBT | IC REG LINEAR 3.3V 500MA 8SON | |
| TPS73512DRBT | IC REG LINEAR 1.2V 500MA 8SON | |
| TPS79501DRBR | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS78601DRBR | IC REG LINEAR POS ADJ 1.5A 8SON | |
| TPS73633DRBT | IC REG LINEAR 3.3V 400MA 8SON | |
| TPS79501DRBT | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS7A1633DRBT | IC REG LINEAR 3.3V 100MA 8SON | |
| TPS7A3001DRBT | IC REG LIN NEG ADJ 200MA 8SON | |
| TPS73512QDRBRQ1 | IC REG LINEAR 1.2V 500MA 8SON | |
| TPS715A33DRBT | IC REG LINEAR 3.3V 80MA 8SON | |
| TPS73501DRBT | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS73525DRBT | IC REG LINEAR 2.5V 500MA 8SON | |
| TPS79650DRBT | IC REG LINEAR 5V 1A 8SON | |
| TPS7A1650DRBT | IC REG LINEAR 5V 100MA 8SON | |
| TPS746115PQWDRBRQ1 | AUTOMOTIVE 1-A, LOW-IQ, HIGH-PSR | |
| TPS73733QDRBRQ1 | IC REG LINEAR 3.3V 1A 8SON | |
| TPS73601DRBT | IC REG LINEAR POS ADJ 400MA 8SON | |
| TPS784105QWDRBRQ1 | AUTOMOTIVE, 300-MA, LOW-IQ, HIGH | |
| TPS784075QWDRBRQ1 | IC POWER | |
| TPS74634PQWDRBRQ1 | AUTOMOTIVE 1-A, LOW-IQ, HIGH-PSR | |
| TPS746135PQWDRBRQ1 | AUTOMOTIVE 1-A, LOW-IQ, HIGH-PSR | |
| TPS73512DRBR | IC REG LINEAR 1.2V 500MA 8SON | |
| TPS73525DRBR | IC REG LINEAR 2.5V 500MA 8SON | |
| TPS73718DRBR | IC REG LINEAR 1.8V 1A 8SON | |
| TPS73525QDRBRQ1 | IC REG LINEAR 2.5V 500MA 8SON | |
| TPS73533QDRBRQ1 | IC REG LINEAR 3.3V 500MA 8SON | |
| TPS73518QDRBRQ1 | IC REG LINEAR 1.8V 500MA 8SON | |
| TPS73633DRBR | IC REG LINEAR 3.3V 400MA 8SON | |
| TPS73619DRBT | IC REG LINEAR 1.9V 400MA 8SON | |
| TPS78601DRBT | IC REG LINEAR POS ADJ 1.5A 8SON | |
| TPS736125DRBT | IC REG LINEAR 1.25V 400MA 8SON | |
| TPS7A8101QDRBRQ1 | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS79501QDRBRQ1 | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS79601DRBT | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS715A01DRBT-NM | IC REG LINEAR POS ADJ 80MA 8SON | |
| TPS73601MDRBREP | IC REG LINEAR POS ADJ 400MA 8SON | |
| TPS7A1650DRBR | IC REG LINEAR 5V 100MA 8SON | |
| TPS73534DRBT | IC REG LINEAR 3.4V 500MA 8SON | |
| TPS73201DRBT | IC REG LINEAR POS ADJ 250MA 8SON | |
| TPS73501QDRBRQ1 | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS73515DRBT | IC REG LINEAR 1.5V 500MA 8SON | |
| TPS7A1901DRBT | IC REG LINEAR POS ADJ 450MA 8SON | |
| TPS79650DRBR | IC REG LINEAR 5V 1A 8SON | |
| TPS7A1601DRBT | IC REG LINEAR POS ADJ 100MA 8SON | |
| TPS7A1601DRBR | IC REG LINEAR POS ADJ 100MA 8SON | |
| TPS73201DRBR | IC REG LINEAR POS ADJ 250MA 8SON | |
| TPS7A1633DRBR | IC REG LINEAR 3.3V 100MA 8SON | |
| TPS73719QDRBRQ1 | IC REG LINEAR 1.9V 1A 8SON | |
| TPS73619DRBR | IC REG LINEAR 1.9V 400MA 8SON | |
| TPS736125DRBR | IC REG LINEAR 1.25V 400MA 8SON | |
| TPS73718DRBT | IC REG LINEAR 1.8V 1A 8SON | |
| TPS73730DRBT | IC REG LINEAR 3V 1A 8SON | |
| TPS79613DRBR | IC REG LINEAR 1.3V 1A 8SON | |
| TPS74613PQWDRBRQ1 | IC POWER | |
| TPS73534DRBR | IC REG LINEAR 3.4V 500MA 8SON | |
| TPS73515DRBR | IC REG LINEAR 1.5V 500MA 8SON | |
| TPS73515QDRBRQ1 | IC REG LINEAR 1.5V 500MA 8SON | |
| TPS73530QDRBRQ1 | IC REG LINEAR 3V 500MA 8SON | |
| TPS73527QDRBRQ1 | IC REG LINEAR 2.7V 500MA 8SON | |
| TPS73201DRBTG4 | IC REG LINEAR POS ADJ 250MA 8SON | |
| TPS73615DRBR | IC REG LINEAR 1.5V 400MA 8SON | |
| TPS73615DRBT | IC REG LINEAR 1.5V 400MA 8SON | |
| TPS73615DRBTG4 | IC REG LINEAR 1.5V 400MA 8SON | |
| TPS79628DRBT | IC REG LINEAR 2.8V 1A 8SON | |
| TPS715A01DRBRG4 | IC REG LINEAR POS ADJ 80MA 8SON | |
| TPS715A01DRBTG4 | IC REG LINEAR POS ADJ 80MA 8SON | |
| TPS73201DRBRG4 | IC REG LINEAR POS ADJ 250MA 8SON | |
| TPS73601DRBRG4 | IC REG LINEAR POS ADJ 400MA 8SON | |
| TPS73601DRBTG4 | IC REG LINEAR POS ADJ 400MA 8SON | |
| TPS73633DRBRG4 | IC REG LINEAR 3.3V 400MA 8SON | |
| TPS73633DRBTG4 | IC REG LINEAR 3.3V 400MA 8SON | |
| TPS73701DRBRG4 | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS79501DRBRG4 | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS79501DRBTG4 | IC REG LINEAR POS ADJ 500MA 8SON | |
| TPS79601DRBRG4 | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS79601DRBTG4 | IC REG LINEAR POS ADJ 1A 8SON | |
| TPS79613DRBT | IC REG LINEAR 1.3V 1A 8SON | |
| TPS79628DRBR | IC REG LINEAR 2.8V 1A 8SON | |
| TPS79650DRBTG4 | IC REG LINEAR 5V 1A 8SON | |
| TPS73525DRBRG4 | IC REG LINEAR 2.5V 500MA 8SON |
Descrizione di prodotto
Dettagli del prodotto
Descrizione
Semplice raddrizzatore Schottky adatto all'alimentazione in modalità di commutazione e ai convertitori DC ad alta frequenza.Confezionato in TO-220AC, ISOWATT220AC, TO-220FPAC o D2PAK, questo dispositivo è destinato ad essere utilizzato in inverter a bassa tensione, ad alta frequenza, a rotazione libera e in applicazioni di protezione della polarità.
Caratteristiche e benefici
■ Piccole perdite di conduzione
■ Perdite trascurabili di cambio
■ Trasferimento estremamente rapido
■ Confezione isolante: ISOWATT220AC, TO-220FPAC
tensione isolante = 2000V DC
Capacità = 12 pF
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Texas Instruments |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | TPS715A33 |
| Imballaggio | Imballaggio alternativo |
| Peso unitario | 0.000808 once |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | 8-VDFN Pad esposto |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Fissato |
| Confezione del dispositivo del fornitore | 8-SON Exposed Pad (3x3) |
| Voltaggio di ingresso | Fino a 24 V |
| Numero di uscite | 1 Produzione |
| corrente di uscita | 80 mA |
| Voltaggio-uscita | 3.3V |
| Topologia del regolatore | Fissazione positiva |
| Voltage-Drop-Typical | 0.67V @ 80mA |
| Numero di regolatori | 1 regolatore |
| L'indice di potenza | 160 mA |
| Pd-dissipazione di potenza | 2500 mW |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | 3.3 V |
| Voltaggio di ingresso-MAX | 24 V |
| Corrente di uscita | 80 mA |
| Voltaggio di ingresso-MIN | 2.5 V |
| Regolazione del carico | 35 mV |
| Precisione di regolazione della tensione | 4 per cento |
| Cassa del pacchetto | VSON-8 |
| Corrente Ib-Input-Bias | 3.2 uA |
| Voltaggio di caduta | 0.67 V a 80 mA |
| Regolamento di linea | 20 mV |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| TPS715A33DRBT Circuiti di alimentazione |
24 V, 80 mA, basso QI, regolatore lineare a bassa potenza 8-SON -40 a 125 | Texas Instruments | TPS715A33DRBR contro TPS715A33DRBT |
| TPS715A33DRBRG4 Circuiti di alimentazione |
24 V, 80 mA, basso QI, regolatore lineare a bassa potenza 8-SON -40 a 125 | Texas Instruments | TPS715A33DRBR contro TPS715A33DRBRG4 |
| TPS715A33DRBTG4 Circuiti di alimentazione |
24 V, 80 mA, basso QI, regolatore lineare a bassa potenza 8-SON -40 a 125 | Texas Instruments | TPS715A33DRBR contro TPS715A33DRBTG4 |
Descrizioni
LDO Regulator Pos 3.3V 0.08A 8-Pin VSON EP T/R
Regulatori di tensione LDO 80 mA uscita 3,3 V
