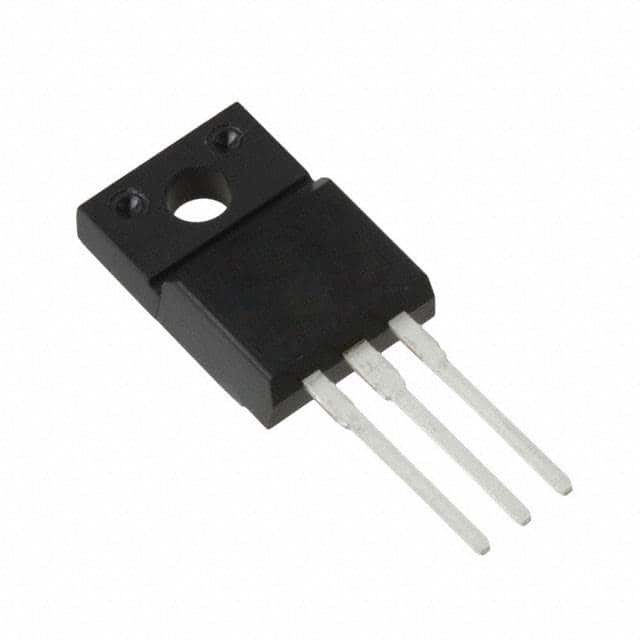

NJM7805FA IC REG LINEARE 5V 1.5A TO220F Nisshinbo Micro Devices Inc.
| Marca | Nisshinbo Micro Devices Inc. |
|---|---|
| Numero di modello | NJM7805FA |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Riparato |
|---|---|---|---|
| Numero di regolatori | 1 | Tensione - introdotta (massimo) | 35V |
| Tensione - uscita (min/riparato) | 5V | Tensione - uscita (massima) | - |
| Caduta di tensione (max) | - | Corrente - uscita | 1.5A |
| Corrente - tranquillo (quoziente d'intelligenza) | 6 mA | Corrente - rifornimento (massimo) | - |
| PSRR | 78 dB (120 Hz) | Caratteristiche di controllo | - |
| Caratteristiche di protezione | Surriscaldamento, cortocircuito | Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Attraverso il buco | Confezione / Cassa | Pacchetto completo TO-220-3 |
| Confezione del dispositivo del fornitore | TO-220F |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| NJM7805FA | IC REG LINEAR 5V 1.5A TO220F | |
| NJM78M12FA | IC REG LINEAR 12V 500MA TO220F | |
| NJM7815FA | IC REG LINEAR 15V 1.5A TO220F | |
| NJM7824FA | IC REG LINEAR 24V 1.5A TO220F | |
| NJM7806FA | IC REG LINEAR 6V 1.5A TO220F | |
| NJM7808FA | IC REG LINEAR 8V 1.5A TO220F | |
| NJM78M05FA | IC REG LINEAR 5V 500MA TO220F | |
| NJM7820FA | IC REG LINEAR 20V 1.5A TO220F | |
| NJM7812FA | IC REG LINEAR 12V 1.5A TO220F | |
| L78M05CP | IC REG LINEAR 5V 500MA TO220FP | |
| BA178M24T | IC REG LINEAR 24V 500MA TO220FP | |
| BA09T | IC REG LINEAR 9V 1A TO220FP | |
| NJM78M06FA | IC REG LINEAR 6V 500MA TO220F | |
| NJM78M08FA | IC REG LINEAR 8V 500MA TO220F | |
| NJM78M09FA | IC REG LINEAR 9V 500MA TO220F | |
| NJM78M15FA | IC REG LINEAR 15V 500MA TO220F | |
| NJM78M18FA | IC REG LINEAR 18V 500MA TO220F | |
| NJM78M20FA | IC REG LINEAR 20V 500MA TO220F | |
| NJM78M24FA | IC REG LINEAR 24V 500MA TO220F | |
| NJM7818FA | IC REG LINEAR 18V 1.5A TO220F | |
| NJM7924FA | IC REG LINEAR -24V 1.5A TO220F | |
| NJU7223F18# | IC REG LINEAR 1.8V 500MA TO220F | |
| NJU7223F50 | IC REG LINEAR 5V 500MA TO220F | |
| NJM79M08FA | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M18FA | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA | IC REG LINEAR -24V 500MA TO220F | |
| NJU7223F18 | IC REG LINEAR 1.8V 500MA TO220F | |
| NJM2930F85 | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM2930F05 | IC REG LINEAR 5V 150MA TO220 | |
| NJM2930F85# | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM317F | IC REG LIN POS ADJ 1.5A TO220F | |
| NJM7905FA | IC REG LINEAR -5V 1.5A TO220F | |
| NJM7906FA | IC REG LINEAR -6V 1.5A TO220F | |
| NJM7908FA | IC REG LINEAR -8V 1.5A TO220F | |
| NJM7909FA | IC REG LINEAR -9V 1.5A TO220F | |
| NJM7912FA | IC REG LINEAR -12V 1.5A TO220F | |
| NJM7915FA | IC REG LINEAR -15V 1.5A TO220F | |
| NJM7918FA | IC REG LINEAR -18V 1.5A TO220F | |
| NJM79M05FA | IC REG LINEAR -5V 500MA TO220F | |
| NJM79M06FA | IC REG LINEAR -6V 500MA TO220F | |
| NJM79M08FA# | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M09FA | IC REG LINEAR -9V 500MA TO220F | |
| NJM79M12FA | IC REG LINEAR -12V 500MA TO220F | |
| NJM79M15FA | IC REG LINEAR -15V 500MA TO220F | |
| NJM79M18FA# | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA# | IC REG LINEAR -24V 500MA TO220F | |
| L7809CP | IC REG LINEAR 9V 1.5A TO220FP | |
| TA58L05S(FJTN,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(FJTN,QM) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2DNS,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2PEV,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2YAZ,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(SUMIS,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,APNQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ASHIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,COMTQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,HY-ATQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,L2SUMIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2MTDQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2TOKQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS4NSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,Q(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,SUMISQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L06S,HY-ATQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,Q(J | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,SUMISQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L08S(FJTN,AQ) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S(FJTN,QM) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,Q(J | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,SUMISQ(M | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L10S,Q(J | IC REG LINEAR 10V 250MA TO220NIS | |
| TA58L12S(FJTN,AQ) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S(FJTN,QM) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,ASHIQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,LS1TOKQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,Q(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,WNLQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L15S,Q(J | IC REG LINEAR 15V 250MA TO220NIS | |
| TA58M05S(AFT,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(BEF,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(LBS2PP,AQ | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YAZK,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YNS,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,HOTIKIQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,KDQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,Q(J | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,SUMISQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M06S,MTDQ(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,MTDQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,Q(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,SUMISQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M08S(FJTN,AQ) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(FJTN,QM) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(LS2FJT,AQ | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M12S,Q(J | IC REG LINEAR 12V 500MA TO220NIS | |
| TA58M15S,Q(J | IC REG LINEAR 15V 500MA TO220NIS |
Descrizione di prodotto
Dettagli del prodotto
■ DESCRIPZIONE GENERALE
La serie NJM7800 di regolatori monolitici a tre terminali di tensione positiva è costruita utilizzando il nuovo processo epitaxiale planare del JRC.la compensazione di spegnimento termico e di zona di sicurezza che le rende sostanzialmente indistruttibili;Se è fornito un adeguato dissipatore di calore, possono fornire oltre 1A di corrente di uscita.Sono destinati come regolatori di tensione fissa in una vasta gamma di applicazioni, tra cui la regolazione locale (su scheda) per eliminare i problemi di distribuzione associati alla regolazione a punto unicoOltre ad essere utilizzati come regolatori di tensione fissa, questi dispositivi possono essere utilizzati con componenti esterni per ottenere tensioni e correnti di uscita regolabili.
■ FUNZIONALITÀ
• tensione di funzionamento• Limite di corrente di cortocircuito interno
• Protezione da sovraccarico termico interno
• Ottimo rigetto delle onde
• Corrente di uscita di 1.5A garantita
• Progetto di pacchetto TO-220F, TO-252
• Tecnologia bipolare
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | New Japan Radio |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | NJM78 |
| Imballaggio | Altri prodotti |
| Peso unitario | 2300 g |
| Stile di montaggio | Attraverso il buco |
| Nome commerciale | NJM7805 |
| Cassa del pacchetto | TO-220-3 confezione completa |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Attraverso il buco |
| Tipo di uscita | Fissato |
| Confezione del dispositivo del fornitore | TO-220F |
| Voltaggio di ingresso | Fabbricazione a partire da prodotti della voce 8523 |
| Numero di uscite | 1 Produzione |
| corrente di uscita | 1.5A |
| Voltaggio-uscita | 5V |
| Topologia del regolatore | Fissazione positiva |
| Voltage-Drop-Typical | - |
| Numero di regolatori | 1 regolatore |
| L'indice di potenza | - |
| Pd-dissipazione di potenza | 16000 mW |
| Temperatura massima di funzionamento | + 85 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Polarità | Risultato positivo |
| Voltaggio di uscita | 5 V |
| Voltaggio di ingresso-MAX | 35 V |
| Corrente di uscita | 1.5 A |
| Voltaggio di ingresso-MIN | 7 V |
| Regolazione del carico | 50 mV |
| Regolamento di linea | 50 mV |
| Rifiuto a rippollamento dell'alimentazione (PSRR) | 78 dB |
Componente funzionale compatibile
Forma, confezione, componente funzionale compatibile
| Parte del fabbricante | Descrizione | Produttore | Confronta |
| L7805 Circuiti di alimentazione |
5V FIXED POSITIVE REGULATOR, MBFM2 | STMicroelettronica | NJM7805FA contro L7805 |
| LM340T-5.0/NOPB Circuiti di alimentazione |
1.5A, regolatore lineare a uscita fissa 3-TO-220 da 0 a 125 | Texas Instruments | NJM7805FA contro LM340T-5.0/NOPB |
| MC78M05ABDTRKG Circuiti di alimentazione |
Regulatore di tensione lineare, 500 mA, da 5 a 24 V, PSRR elevato, Vout positivo: 5,0 V; TJ = -40? a +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON Semiconduttore | NJM7805FA contro MC78M05ABDTRKG |
| MC7805CD2TR4G Circuiti di alimentazione |
Regolatore di tensione lineare, 1 A, da 5 a 24 V, Vout positivo: 5,0 V; TJ = 0°C a +125°C, 3 LEAD D2PAK, 800-REEL | ON Semiconduttore | NJM7805FA contro MC7805CD2TR4G |
| L7808CV Circuiti di alimentazione |
IC di regolazione della tensione positiva | STMicroelettronica | NJM7805FA contro L7808CV |
| MC78M12CDTG Circuiti di alimentazione |
Regolatore di tensione lineare, 500 mA, da 5 a 24 V, PSRR elevato, Vout positivo: 12 V; TJ = 0° a +125°C, DPAK (SINGLE GAUGE) TO-252, 75-TUBE | ON Semiconduttore | NJM7805FA contro MC78M12CDTG |
| MC78M05BDTRKG Circuiti di alimentazione |
Regulatore di tensione lineare, 500 mA, da 5 a 24 V, PSRR elevato, Vout positivo: 5,0 V; TJ = -40? a +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON Semiconduttore | NJM7805FA contro MC78M05BDTRKG |
| LM7805CT/NOPB Circuiti di alimentazione |
1.5-A, regolatori di tensione fissa a VIN ampio 3-TO-220 da 0 a 125 | Texas Instruments | NJM7805FA vs LM7805CT/NOPB |
| UA7805CKCS Circuiti di alimentazione |
1.5-A, regolatore lineare positivo fisso da 40 V 3-TO-220 da 0 a 125 | Texas Instruments | NJM7805FA vs UA7805CKCS |
Descrizioni
Regulatore di tensione lineare IC positivo fisso 1 uscita 5V 1.5A TO-220F
Regolatori di tensione lineari 5V 1.5A 3 terminale
