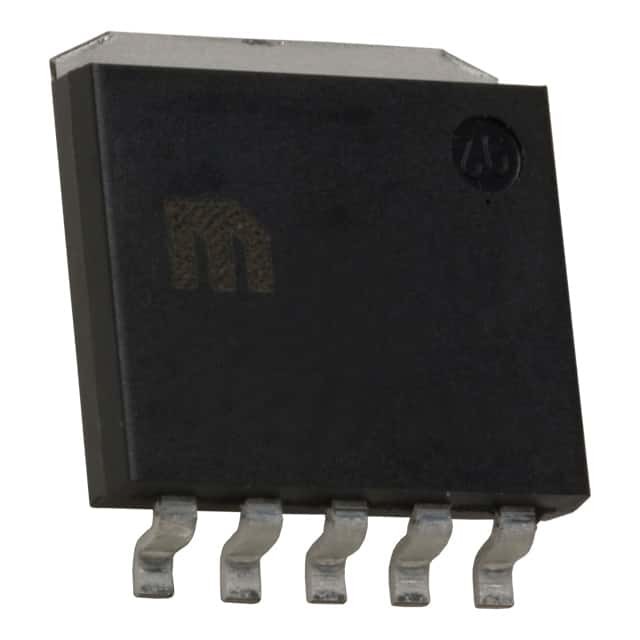

MIC37302WR-TR IC REG LINEAR POS ADJ 3A SPAK-5 Tecnologia dei microchip
| Marca | Microchip Technology |
|---|---|
| Numero di modello | MIC37302WR-TR |
| Quantità di ordine minimo | 1 |
| Prezzo | Based on current price |
| Imballaggi particolari | borsa & scatola di cartone antistatiche |
| Tempi di consegna | 3-5 giorni lavorativi |
| Termini di pagamento | T/T |
| Capacità di alimentazione | In magazzino |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Configurazione dell'uscita | Positivo | Tipo di uscita | Regolabile |
|---|---|---|---|
| Numero di regolatori | 1 | Tensione - introdotta (massimo) | 6V |
| Tensione - uscita (min/riparato) | 1.24V | Tensione - uscita (massima) | 5.5V |
| Caduta di tensione (max) | - | Corrente - uscita | 3A |
| Corrente - tranquillo (quoziente d'intelligenza) | - | Corrente - rifornimento (massimo) | - |
| PSRR | - | Caratteristiche di controllo | Permetta a |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura, polarità inversa | Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale | Confezione / Cassa | - |
| Confezione del dispositivo del fornitore | S-PAK-5 |
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
| Part Number | Description | |
|---|---|---|
| MIC37302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC37151-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.2WR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49300-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC37252WR-TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC49150-1.2WR-TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49200WR-TR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC69302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252WR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37102WR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-2.5WR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37301-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37102WR-TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC49150WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-2.5WR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC69302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37152WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC69301-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5WR-TR | IC REG LDO 2.5V 3A SPAK-5 | |
| MIC37151-1.65WR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-3.3WR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65WR-TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5WR-TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3WR-TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37301-3.3WR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-3.3WR-TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC69301-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR-TR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC49200-1.8WR-TR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49200-1.8WR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49150-0.9WR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-0.9WR-TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49200WR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC49300-0.9WR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9WR-TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37151-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37302BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37302BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49200-1.2WR TR | IC REG LINEAR 1.2V 2A SPAK-5 | |
| MIC37102BR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37102BR TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65BR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.65BR TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5BR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-2.5BR TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3BR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-3.3BR TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37152BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252BR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37252BR TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37301-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.65BR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.65BR TR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5BR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-2.5BR TR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-3.3BR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-3.3BR TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC49150-0.9BR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-0.9BR TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.2BR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.2BR TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300-0.9BR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9BR TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.2BR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.2BR TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 |
Descrizione di prodotto
Dettagli del prodotto
Descrizione generale
Il Micrel MIC37300/01/02/03 è un regolatore di tensione lineare a bassa caduta di 3.0A che fornisce una bassa tensione, un'alta corrente di uscita con un numero minimo di componenti esterni.scarico ultra basso (500 mV sopra la temperatura), e bassa corrente di terra.
Caratteristiche
• 3,0A corrente di uscita minima garantita• 500 mV di tensione di uscita massima sopra la temperatura
- Ideale per la conversione da 3,0 a 2,5 V
− Ideale per la conversione da 2,5V a 1,8V, 1,65V o 1,5V
• Stabile con condensatore in ceramica o tantallo
• Ampia gamma di tensione di ingresso
- VIN: da 2,25 a 6,0 V
• Tolleranza di uscita iniziale +1,0%
• tensioni di uscita fisse e regolabili:
− MIC37300: tensioni fisse a 3 pin S-Pak
− MIC37301: tensioni fisse SOIC a 5 pin S-Pak o a 8 pin ePad con bandiera
- MIC37302: tensione regolabile a 5 pin
- MIC37303: 8-pin ePad SOIC, DFN regolabile con bandiera
• eccellenti specifiche di regolazione della linea e del carico
• Protezione da spegnimento termico e da limite di corrente
• Protezione contro le perdite inverse
• pacchetto S-Pak a basso profilo
Applicazioni
• regolatore lineare LDO per circuiti integrati digitali a bassa tensione• schede add-in per PC
• Forniture di alimentazione lineare ad alta efficienza
• regolatore di posta SMPS
• caricabatterie
Specificità
| Attributo | Valore attributivo |
|---|---|
| Produttore | Tecnologia dei microchip |
| Categoria di prodotto | Regulatori di tensione lineari |
| Serie | - |
| Imballaggio | Imballaggio alternativo |
| Stile di montaggio | SMD/SMT |
| Cassa del pacchetto | SPak-5 (5 conduttori + Tab) |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Tipo di uscita | Regolabile |
| Confezione del dispositivo del fornitore | S-PAK-5 |
| Tolleranza | 1 % |
| Voltaggio di ingresso | Fino a 6 V |
| Numero di uscite | 1 Produzione |
| corrente di uscita | 3A |
| Voltaggio-uscita | 1.24 V ~ 5.5 V |
| Topologia del regolatore | Adattabile positivamente |
| Voltage-Drop-Typical | 0.3V @ 3A |
| Numero di regolatori | 1 regolatore |
| L'indice di potenza | - |
| Temperatura massima di funzionamento | + 125 C |
| Intervallo di temperatura di funzionamento | - 40 C. |
| Voltaggio di uscita | Adj |
| Voltaggio di ingresso-MAX | 6 V |
| Corrente di uscita | 3 A |
| Regolazione del carico | 0.2 % |
| Parte-#-Alias | MIC37302WR TR |
| Cassa del pacchetto | SPAK-5 |
| Corrente Ib-Input-Bias | 120 nA |
| Voltaggio di riferimento | 1.24 V |
| Voltaggio di caduta | 300 mV |
| Voltaggio di caduta massimo | 550 mV |
| Regolamento di linea | 00,02 % |
| Intervallo di tensione di uscita | 1.24 V a 5,5 V |
Descrizioni
Regulatore di tensione lineare IC regolabile positivamente 1 uscita 1.24 V ~ 5.5 V 3A S-PAK-5
LDO Regulator Pos 1.24V a 5.5V 3A 6-Pin ((5+Tab) SPAK T/R
Regulatori di tensione LDO
