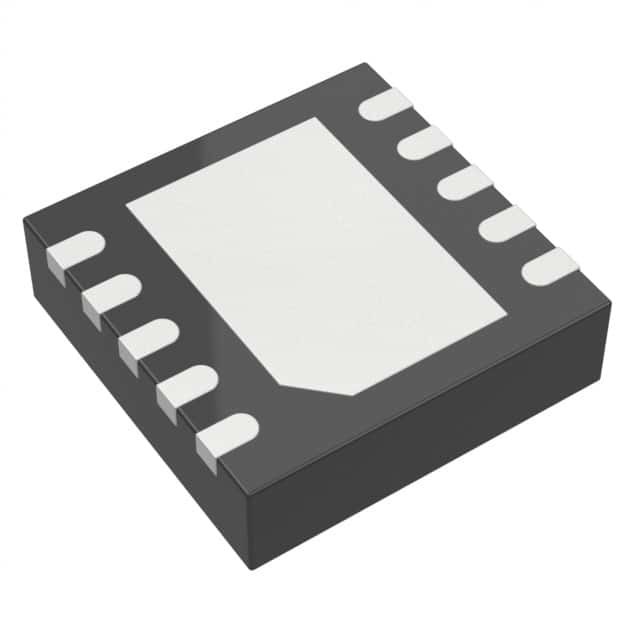

LT3023IDD#TRPBF IC REG LINEAR POS ADJ 10DFN Analog Devices Inc.

Descrizione

Il LT®3023 è un regolatore dual, micropower, low noise, low drop out. Con un condensatore di bypass esterno da 0,01μF, il rumore di uscita scende a 20μVRMS su una larghezza di banda da 10Hz a 100kHz.con una lunghezza massima di 20 mm o più, la bassa corrente quiescente di 20 μA per canale lo rende una scelta ideale. In fase di spegnimento, la corrente quiescente scende a meno di 0,1 μA. Il controllo di spegnimento è indipendente per ogni canale,consentendo la flessibilità nella gestione dell'energiaIl dispositivo è in grado di funzionare su una tensione di ingresso da 1,8 V a 20 V e può fornire 100 mA di corrente di uscita da ciascun canale con una tensione di uscita di 300 mV.La corrente quiescente è ben controllata in caso di abbandono.

Caratteristiche

Basso rumore: 20μVRMS (10Hz a 100kHz)
Corrente quiescente bassa: 20μA/canale
Ampia gamma di tensione di ingresso: da 1,8 a 20 V
Corrente di uscita: 100 mA/canale
Corrente di spegnimento molto bassa: < 0,1μA
Voltaggio di scarico basso: 300mV a 100mA
Uscita regolabile da 1,22V a 20V
Stabile con condensatore di uscita 1μF
Stabile con condensatori di alluminio, tantallo o ceramica
Protezione della batteria inversa
Nessuna corrente inversa
Non sono necessari diodi di protezione
Protezione da sovraccarico e sovracalore
pacchetti MSOP e DFN a 10 piombo termicamente migliorati

Applicazioni

Telefoni cellulari
Macchine per richiamare
Sistemi a batteria
Fabbricazione a partire da materiali di cui all'allegato II
Modem wireless
