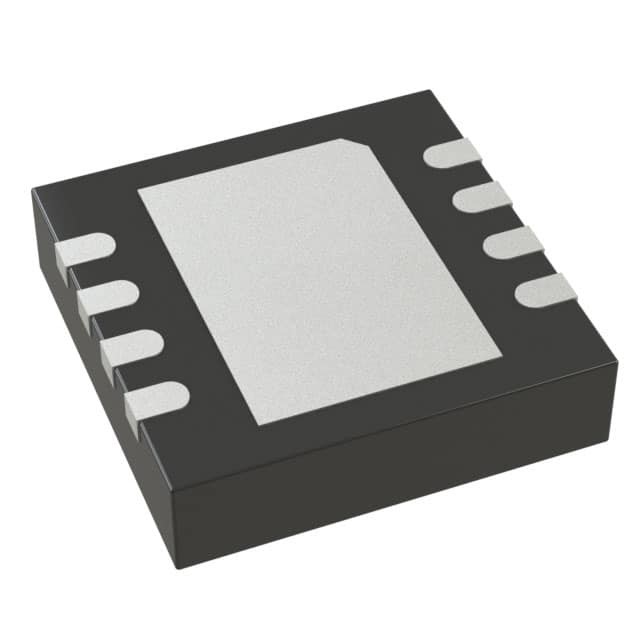

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Analog Devices Inc.

Descrizione

Il LT®3014 è un regolatore lineare ad alta tensione e a bassa caduta di micropower.con una lunghezza massima di 20 mm o più, la bassa corrente quiescente (7μA di funzionamento e 1μA di spegnimento) rende il LT3014 una scelta ideale.
Altre caratteristiche del LT3014 includono la capacità di funzionare con condensatori di uscita molto piccoli.47μF sull'uscita mentre la maggior parte dei dispositivi più vecchi richiedono tra 10μF e 100μF per la stabilitàI piccoli condensatori ceramici possono essere utilizzati senza l'aggiunta necessaria di ESR come è comune con altri regolatori.protezione termico-limitante e di corrente inversa.

Caratteristiche

■ Ampia gamma di tensione di ingresso: da 3V a 80V
■ Corrente quiescente bassa: 7μA
■ bassa tensione di abbandono: 350mV
■ Corrente di uscita: 20 mA
■ LT3014HV Sopravvive a transienti da 100 V (2 ms)
■ Nessun diodo protettivo necessario
■ Uscita regolabile da 1,22V a 60V
■ Corrente quiescente 1μA in arresto
■ Stabile con condensatore di uscita 0,47 μF
■ Stabile con condensatori in alluminio, tantallo o ceramica
■ Protezione con batteria inversa
■ Nessun flusso di corrente inversa dall'uscita
■ Limitazione termica
■ Disponibile nei pacchetti ThinSOTTM a 5 piombo e DFN a 8 piombo

Applicazioni

■ regolatori ad alta tensione a bassa corrente
■ regolatore per sistemi a batteria
■ Applicazioni di telecomunicazione
■ Applicazioni automobilistiche
