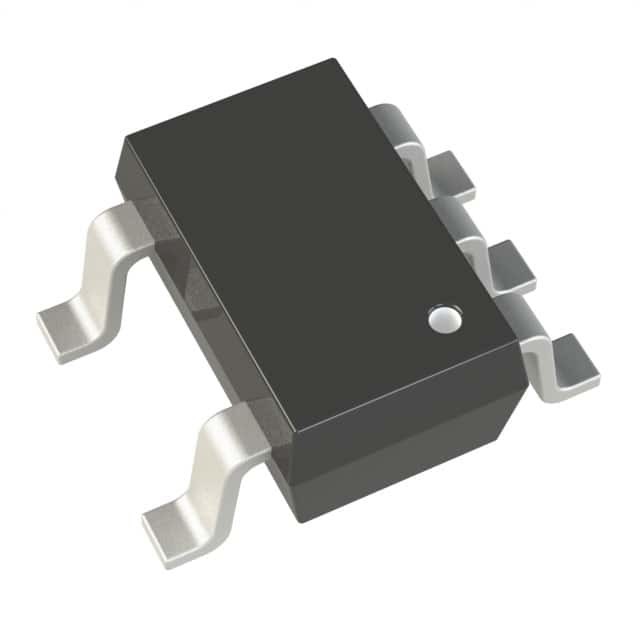

ADP121-AUJZ33R7 IC REG LINEARE 3,3 V 150 MA TSOT5 Analog Devices Inc.

Descrizione generale

L'ADP121 è un regolatore lineare a corrente quieta, a bassa caduta, che funziona da 2,3 V a 5,5 V e fornisce una corrente di uscita fino a 150 mA.La bassa tensione di uscita di 135 mV a carico di 150 mA migliora l'efficienza e consente il funzionamento su un ampio intervallo di tensione di ingressoLa bassa corrente quiescente di 30 μA a pieno carico rende l'ADP121 ideale per apparecchiature portatili a batteria.
L'ADP121 è disponibile in tensioni di uscita che vanno da 1,2 V a 3,3 V. Le parti sono ottimizzate per un funzionamento stabile con piccoli condensatori di uscita in ceramica da 1 μF.L'ADP121 offre buone prestazioni transitorie con un'area minima della scheda.
La protezione da cortocircuito e i circuiti di protezione da sovraccarico termico impediscono danni in condizioni avverse.Confezioni WLCSP senza alogenuri di 4 mm di canno e utilizza la soluzione più piccola per soddisfare una varietà di applicazioni portatili.

Caratteristiche

Intervallo di tensione di ingresso: da 2,3 V a 5,5 V
Intervallo di tensione di uscita: da 1,2 a 3,3 V
Corrente di uscita: 150 mA
Corrente in sospensione bassa
IGND = 11 μA con carico di 0 μA
IGND = 30 μA con carico di 150 mA
Corrente di spegnimento bassa: < 1 μA
Tensione di scarico bassa
90 mV @ 150 mA carico
PSRR elevato
70 dB @ 1 kHz a VOUT = 1,2 V
70 dB @ 10 kHz a VOUT = 1,2 V
Basso rumore: 40 μV rms a VOUT = 1,2 V
Non è richiesto un condensatore di bypass del rumore
Accuratezza della tensione di uscita: ± 1%
Stabile con un piccolo condensatore di uscita in ceramica da 1 μF
Limite di corrente e protezione da sovraccarico termico
Abilitazione a controllo logico
pacchetto TSOT a 5 condotti
WLCSP a 4 palline con passo di 0,4 mm

Applicazioni
Telefoni cellulari
Telecamere digitali e apparecchi audio
Apparecchiature portatili e alimentate a batteria
Regolamento post-DC-to-DC
Post regolamentazione
