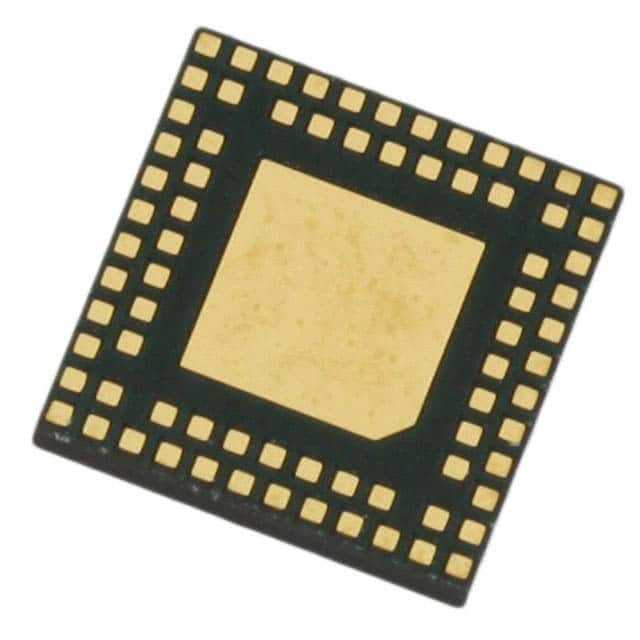

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Silicon Labs

Potenza ultra-bassa @ 3,6 V

- 110 μA/MHz, attiva a bassa potenza, DC-DC abilitato
- corrente di riposo di 110 nA con memorizzazione dei dati; monitor POR abilitato
- 400 nA di corrente di sonno con smRTClock (LFO interno)
- corrente di sonno di 700 nA con smRTClock (XTAL esterna)
- 2 μs di sveglia da qualsiasi modalità di sonno

12 bit; 16 cap. Convertisore analogico-digitale

- fino a 75 kps, in modalità a 12 bit o 300 kps in modalità a 10 bit
- Pin esterno o VREF interno (non è richiesto un condensatore esterno)
- Il PGA on-chip consente di misurare tensioni fino al doppio della tensione di riferimento
- Modalità di scatto autonomo con accumulatore automatico di mediazione a 16 bit
#NOME?

Due comparatori a bassa corrente

- Istesi programmabile e tempo di risposta
#NOME?

Referenza interna di corrente a 6 bit

- Fino a ± 500 μA; capacità di sorgente e di pozzo
#NOME?

Controller LCD integrato

- Supporta fino a 128 segmenti (32x4)
#NOME?

Periferie specifiche per la misurazione

- Il convertitore di corrente continua a corrente continua consente la scalazione dinamica della tensione per una massima efficienza (250 mW di uscita)
- Accumulatore di impulsi in modalità di riposo con interfacce di controllo programmabili di interruttore di rimbalzo e pull-up direttamente al sensore di misurazione
- Data Packet Processing Engine (DPPE) include hardware AES, DMA, CRC e blocchi di codifica per l'accelerazione di protocolli Wire-less
- Manchester e Three-out-of-Six hardware di codifica per l'implementazione efficiente di energia della specifica M-bus wireless

Core 8051 μC potenziato ad alta velocità
- L'architettura di istruzioni a pipeline esegue il 70% delle istruzioni in 1 o 2 orologi di sistema

Memoria

- Flash fino a 128 kB; programmabile nel sistema; completa funzionalità di lettura/scrittura/cancellazione su tutta la gamma di alimentazione
- RAM fino a 8 kB di archiviazione dati

Periferie digitali

- Fino a 57 porte di I/O; tutte tolleranti 5 V con potenza di azionamento programmabile
- UART hardware migliorato, 2 porte seriali SPI e I2C disponibili contemporaneamente
- Quattro contatori e timer a 16 bit di uso generale
#NOME?

Fonti dell'orologio

- Oscillatori interni di precisione: 24,5 MHz con accuratezza ± 2% supporta il funzionamento UART; modalità spread-spectrum per ridurre l'EMI
- Oscillatore interno a bassa potenza: 20 MHz
- Oscillatore esterno: cristallo, RC, C, CMOS
- Oscillatore SmaRTClock: cristallo a 32,768 kHz o LFO interno a 16,4 kHz con tre allarmi indipendenti

Debug sul chip

- Il circuito di debug on-chip facilita la piena velocità, non intrusivo nel debug del sistema (non è necessario un emulatore)
#NOME?

Opzioni del pacchetto

- 76-pin DQFN (6x6 mm), RoHS conforme
- 40 pin QFN (6x6 mm), RoHS conforme
- 80 pin QFP (12x12 mm), conforme alla RoHS

Kit di sviluppo: C8051F960DK

Tensione di alimentazione: da 1,8 a 3,8 V
Intervallo di temperatura: da ¥40 a +85 °C
