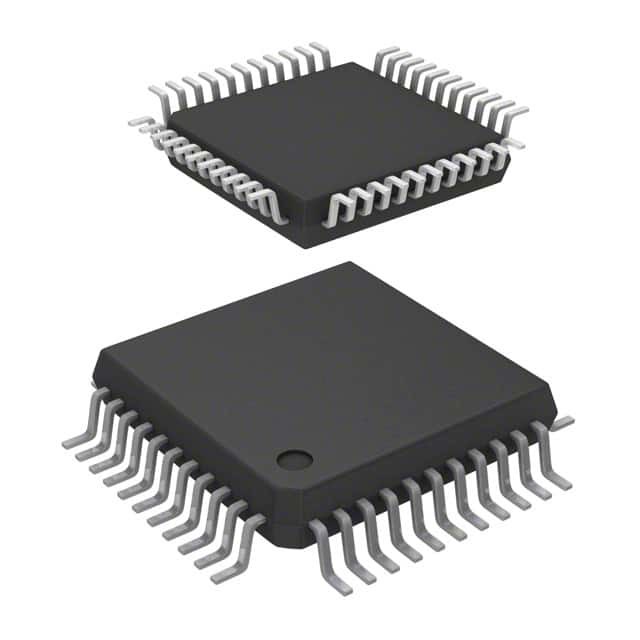

FLASH 44LQFP STMicroelectronics dell'unità 8BIT 64KB del microcontroller di STM8S207S8T6C MCU

Descrizione

La linea microcontroller della prestazione di STM8S20xxx di 8 bit offre la memoria istantanea di programma di 32 - 128 kbyte. Si riferiscono a come dispositivi ad alta densità nel manuale di riferimento della famiglia del microcontroller di STM8S.

Caratteristiche

■Il centro
– FCPU massimo: fino a 24 megahertz, gli stati di 0 attese @
≤ del fCPU 16 megahertz
– Il centro avanzato STM8 con Harvard
conduttura fasi di 3 e di architettura
– Insieme delle istruzioni estese
– 20 MIPS massimi @ 24 megahertz
■Memorie
– Programma: istantaneo fino a 128 kbyte; dati
conservazione 20 anni a °C 55 dopo 10 kcycles
– Dati: fino a 2 dati veri EEPROM dei kbyte;
resistenza 300 kcycles
– RAM: fino a 6 kbyte
■Orologio, risistemazione e supply management
– tensione di funzionamento di 2,95 - 5,5 V
– Oscillatore a cristallo del risuonatore di potere basso
– Input di orologio esterno
– Interno, utente-trimmable 16 megahertz RC
– Potere basso interno 128 chilociclo RC
– Sistema di sicurezza dell'orologio con il monitor dell'orologio
– Attesa, attivo-fermata, & modi di potere basso di fermata
– Gli orologi periferici hanno spento individualmente
– Consumo permanentemente attivo e basso
acceso e spegnere risistemazione
■Gestione di interruzione
– Regolatore di interruzione annidato con 32
interruzioni
– Fino a 37 interruzioni esterne su 6 vettori
■Temporizzatori
– temporizzatori per tutti gli usi di 16 bit 2x, con 2+3
Canali di CAPCOM (IC, OC o PWM)
– Temporizzatore di controllo avanzato: 16 bit, 4 CAPCOM
canali, 3 uscite complementari, morte
inserzione di tempo e sincronizzazione flessibile
– temporizzatore di base di 8 bit con il prescaler di 8 bit
– Temporizzatore automatico di sveglia
– Cane da guardia della finestra, cane da guardia indipendente
■Interfacce per la trasmissione dei dati
– Alta velocità 1 Mbit/s di beCAN attivo 2.0B
– UART con l'uscita di orologio per sincrono
operazione - modo matrice di LIN
– UART con LIN 2,1 compiacente, master/slave
modi e risincronizzazione automatica
– Interfaccia di SPI fino a 10 Mbit/s
– Interfaccia di I2C fino a 400 Kbit/s
■10 bit ADC con fino a 16 canali
■I/Os
– Fino a 68 I/Os su un pacchetto di 80 perni
compreso 18 alte uscite del lavandino
– Progettazione altamente robusta dell'ingresso/uscita, immune contro
iniezione corrente
– Supporto di sviluppo
– Singolo modulo di interfaccia del cavo (NUOTATA) e
metta a punto il modulo (dm)
■chiave unica di identificazione di 96 bit per ogni dispositivo
