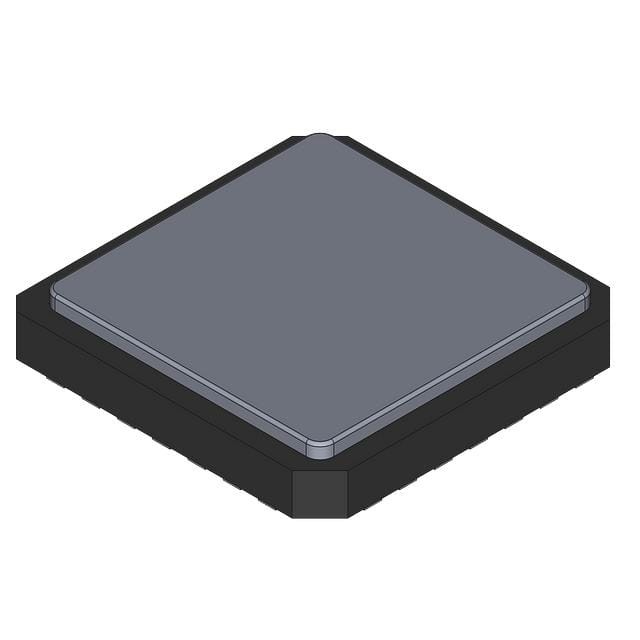

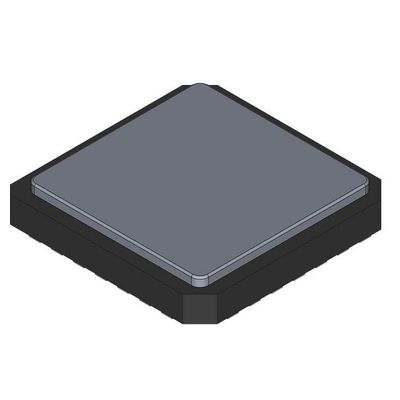

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Visualizzazione

L'ATmega48P/88P/168P/328P è un microcontrollore CMOS a 8 bit a bassa potenza basato sull'architettura RISC AVR migliorata.l'ATmega48P/88P/168P/328P raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
131 Instruzioni efficaci La maggior parte delle esecuzioni a ciclo di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 20 MIPS a 20 MHz
¢ Multiplicatore a 2 cicli su chip
• Segmenti di memoria non volatili ad alta resistenza
4/8/16/32K byte di memoria flash progam autoprogrammabile in sistema (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K byte EEPROM (ATmega48P/88P/168P/328P)
- 512/1K/1K/2K byte SRAM interna (ATmega48P/88P/168P/328P)
¢ Cicli di scrittura/cancellazione: 10.000 Flash/100.000 EEPROM
Ritenzione dei dati: 20 anni a 85°C/100 anni a 25°C (1)
Sezione di codice di avvio opzionale con bit di blocco indipendenti
Programmazione in sistema da parte del programma di avvio del chip
Vero funzionamento di lettura-scrittura
¢ Programmazione di blocco per la sicurezza del software
• Caratteristiche periferiche
Due timer/contatori a 8 bit con prescaler separato e modalità di confronto
Un timer/controllore a 16 bit con prescaler separato, modalità di confronto e modalità di cattura
¢ Contatore in tempo reale con oscillatore separato
6 canali PWM
️ ADC a 8 canali a 10 bit nel pacchetto TQFP e QFN/MLF Misurazione della temperatura
- ADC a 6 canali a 10 bit in pacchetto PDIP
Misurazione della temperatura
¢ Programmabile USART seriale
Interfaccia seriale SPI master/slave
Interfaccia seriale a due fili orientata ai byte (compatibile con Philips I2C)
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore calibrato interno
Fonti di interruzione esterne e interne
6 modalità di sonno: inattivo, riduzione del rumore ADC, risparmio di energia, spegnimento, standby e standby prolungato
• I/O e pacchetti
23 linee di I/O programmabili
¢ PDIP a 28 pin, TQFP a 32 condotti, QFN/MLF a 28 e QFN/MLF a 32
• Tensione di funzionamento:
¥ 1,8 - 5,5 V per ATmega48P/88P/168PV
¥ 2,7 - 5,5 V per ATmega48P/88P/168P
- 1,8 - 5,5 V per ATmega328P
• Intervallo di temperatura:
-40°C a 85°C
• Grado di velocità:
ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Basso consumo di energia a 1 MHz, 1,8 V, 25°C per ATmega48P/88P/168P:
Modalità attiva: 0,3 mA
¢ Modalità di disattivazione: 0,1 μA
¢ Modalità di risparmio energetico: 0,8 μA (compreso 32 kHz RTC)
