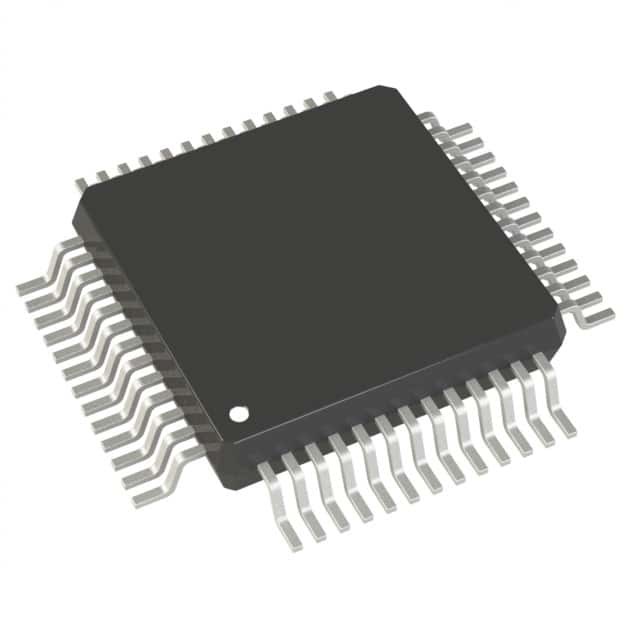

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Analog Devices Inc.

Descrizione

L'ADuC834 è un front-end completo di trasduttori intelligenti, che integra due ADC ad alta risoluzione, un MCU a 8 bit e una memoria Flash / EE di programma / dati su un singolo chip.I due ADC indipendenti (primario e ausiliario) comprendono un sensore di temperatura e un PGA (che consente la misurazione diretta dei segnali a basso livello).

Caratteristiche

Alte risoluzioni - ADC
2 ADC indipendenti (risoluzione a 16 e 24 bit)
24 bit Nessun codice mancante, ADC primario
Risoluzione efficace @ 20 Hz
Drift offset 10 nV/C, Drift di guadagno 0,5 ppm/C
Memoria
Memoria di programma flash/EE su chip di 62 Kbyte
4 Kbyte di memoria flash/EE su chip
Flash/EE, conservazione di 100 anni, resistenza a 100 K-cicli
3 Livelli di sicurezza della memoria di programma Flash/EE
Scarica seriale in circuito (senza hardware esterno)
Scarica utente ad alta velocità (5 secondi)
2304 byte di memoria RAM per dati su chip
8051-Based Core
8051 Set di istruzioni compatibile
32 kHz Cristallo esterno
PLL programmabile su chip (12,58 MHz Max)
3 x 16 bit Timer/Contaggio
26 Linee di I/O programmabili
11 Fonti di interruzione, due livelli di priorità
Indicatore di dati doppio, indicatore di stack esteso a 11 bit
Periferie su chip
Potenza interna sul circuito di ripristino
DAC di uscita di 12 bit
DAC/PWM a doppio 16-bit
Sensore di temperatura su chip
Fonti di corrente di doppia eccitazione
Contatore dell'intervallo di tempo (Wake-up/RTC Timer)
UART, SPI® e I2C® Serial I/O
Generatore di frequenza di Baud ad alta velocità (compreso 115.200) Timer di controllo (WDT)
Monitor dell'alimentazione (PSM)
Potenza
Normale: 2,3 mA Max @ 3,6 V (Core CLK = 1,57 MHz)
Disattivazione: 20 A Max con timer di risveglio in funzione
Specificato per il funzionamento a 3 V e 5 V
Imballaggio e intervallo di temperatura
MQFP a 52-piombo (14 mm 14 mm), da 40 °C a + 125 °C
56-LFCSP a piombo (8 mm 8 mm), da 40 °C a + 85 °C

Applicazione

Sensori intelligenti
Pesate sulla bilancia
Strumentazione portatile, sistemi a batteria
Trasmettitori di 4 ‰ 20 mA
Registrazione dei dati
Monitoraggio del sistema di precisione
