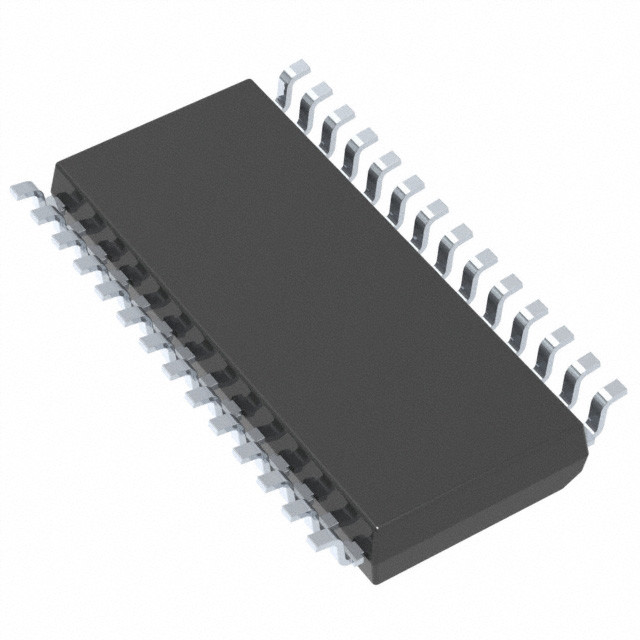

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelettronica

INTRODUZIONE

I dispositivi ST72260Gx, ST72262Gx e ST72264Gx sono membri della famiglia di microcontrollori ST7. Possono essere raggruppati come segue:
I dispositivi ST72264Gx sono progettati per applicazioni di fascia media con funzionalità di interfaccia ADC, I2C e SCI.
I dispositivi ST72262Gx sono destinati alla stessa gamma di applicazioni, ma senza interfaccia I2C o SCI.
I dispositivi ST72260Gx sono per applicazioni che non richiedono periferiche ADC, I2C o SCI.

Tutti i dispositivi sono basati su un core a 8 bit standard del settore, con un set di istruzioni avanzato.

■ Ricordi

4 K o 8 Kbyte Memoria di programma: ROM o Flash esteso a tensione singola (XFlash) con protezione da lettura e protezione da scrittura e programmazione in circuito e programmazione in applicazione (ICP e IAP).10K cicli di scrittura/cancellazione garantiti, conservazione dei dati: 20 anni a 55°C.
256 byte di RAM
■ Clock, reset e supply management
Sistema di ripristino migliorato
¢ Controllo dell'alimentazione a bassa tensione (LVD) potenziato con 3 livelli programmabili e rivelatore di tensione ausiliario (AVD) con capacità di interruzione per l'attuazione di procedure di spegnimento in sicurezza
Fonti dell'orologio: oscillatori a risonanza di cristallo/ceramica, oscillatore RC interno e bypass per l'orologio esterno
¢ PLL per la moltiplicazione a 2x
Capacità di blocco
4 modalità di risparmio energetico: fermo, fermo attivo, attesa e lento
■ Interruzione della gestione
Controller di interruzione annidato
10 vettori di interruzione più TRAP e RESET
22 linee di interruzione esterne (su 2 vettori)
■ 22 porte di I/O
22 linee di I/O bidirezionali multifunzionali
20 linee funzionali alternate
8 uscite di lavandino
■ 4 timer
Controller di orologio principale con base in tempo reale e capacità di blocco
¢ Timer da guardia configurabile
2 timer a 16 bit con: 2 input capture, 2 out put compares, input clock esterno su un timer, modalità PWM e Pulse generator
■ 3 Interfacce di comunicazione
Interfaccia seriale sincrona SPI
Interfaccia multimaster I2C (SMBus V1.1 Compatibile)
Interfaccia seriale asincrona SCI
■ 1 periferiche analogiche
- ADC a 10 bit con 6 canali di ingresso
■ Set di istruzioni
¢ manipolazione di dati a 8 bit
- 63 istruzioni di base con rilevamento illegale del codice operativo
17 modalità principali di indirizzamento
- 8 x 8 istruzione di moltiplicazione senza segno
■ Strumenti di sviluppo
¢ pacchetto completo di sviluppo hardware/software
