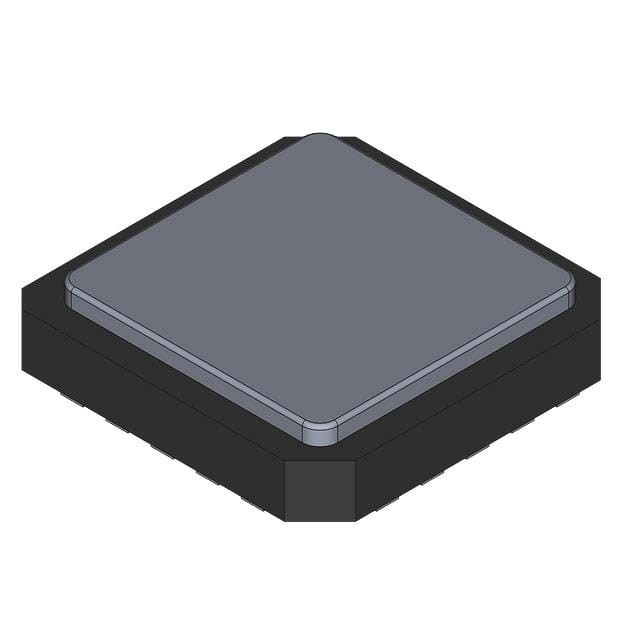

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Visualizzazione

ATtiny24/44/84 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATtiny24/44/84 raggiunge throughputs che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
120 istruzioni efficaci esecuzione della maggior parte dei cicli di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
• Memorie di programma e dati non volatili
2/4/8K byte di memoria flash programmabile in sistema (ATtiny24/44/84)
Durata: 10.000 cicli di scrittura/cancellazione
¥ 128/256/512 byte EEPROM programmabile in sistema (ATtiny24/44/84)
Durata: 100.000 cicli di scrittura/cancellazione
¢ 128/256/512 byte SRAM interna (ATtiny24/44/84)
¢ Blocco di programmazione per l'auto-programmazione dei dati Flash e EEPROM
Sicurezza
• Caratteristiche periferiche
¢ due timer/contatori, contatori a 8 e 16 bit con due canali PWM su entrambi
¢ ADC a 10 bit
8 canali monotoni
12 coppie di canali ADC differenziali con guadagno programmabile (1x, 20x)
Misurazione della temperatura
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interfaccia seriale universale
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
Fonti di interruzione esterne e interne

¢ modalità a bassa potenza inattivo, riduzione del rumore ADC, modalità standby e modalità di spegnimento
- Circuito di riavvio di accensione migliorato
Circuito di rilevamento programmabile
Oscillatore calibrato interno
Sensore di temperatura su chip
• I/O e pacchetti
- SOIC a 14 pin, PDIP e QFN/MLF a 20 pin: dodici linee di I/O programmabili
• Tensione di funzionamento:
¥ 1,8 - 5,5 V per ATtiny24V/44V/84V
- 2,7 - 5,5 V per ATtiny24/44/84
• Grado di velocità
ATtiny24V/44V/84V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny24/44/84: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Intervallo di temperatura industriale
• Basso consumo energetico
- Modalità attiva:
1 MHz, 1,8 V: 380 μA
- Modalità di spegnimento:
1.8V: 100 nA
