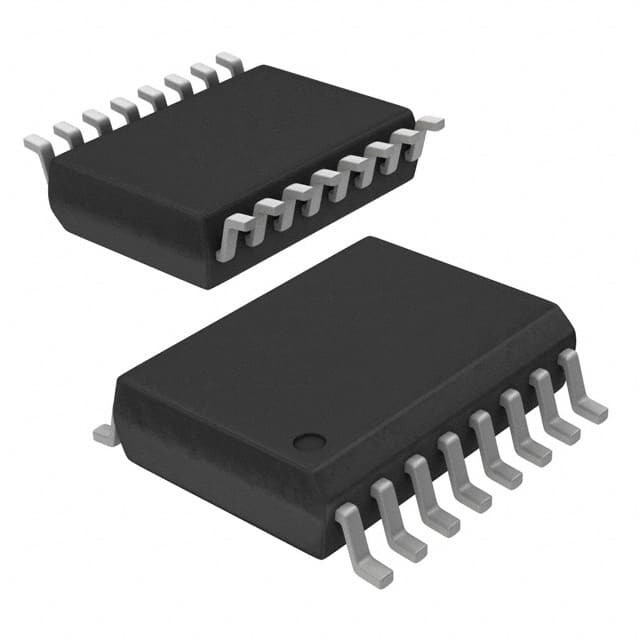

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelettronica

INTRODUZIONE

Lo ST7LITE1xB è un membro della famiglia di microcontrollori ST7.
Lo ST7LITE1xB dispone di memoria FLASH con capacità di programmazione in circuito (ICP) e programmazione in applicazione (IAP) byte per byte.
Sotto controllo software, il dispositivo ST7LITE1xB può essere posizionato in modalità WAIT, SLOW o HALT, riducendo il consumo di energia quando l'applicazione è in stato di inattività o standby.
Il set di istruzioni e le modalità di indirizzamento migliorate dello ST7 offrono sia potenza che flessibilità agli sviluppatori di software, consentendo la progettazione di codice applicativo altamente efficiente e compatto.In aggiunta alla gestione dei dati standard a 8 bit, tutti i microcontrollori ST7 sono dotati di manipolazione dei veri bit, moltiplicazione non segnata 8x8 e modalità di indirizzamento indiretto.

■ Ricordi

¢ fino a 4 Kbytes Flash esteso a singola tensione
(XFlash) Memoria del programma con protezione da lettura,
Programmazione in circuito e applicazioni
10K scrivere/
cicli di cancellazione garantiti, conservazione dei dati: 20 anni a 55°C.
256 byte di RAM
¢ EEPROM di dati da 128 byte con protezione da lettura.
300K cicli di scrittura/cancellazione garantiti,
conservazione dei dati: 20 anni a 55°C.
■ Clock, reset e supply management
Sistema di ripristino migliorato
¢ Supervisore di bassa tensione (LVD) migliorato
alimentatore principale e rilevatore di tensione ausiliario
(AVD) con capacità di interruzione per l'impiego
ing procedure di spegnimento sicuro
Fonti dell'orologio: oscillatore RC interno all'1%
(su ST7FLITE15B e ST7FLITE19B), risonatore in cristallo/ceramica o orologio esterno
Clock di ingresso interno a 32 MHz per timer di ricarica automatica
L'orologio interno di 4 o 8 MHz
5 modalità di risparmio energetico: arresto, arresto attivo, risveglio automatico da arresto, attesa e rallentamento
■ Porti I/O
- fino a 17 linee di I/O bidirezionali multifunzionali
7 uscite di lavandino
■ 5 timer
¢ Timer da guardia configurabile
¢ Due timer Lite a 8 bit con prescaler, 1 base in tempo reale e 1 input capture
Due timer di ricarica automatica a 12 bit con 4 PWM
le uscite, 1 cattura di input, 4 confronto di output
e una funzione di impulso
■ Interfaccia di comunicazione
Interfaccia seriale sincrona SPI
■ Interruzione della gestione
12 vettori di interruzione più TRAP e RESET
15 linee di interruzione esterne (su 4 vettori)
■ Comparatore analogo
■ Convertitore A/D
7 canali di ingresso
¢ Amplificatore operativo a guadagno fisso
Precisione da 0 a 430 mV (@ 5V VDD)
Precisione di 10 bit per 430 mV a 5 V (@ 5 VDD)
■ Set di istruzioni
¢ manipolazione di dati a 8 bit
- 63 istruzioni di base con rilevamento illegale del codice operativo
17 modalità principali di indirizzamento
8 x 8 istruzioni di moltiplicazione non segnate
■ Strumenti di sviluppo
¢ pacchetto completo di sviluppo hardware/software
¢ DM (Debug Module)
