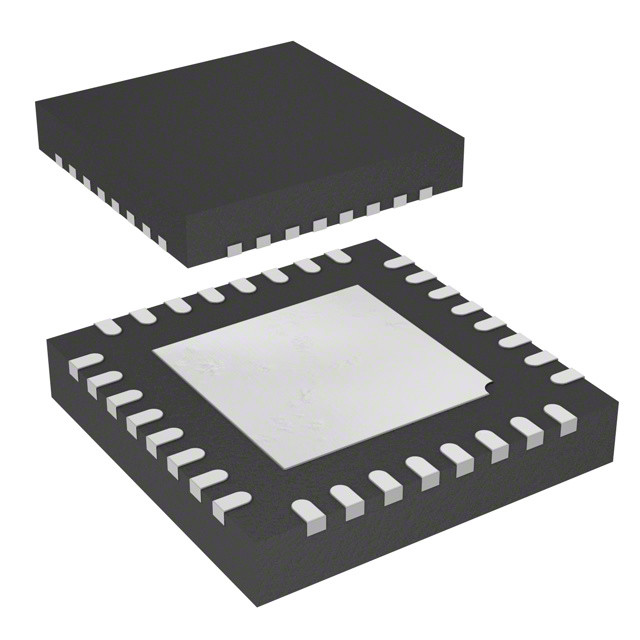

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Microchip Technology

Descrizione

AT89C5130A/31A-M è una versione Flash ad alte prestazioni dei microcontrollori a 8 bit a singolo chip 80C51 con funzioni USB a piena velocità.

Caratteristiche

• Core 80C52X2 (6 orologi per istruzione)
La frequenza massima del nucleo è di 48 MHz in modalità X1, 24 MHz in modalità X2.
Indicatore di dati duplice

3 Timer/contatori a 16 bit: T0, T1 e T2
256 byte di RAM di Scratchpad
• 16/32 Kbyte On-chip Flash EEPROM Programmazione in sistema tramite USB
Byte e pagina (128 byte) Cancellare e scrivere
100k Cicli di scrittura
• EEPROM da 3 KbyteFlash per bootloader
Byte e pagina (128 byte) Cancellare e scrivere
100k Cicli di scrittura
• 1 Kbyte di dati EEPROM (
Byte e pagina (128 byte) Cancellare e scrivere
100k Cicli di scrittura
• RAM estesa sul chip (ERAM): 1024 byte
• Monitor integrato dell'alimentazione (POR/PFD) per la sorveglianza dell'alimentazione interna
• Modulo compatibile a piena velocità USB 1.1 e 2.0 con interruzione al completamento del trasferimento
¢ Endpoint 0 per i trasferimenti di controllo: 32 byte FIFO
6 Endpoint programmabili con direzioni di ingresso o di uscita e con trasferimenti a turni, interrotti o isoncroni
• Endpoint 1, 2, 3: FIFO da 32 byte
• Endpoint 4, 5: FIFO da 2 x 64 byte con doppio tamponamento (modalità ping-pong)
• Endpoint 6: FIFO da 2 x 512 byte con doppio tamponamento (modalità ping-pong)
¢ sospendere/riprendere le interruzioni
️ 48 MHz PLL per il funzionamento di autobus a piena velocità
Disconnessione del bus su richiesta del microcontrollore
• 5 canali PCA (Programmable Counter Array) con capacità di 16-bit Counter, High-speed Output, Compare/Capture, PWM e Watchdog Timer
• Timer di controllo hardware programmabile (una volta abilitato con ripristino): da 100 ms a 3 s a 8 MHz
• Interfaccia di interruzione della tastiera sulla porta P1 (8 bit)
• TWI (Two Wire Interface) 400Kbit/s
• Interfaccia SPI (Master/Slave Mode)
• 34 pin di I/O
• 4 uscite LED a azionamento diretto con sorgenti di corrente programmabili: 2-6-10 mA tipica
• Sistema di interruzione di priorità a 4 livelli (11 fonti)
• Modalità di inattività e di spegnimento
• Oscillatore on-chip da 0 a 24 MHz con PLL analogo per la sintesi a 48 MHz
• Intervallo di temperatura industriale
• Fornitura di alimentazione a raggio esteso: da 2,7V a 5,5V (3,3V a 5,5V necessari per l'USB)
• Pacchetti: PLCC52, VQFP64, QFN32
