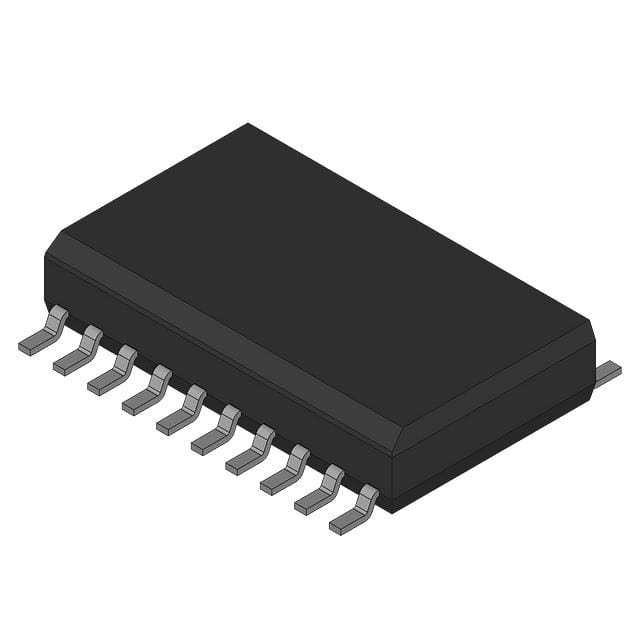

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Visualizzazione

ATtiny40 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATtiny40 raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
54 Instruzioni potenti La maggior parte delle esecuzioni a ciclo di orologio singolo
16 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 12 MIPS a 12 MHz
• Memorie di programma e dati non volatili
4K byte di memoria di programmazione flash programmabile in sistema
256 byte SRAM interna
¢ Cicli di scrittura/cancellazione flash: 10,000
Ritenzione dei dati: 20 anni a 85 °C / 100 anni a 25 °C
• Caratteristiche periferiche
Un timer/controllore a 8 bit con due canali PWM
Un timer/controllore da 8/16 bit
Convertitore analogico-digitale a 10 bit
• 12 canali a singola destinazione
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interfaccia seriale SPI master/slave
Interfaccia seriale TWI
• Caratteristiche speciali del microcontrollore
Programmabile nel sistema
Fonti di interruzione esterne e interne
¢ modalità a bassa potenza inattivo, riduzione del rumore ADC, modalità stand-by e di spegnimento
- Circuito di riavvio di accensione migliorato
Oscillatore calibrato interno
• I/O e pacchetti
- 20 pin SOIC/TSSOP: 18 linee di I/O programmabili
VQFN/MLF a 20 pannelli: 18 linee di I/O programmabili
• Tensione di funzionamento:
¥ 1,8 ¥ 5,5 V
• Voltaggio di programmazione:
5V
• Grado di velocità
0 4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5.5V
0 12 MHz @ 4.5 5.5V
• Intervallo di temperatura industriale
• Basso consumo energetico
- Modalità attiva:
• 200 μA a 1 MHz e 1,8 V
¢ Modalità di inattività:
• 25 μA a 1 MHz e 1,8 V
- Modalità di spegnimento:
• < 0,1 μA a 1,8 V
