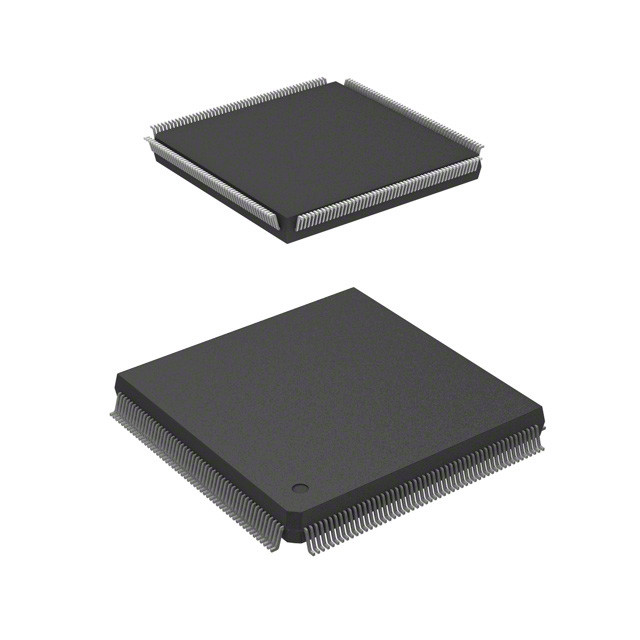

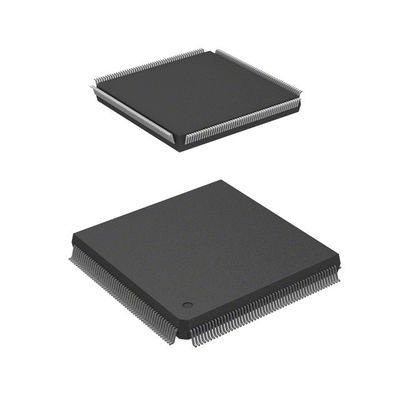

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Infineon Technologies

■ DESCRIPZIONE

La serie Fujitsu MB91360G è un microcontrollore standard contenente una vasta gamma di periferiche I/O e funzioni di controllo del bus.La serie MB91360G è dotata di un core RISC CPU (serie FR50) a 32 bit ed è adatta per applicazioni di controllo incorporato che richiedono elaborazioni CPU ad alte prestazioni e ad alta velocitàLa serie MB91360G contiene anche una memoria cache di istruzioni fino a 4 Kbyte e altre memorie interne per migliorare la velocità di esecuzione della CPU.

■ FUNZIONALITÀ

• Tempo di esecuzione: fino a 15,6 ns (64 MHz)
• CPU della serie FR50: architettura RISC
La CPU ha un'architettura di registri di uso generale con un'implementazione numerica migliorata, per cui un'ampia gamma di
la gamma di istruzioni di ramificazione ritardate riduce le perdite di tempo di esecuzione dovute a interruzioni della condotta.
Le istruzioni di manipolazione dei bit e le istruzioni di accesso alla memoria sono state migliorate, con conseguente miglioramento del codice.
efficienza e velocità di esecuzione per l'attuazione dei controlli.
• Una struttura di pipeline a cinque fasi consente l'elaborazione ad alta velocità (una istruzione per ciclo)
• Spazio di indirizzi lineari a 32 bit: 4 Gbytes
• Dimensioni fisse di istruzioni a 16 bit (istruzioni di base)
• Moltiplicazione/divisione in passo ad alta velocità
• Processo di interruzione ad alta velocità (6 cicli)
• Registri di uso generale: 16 × 32 bit
• Unità di interfaccia bus esterna con una vasta gamma di funzioni
Divide lo spazio della memoria esterna in un massimo di otto aree.
selezione (8, 16, 32 bit) e dimensione dell'area può essere specificata per ogni area.
• Bus di indirizzi fino a 32 bit di larghezza
• Funzione di attesa automatica programmabile
• Cache delle istruzioni interne
La serie MB91360G contiene una cache di istruzioni fino a 4 Kbyte per migliorare la velocità di esecuzione dei programmi esterni.
• Caching associativo a due vie
• DMAC
L'accesso diretto alla memoria (DMA) può essere utilizzato per eseguire vari tipi di trasferimento di dati senza passare attraverso la CPU.
• Otto canali (compresi fino a 3 canali esterni)
• Tre modalità di trasferimento supportate: singolo/blocco, burst, trasferimento continuo
• Meccanismi di controllo del consumo energetico
La serie MB91360G contiene una serie di funzioni per il controllo dell'orologio di funzionamento per ridurre il consumo di energia.
• Controllo software: funzioni di sospensione e di arresto/orologio in tempo reale
• Controllo dell'hardware: funzione di standby dell'hardware
• Funzione di ingranaggio (dividitore): le frequenze di clock della CPU e delle periferiche possono essere impostate indipendentemente.
• Contiene una serie di funzioni periferiche
• UART, timer
• Orologio in tempo reale (con funzione di subclock opzionale e modulo di calibrazione di subclock)
• Controllo del motore passo a passo
• Generatore sonoro
• Serial IO (SIO), SIO-Prescaler
• Ripristinare l' spegnimento
• Comparatore di allarmi
• IO-Timer
• Interfaccia I2C
• Convertitore D/A a 10 bit
• Interfaccia CAN
• convertitore A/D a 10 bit
• Timer di ricarica a 16 bit
• Timer PWM a 16 bit
• Timer da cane da guardia
• Modulo di ricerca bit
• Controller di interruzione
• Input di interruzione esterni
• funzione di porta I/O
• Livelli interrotti
16 livelli di interruzione mascherabili
• Altri
• tensione dell'alimentazione
• Utilizzo di un alimentatore a 5 V, il regolatore interno crea un alimentatore interno di 3,3 V
• Pacchetto: MB91FV360GA utilizza un pacchetto PGA401, MB91F362GA viene fornito in un pacchetto QFP208 e MB91F369GA in un pacchetto QFP160.
