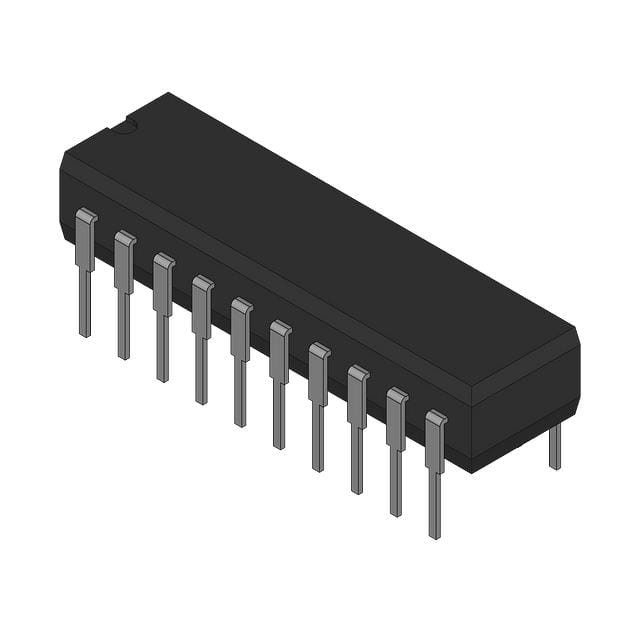

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Visualizzazione

L'ATtiny261/461/861 è un microcontrollore CMOS a 8 bit a bassa potenza basato sull'architettura LButtonRISC migliorata AVR.l'ATtiny261/461/861 raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
123 istruzioni efficaci esecuzione della maggior parte dei cicli di orologeria singola
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
• Memorie di programma e dati non volatili
2/4/8K Byte di memoria di programmazione programmabile in sistema Flash (ATtiny261/461/861) Durabilità: 10.000 cicli di scrittura / cancellazione
128/256/512 byte EEPROM programmabile in sistema (ATtiny261/461/861) Durabilità: 100.000 cicli di scrittura/cancellazione
¢ 128/256/512 byte SRAM interna (ATtiny261/461/861)
¢ Blocco di programmazione per programmazione automatica Flash Program e EEPROM Data Security
• Caratteristiche periferiche
Timer/controllore a 8/16 bit con prescaler e due canali PWM
8/10-bit High Speed Timer/Counter con prescaler separato
3 uscite PWM ad alta frequenza con uscita separata Confronta registri Generatore di tempo morto programmabile
Interfaccia seriale universale con rilevatore di condizione di avvio
¢ ADC a 10 bit
11 Canali a fine singolo
16 coppie di canali ADC differenziali
15 coppie di canali ADC differenziali con guadagno programmabile (1x, 8x, 20x, 32x)
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
Fonti di interruzione esterne e interne
Low Power Idle, ADC Noise Reduction, e modalità di spegnimento
- Circuito di riavvio di accensione migliorato
Circuito di rilevamento programmabile
Oscillatore calibrato interno
• I/O e pacchetti
16 linee di I/O programmabili
️ 20 pin PDIP, 20 pin SOIC e 32 pad MLF
• Tensione di funzionamento:
¥ 1,8 - 5,5 V per ATtiny261V/461V/861V
- 2,7 - 5,5 V per ATtiny261/461/861
• Grado di velocità:
ATtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Intervallo di temperatura industriale
• Basso consumo energetico
¢ Modalità attiva: 1 MHz, 1,8 V: 380 μA
¢ Modalità di disattivazione: 0,1 μA a 1,8 V
