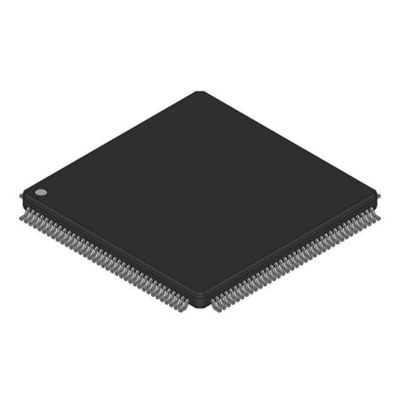

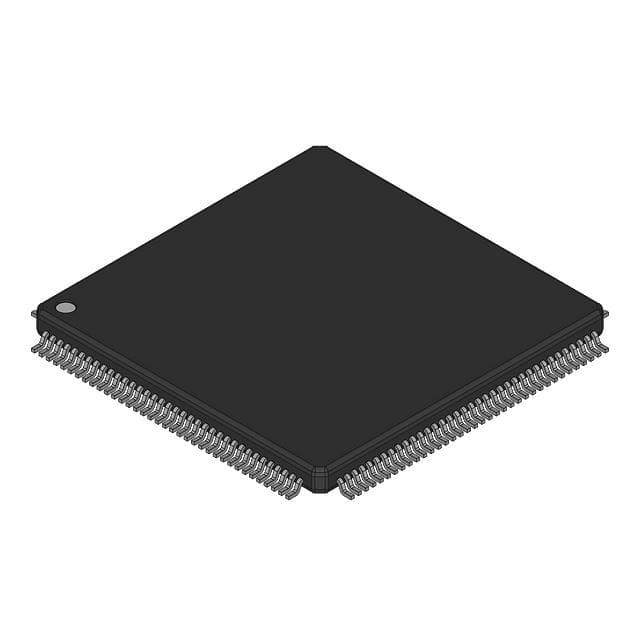

MC68332AVEH16 IC MCU 32BIT ROMLESS 132PQFP Semiconduttore a scala libera

Il MC68332, un microcontrollore a 32 bit altamente integrato, combina capacità di manipolazione dei dati ad alte prestazioni con potenti sottosistemi periferici.L'MCU è costituito da moduli standard che si interfacciano tramite un bus intermodulare comune (IMB)La standardizzazione facilita il rapido sviluppo di dispositivi su misura per applicazioni specifiche.

Caratteristiche

• Central Processing Unit (CPU32)
Architettura a 32 bit
Implementazione della memoria virtuale
Instruzioni di ricerca e interpolazione delle tabelle
Improved exception handling for controller applications (Miglioramento della gestione delle eccezioni per le applicazioni del controllore)
Supporto linguistico di alto livello
️ Modalità di debug in background
 Funzionamento completamente statico
• Modulo di integrazione del sistema (SIM)
Supporto esterno per il bus
¢ Output programmabili per la selezione dei chip
Logica della protezione del sistema
¢ Timer da cane da guardia, monitor di orologio e monitor di autobus
2 porte di ingresso/uscita a doppia funzione da 8 bit
¢ Una porta di uscita a doppia funzione a 7 bit
Sistema di orologeria a ciclo bloccato in fase (PLL)
• Unità di elaborazione del tempo (TPU)
¢ Micromotore dedicato che opera indipendentemente dalla CPU32
16 canali e pin indipendenti e programmabili
Qualsiasi canale può eseguire qualsiasi funzione temporale
Due registri di conteggio del timer con prescaler programmabili
¢ Livelli di priorità dei canali selezionabili
• Modulo seriale in coda (QSM)
Interfaccia di comunicazione seriale migliorata
Interfaccia periferica seriale in coda
¢ Una porta a doppia funzione a 8 bit
• Modulo RAM statico con capacità di emulazione TPU (TPURAM)
2 Kbyte di RAM statica
Può essere utilizzata come RAM normale o RAM di emulazione di microcodici TPU
