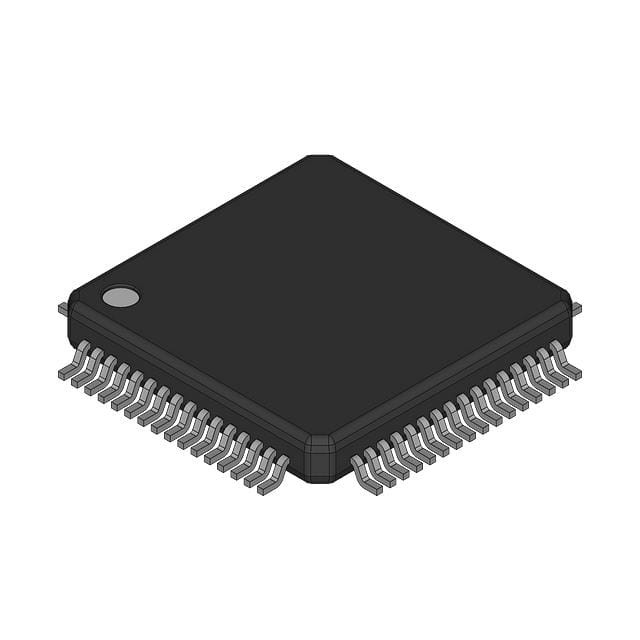

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP Semiconduttore a scala libera

Descrizione generale

Introduzione
L'MC68HC908GR8 è un membro della famiglia M68HC08 a basso costo e alte prestazioni di microcontrollori a 8 bit (MCU).Tutte le MCU della famiglia utilizzano l'unità di elaborazione centrale M68HC08 avanzata (CPU08) e sono disponibili con una varietà di moduli, dimensioni e tipi di memoria e tipi di pacchetti.
Questo documento descrive anche l'MC68HC908GR4. L'MC68HC908GR4 è un dispositivo identico all'MC68HC908GR8 tranne che ha meno memoria flash.Solo quando esistono differenze rispetto al MC68HC908GR8, il MC68HC908GR4 è specificatamente menzionato nel testo..

Caratteristiche

Per comodità, le caratteristiche sono state organizzate per riflettere:
• Caratteristiche standard del MC68HC908GR8
• Caratteristiche della CPU08

Caratteristiche standard del MC68HC908GR8

• Architettura M68HC08 ad alte prestazioni ottimizzata per i compilatori C
• Completamente compatibile verso l'alto con le famiglie di codici di oggetti M6805, M146805 e M68HC05
• Frequenza del bus interno a 8 MHz
• Sicurezza della memoria dei programmi FLASH (1)
• Firmware di programmazione su chip per l'uso con il personal computer host che non richiede un'elevata tensione per l'accesso
• Programmazione interna al sistema
• Funzioni di protezione del sistema:
¢ Ripristino del computer in funzione (COP) opzionale
¢ rilevamento a bassa tensione con ripristino facoltativo e punti di scatto selezionabili per il funzionamento a 3,0 V e 5,0 V
¢ rilevamento illegale del codice operativo con reset
¢ Rilevazione di indirizzi illegali con ripristino
• Progettazione a basso consumo; completamente statico con modalità di arresto e attesa
• modalità di funzionamento standard a bassa potenza:
Modalità di attesa
️ modalità di arresto
• Pin di reset master e reset di accensione (POR)
• 7680 byte di memoria FLASH on-chip sulla MC68HC908GR8 e 4096 byte di memoria FLASH on-chip sulla MC68HC908GR4 con capacità di programmazione in circuito della memoria di programma FLASH
• 384 byte di memoria a accesso casuale (RAM) su chip
• modulo di interfaccia per periferiche seriale (SPI)
• Modulo di interfaccia di comunicazione seriale (SCI)
• Un modulo di interfaccia a 16 bit e a 2 canali (TIM1) e un modulo a 16 bit e a 1 canali (TIM2) con capacità di cattura dei dati di ingresso, confronto dei dati di uscita e PWM selezionabili su ciascun canale
• convertitore analogico-digitale (ADC) a 6 canali e a 8 bit di approssimazione successiva
• modulo BREAK (BRK) per consentire l'impostazione di un singolo punto di interruzione durante il debug del circuito
• Pull-ups interni su IRQ e RST per ridurre i costi del sistema clienti
• Modulo generatore di orologio con PLL compatibile con cristalli 32 kHz su chip (loop di blocco di fase)
• fino a 21 pin di ingresso/uscita (I/O) di uso generale, compresi:
19 pin di I/O a funzione condivisa
- fino a due pin di I/O dedicati, a seconda della scelta del pacchetto
• Pullup selezionabili su input solo sulle porte A, C e D. La selezione è basata su un bit di porta individuale.
Durante la modalità di uscita, i pull-up sono disattivati.
• Capacità di fonte ad alta corrente di 10 mA su tutti i perni della porta
• Capacità di affondamento/sorgente di corrente superiore a 15 mA su PTC0 PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• il bit di abilitazione della modalità di arresto dell'oscillatore (OSCSTOPENB) nel registro CONFIG per consentire all'utente di selezionare se accendere o disattivare l'oscillatore durante la modalità di arresto;
• Porta di risveglio della tastiera a 4 bit
• Pacchetto a doppia in linea (SDIP) a 42 pin, pacchetto quad-piatto (QFP) a 32 pin, pacchetto a doppia in linea in plastica a 28 pin (DIP) o circuito integrato a contorno piccolo a 28 pin (SOIC)
• Le caratteristiche specifiche del MC68HC908GR8 in DIP a 28 pin e SOIC a 28 pin sono:
La porta B è di soli 4 bit: PTB0PTB3; modulo ADC a 4 canali
Non c' è alcuna porta C

Caratteristiche della CPU08

Le caratteristiche del CPU08 includono:
• Modello di programmazione HC05 migliorato
• Ampie funzioni di controllo del circuito
• 16 modalità di indirizzo (otto in più rispetto all'HC05)
• Registro indice a 16 bit e puntatore di stack
• Trasferimenti di dati da memoria a memoria
• Instruzione rapida di moltiplicazione 8 × 8
• Instruzione rapida di divisione 16/8
• istruzioni decimali (BCD) a codici binari
• Ottimizzazione per le applicazioni del controller
• Supporto efficace della lingua C
