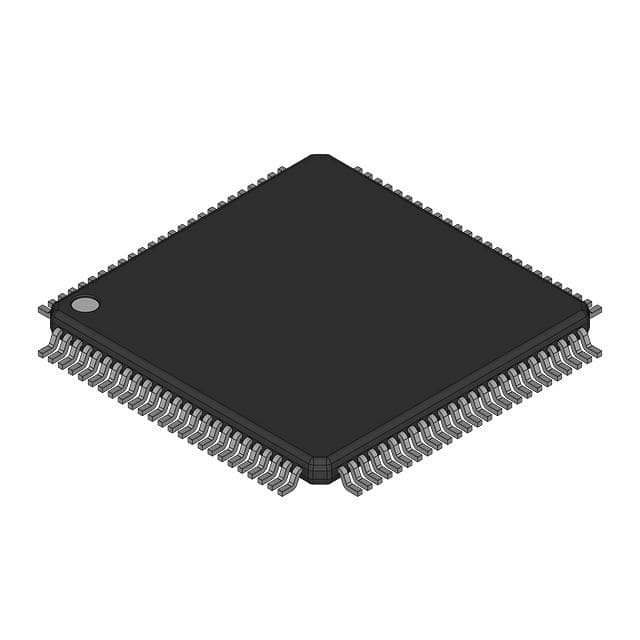

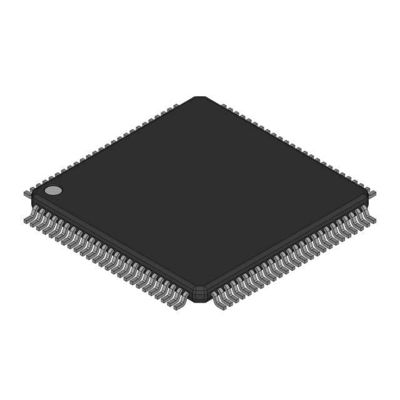

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Visualizzazione

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPLe funzioni periferiche di 100 pin e 144 pin sono comuni. Questi microcomputer a singolo chip operano utilizzando istruzioni sofisticate con un elevato livello di efficienza delle istruzioni.Con 16M byte di spazio di indirizzoSono dotati anche di un moltiplicatore e di un DMAC integrati, che li rendono ideali per il controllo di apparecchiature per ufficio, comunicazioni, industria,e altre applicazioni di elaborazione ad alta velocità.

Caratteristiche

• Capacità di memoria (cfr. figura di espansione della memoria).
RAM da 10 a 24 Kbyte
• Tempo di esecuzione più breve dell'istruzione......50ns (f ((XIN) = 20MHz)
• tensione di alimentazione...........................4.2 a 5.5V (f ((XIN) = 20MHz)
Maschera ROM, ROM esterna e versioni di memoria flash
2.7 a 5.5V (f ((XIN) = 10MHz)
Maschera ROM, ROM esterna e versioni di memoria flash
• Basso consumo di energia..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz senza attesa software,Vcc=5V)
• Interruzioni: 29 fonti di interruzione interne e 8 fonti di interruzione esterne,
5 interruzione del software
Fonti; 7 livelli (compresa l'interruzione della chiave di ingresso)
• Timer multifunzione a 16 bit 5 timer di uscita + 6 timer di ingresso
• Serial I/O: 5 canali per UART o sincroni con orologio
• DMAC 4 canali (trigger: 31 fonti)
• DRAMC utilizzato per EDO, FP, CAS prima dell'aggiornamento RAS, auto-aggiornamento
• Convertisore A/D................................... 10 bit X 8 canali (espandibile fino a 10 canali)
• Convertitore D/A: 8 bit x 2 canali
• Circuito di calcolo CRC
• XY convertitore........................1 circuito
• Timer da cane da guardia 1 riga
• I/S programmabile.......................87 linee: versione a 100 pin, 123 linee: versione a 144 pin
• Porta di ingresso 1 linea (P85 condiviso con pin NMI)
• Espansione della memoria.......................... Disponibile (16 M byte)
• Chip selezione di uscita........................ 4 linee
• Circuito di generazione dell'orologio.......................2 circuiti di generazione dell'orologio incorporati
(resistenza di feedback integrata e oscillatore esterno in ceramica o quarzo)

Applicazioni

Audio, telecamere, attrezzature da ufficio, attrezzature di comunicazione,
attrezzature portatili, ecc.
