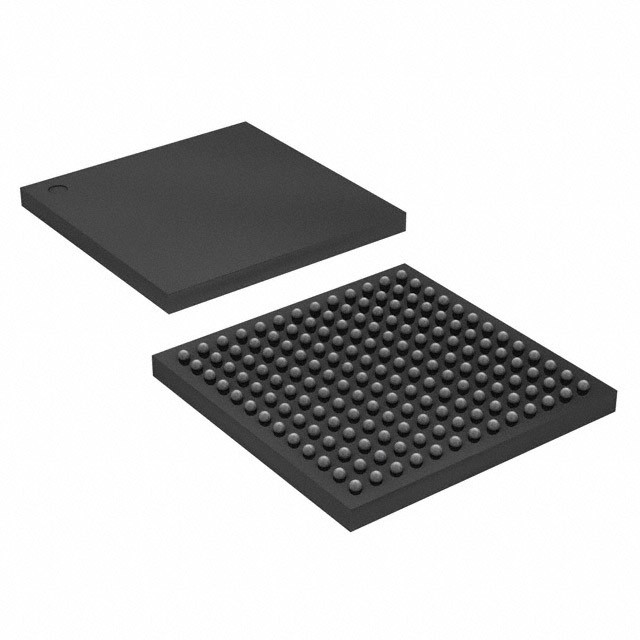

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelettronica

Descrizione

I dispositivi STM32L4R5xx, STM32L4R7xx e STM32L4R9xx sono una famiglia di microcontrollori a bassa potenza (serie STM32L4+) basati sul core RISC Arm® Cortex®-M4 a 32 bit ad alte prestazioni.Operano a frequenze fino a 120 MHz.

Il nucleo Cortex-M4 è dotato di un'unità a virgola galleggiante (FPU) di precisione singola, che supporta tutte le istruzioni di elaborazione dei dati di precisione singola Arm® e tutti i tipi di dati.Il core CortexM4 implementa anche un insieme completo di istruzioni DSP (digital signal processing) e un'unità di protezione della memoria (MPU) che migliora la sicurezza dell'applicazione.

Questi dispositivi incorporano memorie ad alta velocità (2 MB di memoria Flash e 640 Kbyte di SRAM),un controller di memoria esterna flessibile (FSMC) per memorie statiche (per dispositivi con pacchetti di 100 pin o più), due interfacce di memoria flash OctoSPI (disponibili su tutti i pacchetti) e una vasta gamma di I/O e periferiche avanzate collegate a due bus APB, due bus AHB e una matrice multi-bus AHB a 32 bit.

I dispositivi STM32L4Rxxx incorporano diversi meccanismi di protezione per la memoria Flash incorporata e la SRAM: protezione da lettura, protezione da scrittura, protezione da lettura di codice proprietario e un firewall.

Questi dispositivi offrono un ADC veloce a 12 bit (5 Msps), due comparatori, due amplificatori operativi, due canali DAC, un buffer di riferimento di tensione interna, un RTC a bassa potenza, due timer a 32 bit di uso generale,due timer PWM a 16 bit dedicati al controllo del motoreI dispositivi supportano quattro filtri digitali per modulatori sigma delta esterni (DFSDM).Disponibili fino a 24 canali di rilevamento capacitivi.

Caratteristiche

• Potenza ultra-bassa con FlexPowerControl
¥ 1,71 a 3,6 V di alimentazione
-40 °C a 85/125 °C
¢ modalità di acquisizione di lotti (BAM)
- 305 nA in modalità VBAT: alimentazione per i registri di backup RTC e 32x32 bit
- 33 nA modalità di spegnimento (5 pin di sveglia)
- 125 nA in modalità standby (5 pin di risveglio)
️ 420 nA in modalità Standby con RTC
¢ 2,8 μA Ferma 2 con RTC
️ 110 μA/MHz in modalità di funzionamento (modalità LDO)
️ 43 μA/MHz modalità di funzionamento (@ 3,3 V SMPS mode)
5 μs di sveglia dalla modalità Stop
¢ ripristino del brownout (BOR) in tutte le modalità tranne che in quella di spegnimento
Matrice di interconnessione
• Core: CPU Arm® Cortex®-M4 a 32 bit con FPU, acceleratore adattivo in tempo reale (ART Accelerator) che consente l'esecuzione in stato di attesa 0 dalla memoria Flash, frequenza fino a 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) e istruzioni DSP
• Indice di riferimento per le prestazioni
¥ 1,25 DMIPS/MHz (Drystone 2.1)
¢ 409,20 Coremark® (3,41 Coremark/MHz @120 MHz)
• Indice di riferimento energetico
233 punteggio ULPMarkTMCP
¢ 56,5 punteggio ULPMarkTMPP
• Fonti dell'orologio
Oscillatore a cristallo da 4 a 48 MHz
Oscillatore a cristalli a 32 kHz per RTC (LSE)

L'oscillatore multivelocità interno da 100 kHz a 48 MHz, automatizzato da LSE (precisione superiore a ±0,25%)
- 48 MHz interni con recupero orario
3 PLL per orologio di sistema, USB, audio, ADC
• RTC con calendario HW, allarmi e taratura
• Fino a 24 canali di rilevamento capacitivi: supporto touchkey, sensori touch lineari e rotanti
• Grafica avanzata
Acceleratore Chrom-ART (DMA2D) per la creazione di contenuti grafici avanzati
¢ Chrom-GRC (GFXMMU) che consente l'ottimizzazione fino al 20% delle risorse grafiche
Controller host MIPI® DSI con due corsie DSI con velocità fino a 500 Mbits/s ciascuna
Controller LCD-TFT
• Timer 16x: 2 x 16 bit di controllo motore avanzato, 2 x 32 bit e 5 x 16 bit di uso generale, 2 x 16 bit di base, 2 x 16 bit di bassa potenza (disponibile in modalità Stop), 2 x guardie, timer SysTick
• Fino a 136 I/O veloci, la maggior parte con tolleranza a 5 V, fino a 14 I/O con alimentazione indipendente fino a 1,08 V
• Ricordi
2 MByte Flash, 2 banche di lettura-scritta, protezione proprietaria contro la lettura del codice
640 Kbyte di SRAM, di cui 64 Kbyte con controllo di parità hardware
Interfaccia di memoria esterna per le memorie statiche che supportano le memorie SRAM, PSRAM, NOR, NAND e FRAM
Interfaccia di memoria OctoSPI
• filtri digitali 4x per modulatore sigma delta
