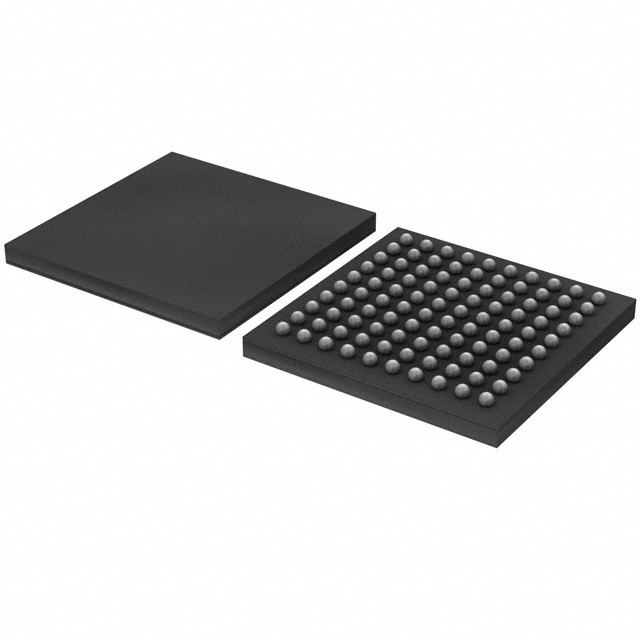

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Tecnologia a microchip

Visualizzazione

L'ATmega640/1280/1281/2560/2561 è un microcontrollore CMOS a 8 bit a bassa potenza basato sull'architettura RISC avanzata AVR.l'ATmega640/1280/1281/2560/2561 raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore ad alta prestazione e a bassa potenza Atmel® AVR® a 8 bit
• Architettura RISC avanzata
135 Instruzioni efficaci La maggior parte delle esecuzioni a ciclo di orologio
32 × 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 16 MIPS a 16MHz
¢ Multiplicatore a 2 cicli su chip
• Segmenti di memoria non volatili ad alta resistenza
64K/128K/256KBytes di flash autoprogrammabile in sistema
4Kbytes EEPROM
8Kbytes SRAM interna
️ Cicli di scrittura/cancellazione:10,000 Flash/100,000 EEPROM
Conservazione dei dati: 20 anni a 85°C/ 100 anni a 25°C
Sezione di codice di avvio opzionale con bit di blocco indipendenti
• Programmazione del sistema tramite programma di avvio del chip
• Vero funzionamento di lettura e scrittura
¢ Programmazione di blocco per la sicurezza del software
• Durabilità: fino a 64Kbyte di spazio di memoria esterno opzionale
• Supporto per la libreria Atmel® QTouch®
- pulsanti, cursori e ruote a tocco capacitivi
Acquisizione di QTouch e QMatrix
Fino a 64 canali sensoriali
• Interfaccia JTAG (conforme alla norma IEEE® 1149.1)
Capacità di scansione di confine secondo lo standard JTAG
Supporto esteso per il debug sul chip
Programmazione di Flash, EEPROM, Fuse e Lock Bits attraverso l'interfaccia JTAG
• Caratteristiche periferiche
Due timer/contatori a 8 bit con prescaler separato e modalità di confronto
4 timer/contatori a 16 bit con prescaler separato, modalità di confronto e cattura
¢ Contatore in tempo reale con oscillatore separato
4 canali PWM a 8 bit
6/12 canali PWM con risoluzione programmabile da 2 a 16 bit (ATmega1281/2561, ATmega640/1280/2560)
Modulatore di confronto di uscita
- 8/16 canali, ADC a 10 bit (ATmega1281/2561, ATmega640/1280/2560)
¢ 2/4 Serial USART programmabile (ATmega1281/2561, ATmega640/1280/2560)
Interfaccia seriale SPI master/slave
Interfaccia seriale a due fili orientata ai byte
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore calibrato interno
Fonti di interruzione esterne e interne
6 modalità di sonno: inattivo, riduzione del rumore ADC, risparmio di energia, spegnimento, standby e standby prolungato
• I/O e pacchetti
- 54/86 Linee di I/O programmabili (ATmega1281/2561, ATmega640/1280/2560)
¢ QFN/MLF a 64 schede, TQFP a 64 lead (ATmega1281/2561)
- 100 piombo TQFP, 100 palle CBGA (ATmega640/1280/2560)
RoHS/Fully Green
• Intervallo di temperatura:
-40°C a 85°C industriali
• Consumo di energia estremamente basso
¢ modalità attiva: 1MHz, 1,8V: 500μA
¢ Modalità di disattivazione: 0,1 μA a 1,8 V
• Grado di velocità:
¢ ATmega640V/ATmega1280V/ATmega1281V
• 0 - 4MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2,7V - 5,5V, 0 - 16MHz @ 4,5V - 5,5V
- ATmega2560/ATmega2561:
• 0 - 16MHz @ 4,5V - 5,5V
