SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Tecnologie Infineon

Introduzione

Il C161K/O è un derivato della famiglia Infineon C166 di microcontrollori CMOS a singolo chip.5 milioni di istruzioni al secondo) con funzionalità periferiche e capacità IO avanzateIl C161K/O è particolarmente adatto per applicazioni sensibili ai costi.

• CPU a 16 bit ad alte prestazioni con pipeline a 4 fasi

Tempo di ciclo di istruzioni di 80 ns a 25 MHz
400 ns Multiplicazione (16 × 16 bit), 800 ns Divisione (32 / 16 bit)
️ Facilità di manipolazione di bit booleani migliorate
Instruzioni aggiuntive per il supporto di HLL e sistemi operativi
Il progetto basato su registri con banche di registri multiple variabili
Supporto per la commutazione di contesti a ciclo unico
16 MBytes Spazio di indirizzo lineare totale per codice e dati
Area del registro delle funzioni speciali del chip di 1024 byte
• Sistema di interruzione a 16 livelli di priorità con 20 sorgenti, campionamento fino a 40 ns
• Facilità di trasferimento di dati a ciclo singolo a 8 canali
Controller di eventi periferici (PEC)
• Generazione dell'orologio tramite prescaler o tramite ingresso diretto dell'orologio
• Moduli di memoria su chip
2 KBytes di RAM interna sul chip (IRAM) su C161O
1 KByte di IRAM su C161K
• Moduli periferici su chip
Due unità multifunzionali di timer con 5 timer su C161O.
un'unità di cronometraggio con 3 cronometri su C161K
2 canali seriali (sincroni/asincroni e sincroni ad alta velocità)
• Spazio di indirizzo esterno fino a 4 MBytes per codice e dati
¢ Caratteristiche del bus esterno programmabili per diversi intervalli di indirizzi
¢ Bus di indirizzo/dati esterni multiplexati o demultiplexati con 8-bit o 16-bit
Larghezza del bus dati
Quattro segnali di selezione di chip programmabili su C161O,
due segnali di selezione del chip su C161K
• Modalità di inattività e di spegnimento
• Timer programmabile per cani da guardia
• Fino a 63 linee di I/O di uso generale
• alimentazione: il C161K/O può essere alimentato da un alimentatore a 5 o 3 V
• supportato da una vasta gamma di strumenti di sviluppo come i compilatori C,
Pacchetti di Macro-Assembler, Emulatori, Tavole di Valutazione, HLL-Debuggers,
Simulatori, disassemblatori di analizzatori logici, schede di programmazione
• Bootstrap Loader su chip

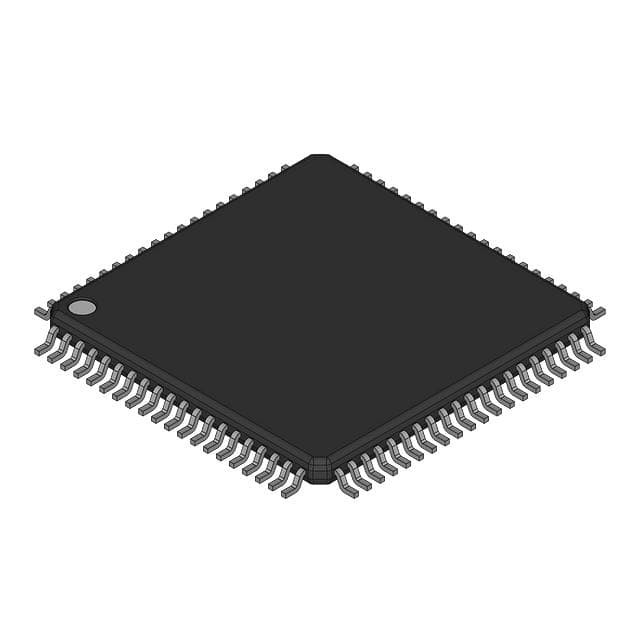

• pacchetto MQFP da 80 pin (spazio 0,65 mm)
