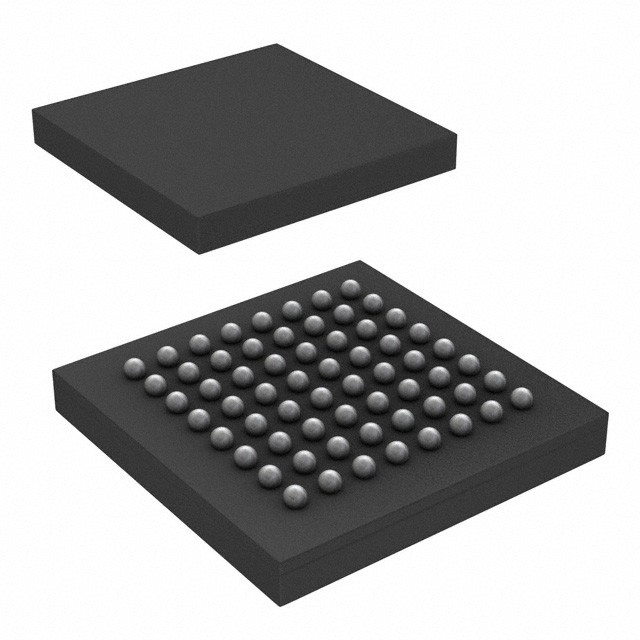

ATSAMD21J18A-CUT IC MCU 32BIT 256KB FLASH 64UFBGA Tecnologia microchip

ATSAM3U4/2/1 Descrizione

La serie Atmels SAM3U è un membro di una famiglia di microcontrollori Flash basati sul processore ARM Cortex-M3 RISC a 32 bit ad alte prestazioni.Opera ad una velocità massima di 96 MHz e dispone di 256 Kbyte di Flash e fino a 52 Kbyte di SRAMIl set di periferiche include una porta USB ad alta velocità con trasmettitore incorporato, un MCI ad alta velocità per SDIO/SD/MMC, un'interfaccia bus esterna con controller flash NAND,fino a 4xUSART (SAM3U1C/2C/4C hanno 3), fino a 2xTWI (SAM3U1C/2C/4C hanno 1), fino a 5xSPI SAM3U1C/2C/4C hanno 4), nonché timer 4xPWM, timer 3x di uso generale a 16 bit, un RTC, un ADC a 12 bit e un ADC a 10 bit.

Caratteristiche

• Il nucleo
¢ ARM® Cortex®-M3 revisione 2.0 in esecuzione fino a 96 MHz
Unità di protezione della memoria (MPU)
Set di istruzioni Thumb®-2
• Ricordi
- da 64 a 256 Kbytes Flash incorporato, accesso a 128 bit, acceleratore di memoria, doppia banca
¢ Da 16 a 48 Kbytes di SRAM incorporata con due banche
ROM da 16 Kbyte con routine di bootloader incorporate (UART, USB) e routine IAP
Controller di memoria statica (SMC): supporto SRAM, NOR, NAND. Controller NAND Flash con 4 Kbyte di RAM buffer e ECC
• Sistema
¢ Regolare di tensione incorporato per il funzionamento di un'alimentazione singola
¢ POR, BOD e Watchdog per un ripristino sicuro
Oscillatori a quarzo o a risonanza: da 3 a 20 MHz di potenza principale e opzionale a bassa potenza a 32,768 kHz per RTC o orologio di dispositivo.
- Oscillatore RC interno di alta precisione a 8/12 MHz con 4 MHz Frequenza predefinita per l'avvio rapido del dispositivo
Oscillatore RC interno come orologio permanente per l'orologio del dispositivo in modalità a bassa potenza
Un PLL per l'orologio del dispositivo e un PLL dedicato per il dispositivo ad alta velocità USB 2.0
- fino a 17 canali DMA periferici (PDC) e 4 canali DMA centrali
• Moduli a bassa potenza
- modalità di riposo e di backup, fino a 2,5 μA in modalità di backup
Dominio di backup: pin VDDBU, RTC, 32 registri di backup
RTC a potenza ultra bassa: 0,6 μA
• Periferici
Dispositivo USB 2.0: 480 Mbps, FIFO da 4 kbyte, fino a 7 endpoint bidirezionali, DMA dedicato
Fino a 4 USART (ISO7816, IrDA®, controllo del flusso, SPI, supporto Manchester) e un UART
Fino a 2 TWI (compatibili con I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
¢ Timer/controllore a 16 bit a 3 canali (TC) per la cattura, il confronto e il PWM
PWM a 4 canali a 16 bit (PWMC)
¢ Timer in tempo reale (RTT) a 32 bit e RTC con funzioni di calendario e allarme
- ADC 1MSPS a 12 bit e 8 canali con modalità di ingresso differenziale e stadio di guadagno programmabile
• I/O
Fino a 96 linee di I/O con capacità di interruzione esterna (sensibilità di bordo o di livello), deconcentramento, filtraggio dei guasti e terminazione del resistore di serie on-die
– Three 32-bit Parallel Input/Outputs (PIO)
• pacchetti
LQFP a 100 piombo, 14 x 14 mm, passo 0,5 mm
️ 100 sfere TFBGA, 9 x 9 mm, passo 0,8 mm
LQFP a 144-piombo, 20 x 20 mm, passo 0,5 mm
LFBGA a 144 sfere, 10 x 10 mm, passo 0,8 mm
