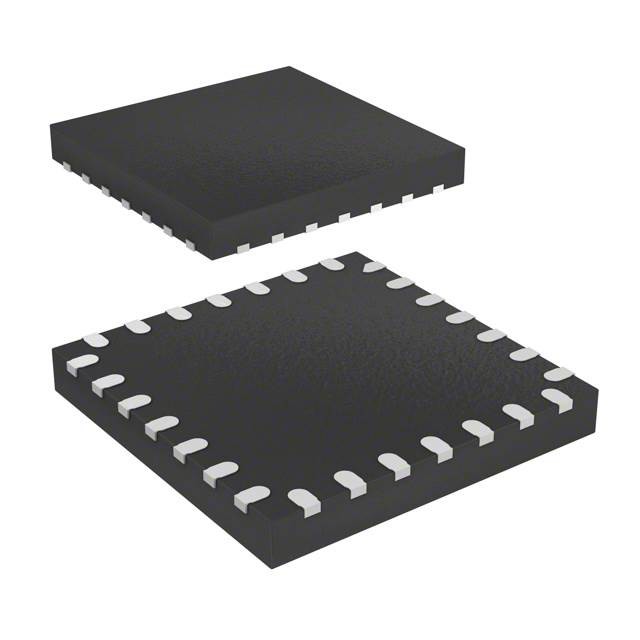

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroelettronica

STM32F042G6U6TR Descrizione

il microcontrollore STM32F030x è dotato di un nucleo RISC ARM CortexTM-M0 a 32 bit ad alte prestazioni che opera a una frequenza di 48 MHz,Memorie integrate ad alta velocità (fino a 64 Kbyte di memoria Flash e fino a 8 Kbyte di SRAM)Tutti i dispositivi offrono interfacce di comunicazione standard (fino a due I2C, fino a due SPI e fino a due USART), un ADC a 12 bit,fino a 6 timer a 16 bit di uso generale e un timer PWM a controllo avanzato.
Il microcontrollore STM32F030x funziona nell'intervallo di temperatura da -40 a +85 °C, da un alimentatore da 2,4 a 3,6 V. Un insieme completo di modalità di risparmio energetico consente la progettazione di applicazioni a bassa potenza.
Il microcontrollore STM32F030x comprende dispositivi in quattro diversi pacchetti che vanno da 20 a 64 pin.La seguente descrizione fornisce una panoramica della gamma completa di periferiche STM32F030x proposte..
Queste caratteristiche rendono il microcontrollore STM32F030x adatto a una vasta gamma di applicazioni, come il controllo delle applicazioni e le interfacce utente, le apparecchiature portatili, i ricevitori A/V e la TV digitale,Periferie per PC, piattaforme per giochi, biciclette elettroniche, elettrodomestici, stampanti, scanner, sistemi di allarme, interfono video e HVAC.

STM32F042G6U6TR Caratteristiche

● Core: CPU ARM® CortexTM-M0 a 32 bit, frequenza fino a 48 MHz
● Ricordi
- 16-64 Kbyte di memoria flash
- 4 a 8 Kbyte di SRAM con controllo di parità HW
● Unità di calcolo CRC
● Ripristino e gestione dell'energia
¢ Intervallo di tensione: da 2,4 V a 3,6 V
¢ Ripristino di accensione/disattivazione (POR/PDR)
Moduli a bassa potenza: sonno, arresto, standby
● gestione dell'orologio
Oscillatore a cristallo da 4 a 32 MHz
Oscillatore a 32 kHz per RTC con taratura
8 MHz RC interno con opzione x6 PLL
Oscillatore RC interno a 40 kHz
● Fino a 55 I/O veloci
Tutti i vectori di interruzione esterni
- fino a 36 I/O con tolleranza di 5 V
● Controller DMA a 5 canali
● ADC da 1 x 12 bit, 1,0 μs (fino a 16 canali)
¢ Intervallo di conversione: da 0 a 3,6 V
- alimentazione analogica separata da 2,4 a 3,6 V
● Fino a 10 timer
Un timer a controllo avanzato a 16 bit a 7 canali per uscita PWM a 6 canali, con generazione in tempo morto e arresto di emergenza
Un timer a 16 bit, con fino a 4 IC/OC, utilizzabile per la decodifica del controllo IR
Un timer a 16 bit, con 2 IC/OC, 1 OCN, generazione a tempo morto e arresto di emergenza
- due temporizzatori a 16 bit, ciascuno con IC/OC e OCN, generazione in tempo morto, arresto di emergenza e gate modulatore per il controllo IR
1 timer a 16 bit con 1 IC/OC
Un timer di base a 16 bit
¢ Timer indipendenti e di controllo del sistema
SysSick timer: 24 bit downcounter
● Calendario RTC con allarme e sveglia periodica da Stop/Standby
● Interfacce di comunicazione
Fino a due interfacce I2C: una che supporta la modalità Fast Mode Plus (1 Mbit/s) con un dissipatore di corrente di 20 mA
Fino a due USART che supportano SPI master sincrono e controllo modem; uno con rilevamento automatico della velocità di baud
Fino a due SPI (18 Mbit/s) con da 4 a 16 bit frames programmabili
● Serial wire debug (SWD)
