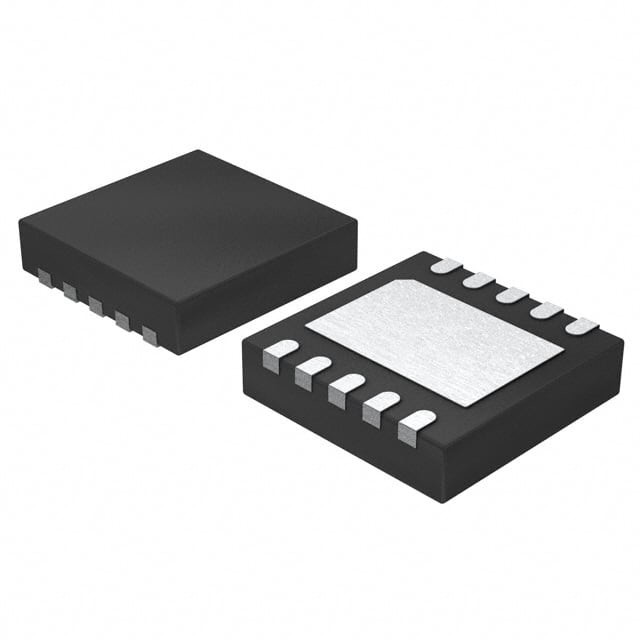

C8051F527A-IM IC MCU 8BIT 2KB FLASH 10DFN Silicon Labs

Visualizzazione del sistema

La famiglia di dispositivi C8051F52x/F52xA/F53x/F53xA è composta da MCU a sistema di segnale misto su chip completamente integrati, a bassa potenza.1 per la selezione delle caratteristiche specifiche del prodotto.

■ Core di microcontrollore ad alta velocità compatibile con l'8051 (fino a 25 MIPS)

■ Interfaccia di debug in sistema, a piena velocità e non invasiva (on-chip)
■ ADC a 12 bit a 200 ksp con multiplex analogici e fino a 16 ingressi analogici
■ Oscillatore interno programmabile a 24,5 MHz con una precisione di ±0.5% su tutta l'intervallo di temperatura e per le tensioni VDD superiori o uguali alla potenza minima di uscita del regolatore di tensione on-chip all'impostazione bassaL'oscillatore è entro il +1,0% per le tensioni VDD inferiori a questa impostazione minima di uscita.
■ fino a 7680 byte di memoria Flash su chip
■ 256 byte di RAM su chip
■ Interfacce seriali UART e SPI migliorate implementate in hardware
■ LIN 2.1 periferica (completamente compatibile all'indietro, modalità master e slave)
■ tre timer a 16 bit di uso generale
■ Matrice PCA (Programmable Counter/Timer Array) con tre moduli di cattura/confronto e funzione Watchdog Timer
■ On-chip Power-On Reset, monitor VDD e sensore di temperatura
■ Comparatore di tensione su chip
■ fino a 16 porte di ingresso/uscita

Periferie analoghe

- ADC a 12 bit
• Portata programmabile fino a 200 kps
• Fino a 6/16 di input esterni
• Generatore di interruzioni a finestre dipendente dai dati
• Sensore di temperatura integrato
- Comparatore.
• Isteresis programmabile e tempo di risposta
• Configurabile come sorgente di risveglio o di ripristino
• Corrente bassa
- Detettore POR/Brownout.
- Voltaggio di riferimento 1.5 e 2.2 V (programmabile)
Debug sul chip
- Il circuito di debug on-chip facilita il debug in-system a piena velocità e non intrusivo (non è richiesto un emulatore)
- Fornisce punti di interruzione, singolo passo
- Ispezionare/modificare memoria e registri
- Kit di sviluppo completo
Tensione di alimentazione da 2,0 a 5,25 V
- Regolatore LDO integrato
Core 8051 μC ad alta velocità
- architettura di istruzioni pipeline; esegue il 70% delle istruzioni in 1 o 2 orologi di sistema
- Fino a 25 MIPS con clock di sistema a 25 MHz
- Gestore di interruzioni esteso
Memoria
- 8/4/2 kB Flash; programmabile in byte in sistema in 512 byte sectors
- 256 byte di memoria RAM interna
Periferie digitali
- 16/6 porte di I/O; push-pull o open-drain, tollerante 5 V
- Hardware SPITM e porta seriale UART
- LIN 2.1 Controller (Master e Slave capace); non è richiesto alcun cristallo
- tre contatori/temieri a 16 bit di uso generale
- Matrice di contatori/timer programmabile a 16 bit con tre moduli di cattura/confronto, WDT
Fonti dell'orologio
- Oscillatori interni: 24,5 MHz ± 0,5% di precisione supporta UART e LIN-Master
- Oscillatore esterno: cristallo, RC, C o orologio (1 o 2 modalità di pin)
- Può passare da una sorgente all' altra.
Pacchi
- DFN a 10 pin (3 x 3 mm)
- 20 pin QFN (4 x 4 mm)
- 20 pin TSSOP
Qualificato per l'industria automobilistica
- Intervallo di temperatura: ¥40 a +125 °C
