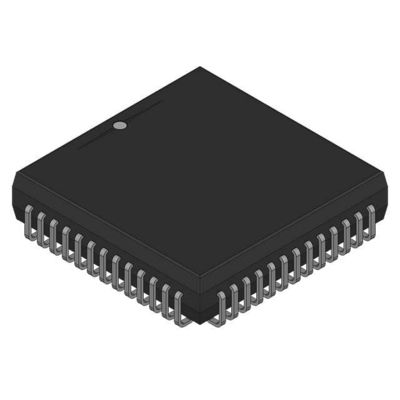

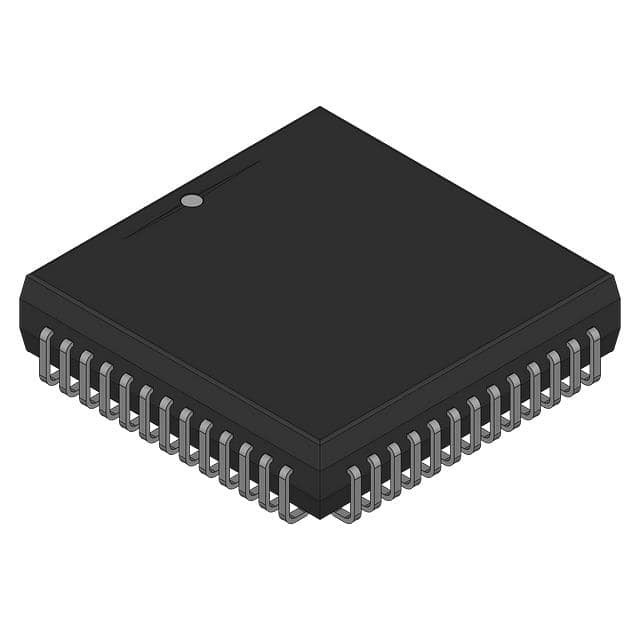

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Semiconduttore a scala libera

Descrizione generale

1.1 Introduzione
L'MC68HC908AP64 è un membro della famiglia M68HC08 a basso costo e alte prestazioni di 8-bit
tutte le MCU della famiglia utilizzano l'unità di elaborazione centrale M68HC08 (CPU08) e sono disponibili con una varietà di moduli, dimensioni e tipi di memoria e tipi di pacchetti.

1.2 Caratteristiche

Le caratteristiche del MC68HC908AP64 sono le seguenti:
• Architettura M68HC08 ad alte prestazioni
• Completamente compatibile verso l'alto con le famiglie di codici di oggetti M6805, M146805 e M68HC05
• Frequenza massima del bus interno:
8 MHz a 5 o 3 V di tensione di funzionamento
• Opzioni di ingresso dell'orologio:
Ossillatore RC
Oscillatore cristallino a 32 kHz con PLL interno a 32 MHz
• Memoria FLASH del programma utente con sicurezza
62.368 byte per MC68HC908AP64
32 768 byte per MC68HC908AP32
16 384 byte per MC68HC908AP16
¢ 8,192 byte per MC68HC908AP8
• RAM su chip
️ 2.048 byte per MC68HC908AP64 e MC68HC908AP32
️ 1,024 byte per MC68HC908AP16 e MC68HC908AP8
• due moduli di interfaccia timer a 16 bit a 2 canali (TIM1 e TIM2) con cattura di input selezionabile,
confronto di uscita e capacità PWM su ciascun canale
• Modulo di base temporale
• Modulo di interfaccia di comunicazione seriale 1 (SCI)
• Modulo di interfaccia di comunicazione seriale 2 (SCI) con codificatore/decodificatore a infrarossi (IR)
• modulo di interfaccia per periferiche seriale (SPI)
• Bus di gestione del sistema (SMBus), versione 1.0/1.1 (bus IIC multi-master)
• Convertitore analogico-digitale (ADC) a 8 canali e 10 bit
• IRQ1 pin di interruzione esterno con pullup integrato
• IRQ2 pin di interruzione esterno con pullup programmabile
• Porta di risveglio della tastiera a 8 bit con pullup integrato
• 32 pin di ingresso/uscita (I/O) di uso generale:
31 pin di I/O a funzione condivisa
8 driver a LED (sink)
6×25mA I/O a scarico aperto con pull-up
• Progettazione a basso consumo energetico (completamente statico con modalità di arresto e di attesa)
• Master reset pin (con pullup integrato) e power-on reset
• Funzioni di protezione del sistema
¢ Ripristino del computer in funzione (COP) opzionale, azionato da un oscillatore RC interno
¢ rilevamento di bassa tensione con opzionale ripristino o interruzione
¢ rilevamento illegale del codice operativo con reset
¢ Rilevazione di indirizzi illegali con ripristino
• 48 pin low quad flat pack (LQFP), 44 pin quad flat pack (QFP) e 42 pin shrink dual in line
pacchetto (SDIP)
• Le caratteristiche specifiche del MC68HC908AP64 in SDIP a 42 pin sono:

¢ Interruzione esterna solo su IRQ1
Le caratteristiche del CPU08 includono quanto segue:
• Modello di programmazione HC05 migliorato
• Ampie funzioni di controllo del circuito
• 16 modalità di indirizzo (otto in più rispetto all'HC05)
• Registro Indice a 16 bit e puntatore di stack
• Trasferimenti di dati da memoria a memoria
• Instruzioni veloci di moltiplicazione 8×8
• Instruzione rapida di divisione 16/8
• istruzioni decimali (BCD) a codici binari
• Ottimizzazione per le applicazioni del controller
• Supporto efficace della lingua C
