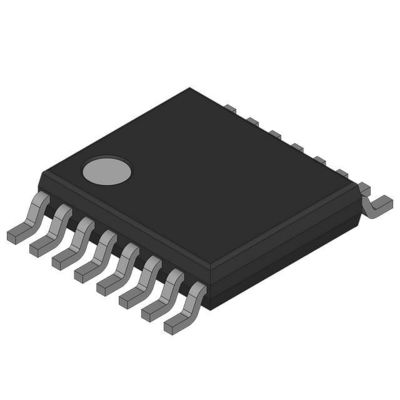

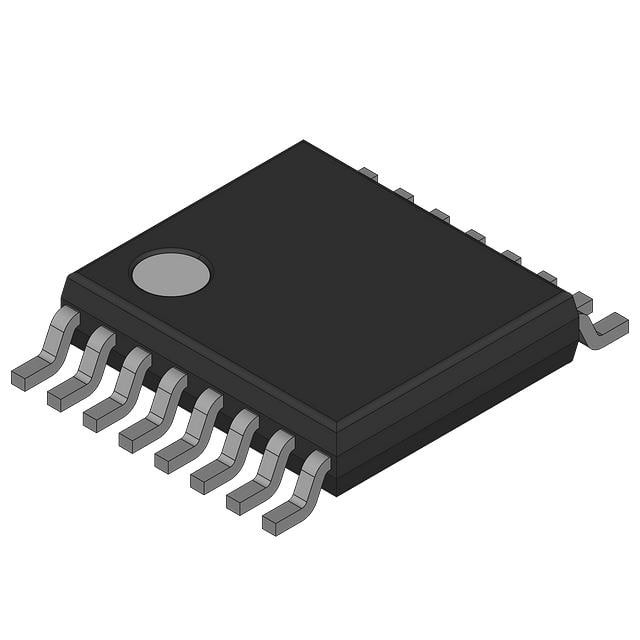

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Semiconduttore a scala libera

Descrizione generale

Introduzione
L'MC68HC908QY4A è un membro della famiglia M68HC08 a basso costo e alte prestazioni di microcontrollori a 8 bit (MCU).Tutte le MCU della famiglia utilizzano l'unità di elaborazione centrale M68HC08 avanzata (CPU08) e sono disponibili con una varietà di moduli, dimensioni e tipi di memoria e tipi di pacchetti.

Caratteristiche

Le caratteristiche sono:
• Core CPU M68HC08 ad alte prestazioni
• Completamente compatibile verso l'alto con la famiglia di oggetti M68HC05
• tensioni di funzionamento a 5 V e 3 V (VDD)
• Funzionamento del bus interno a 8 MHz a 5 V, 4 MHz a 3 V
• Oscillatore interno trimmabile
L'operatore deve essere in grado di eseguire le operazioni in base alle seguenti caratteristiche:
Capacità di trim di 8 bit
️ ±25% non tagliato
¢ Rettificabile a circa lo 0,4%
• gamma di oscillatori a cristallo selezionabile dal software, 32 ‰ 100 kHz, 1 ‰ 8 MHz e 8 ‰ 32 MHz
• Orologio di ingresso configurabile dal software da una fonte interna o esterna
• Sveglia automatica dalla funzione STOP utilizzando una fonte di RC 32 kHz interna o di bus clock dedicata
• Memoria FLASH programmabile su chip in applicazione
Generazione di tensione di programma/cancellazione interna
- ROM di monitoraggio contenente programmi/routine di cancellazione richiamabili dall'utente

• Memoria a accesso casuale (RAM) su chip
• modulo di interfaccia timer (TIM) a 16 bit a 2 canali
• convertitore analogico-digitale (ADC) a 6 canali e 10 bit con canale di riferimento interno (ADC10)
• Fino a 13 linee bidirezionali di ingresso/uscita (I/O) e un solo ingresso:
6 condivisi con il KBI
6 condivisi con ADC
¢ Due condivise con TIM
Un input condiviso esclusivamente con IRQ
Capacità di carica/sorgente di corrente elevata su tutti i perni di sosta
¢ Pull-up selezionabili su tutte le porte, selezionabili su base bit individuale
¢ capacità di tre stati su tutti i perni della porta
• Interruzione della tastiera a 6 bit con funzione di wake-up (KBI)
- programmabile per il rilevamento di livelli in aumento/in diminuzione o in alto/basso
• Caratteristiche del modulo di inibitore a bassa tensione (LVI):
Punto di partenza selezionabile dal software
• Funzioni di protezione del sistema:
¢ Controllo del corretto funzionamento del computer (COP)
¢ rilevamento di bassa tensione con ripristino
¢ rilevamento illegale del codice operativo con reset
¢ Rilevazione di indirizzi illegali con ripristino
• Pin di interruzione asynchrone esterno con pullup interno (IRQ) condiviso con pin di input di uso generale
• Pin di ripristino master asincrono con pullup interno (RST) condiviso con pin di ingresso/uscita (I/O) di uso generale
• Registri di I/O mappati in memoria
• modalità di arresto e di attesa a risparmio energetico
• MC68HC908QY4A, MC68HC908QY2A e MC68HC908QY1A sono disponibili nelle seguenti confezioni:

¢ pacchetto di circuiti integrati a contorno piccolo (SOIC) a 16 pin

• MC68HC908QT4A, MC68HC908QT2A e MC68HC908QT1A sono disponibili nelle seguenti confezioni:
¢ PDIP a 8 pin
️ SOIC a 8 pin
¢ pacchetto a 8 pin doppio piatto senza piombo (DFN)
