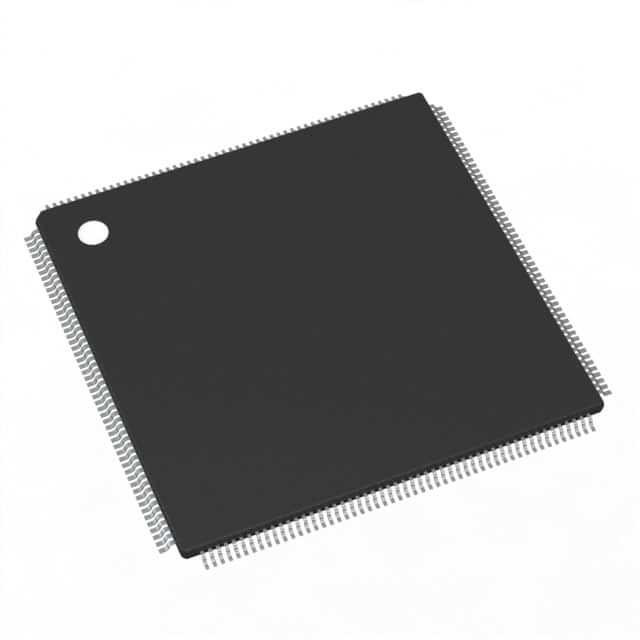

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

Il Qorivva MPC5645S rappresenta una nuova generazione di microcontrollori a 32 bit rivolti alle applicazioni di cluster di strumenti automobilistici a singolo chip.I dispositivi MPC5645S fanno parte della famiglia MPC56xxS di dispositivi basati su Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitLe tradizionali funzioni di cluster, come la guida di calibro, il contatore in tempo reale e la generazione del suono, sono integrate anche su ogni dispositivo.

Elenco delle caratteristiche
• Dual-issue, compatibile con l'architettura Power Book E a 32 bit
complesso del nucleo della CPU (e200z4d)
Unità di gestione della memoria (MMU)
4 KB, cache di istruzioni 2/4-way
• Memoria flash ECC on-chip da 2 MB con:
Controller di memoria flash
¢ buffer di pre-richiesta
• 64 KB di ECC SRAM su chip
• 1 MB di SRAM grafica non ECC su chip con due porte
controller grafico SRAM
• Unità di protezione della memoria (MPU) con fino a 16 descritori di regione
e 32 byte granularità regione per fornire base
autorizzazione di accesso alla memoria e assicurare la separazione
tra codici e dati diversi
• Interrupt Controller (INTC) con 181 periferiche
Fonti di interruzione e otto interruzioni del software
• due cicli a blocco di fase modulati per frequenza (FMPLL)
FMPLL primario (FMPLL0) fornisce un orologio di sistema fino a 125 MHz
L'assistente FMPLL (FMPLL1) è disponibile per l'uso in sostituzione.
fonte di orologeria modulata o non modulata a
Moduli eMIOS, QuadSPI e come orologio alternativo alla DCU
e DCU-Lite per la generazione di pixel clock
• L'architettura degli switch a barra trasversale consente l'accesso simultaneo di periferiche,
memoria flash o RAM da bus multipli
padroni
• Controller di accesso diretto alla memoria (eDMA) a 16 canali
con più fonti di richiesta di trasferimento utilizzando un DMA
Multiplizzatore di canali
• Boot Assist Module (BAM) con 8 KB di ROM dedicata per embedded
Il codice di avvio supporta le opzioni di avvio incluse
download del codice di avvio tramite un collegamento seriale (CAN o SCI)
• Due unità di controllo del display (DCU3 e DCULite) per il controllo diretto
un'unità fino a due display LCD TFT fino a XGA
Risoluzione
• Interfaccia di controllo del tempo (TCON) e RSDS per il modulo DCU3
• 2D OpenVG 1.1 e acceleratore grafico raster (GFX2D)
• Video Input Unit (VIU2) con supporto ITU656 a 8/10 bit
ingresso video, conversione YUV in RGB, ridimensionamento video,
disinterlazzamento, regolazione del contrasto e regolazione della luminosità.
• Controller DRAM che supportano DRAM DDR1, DDR2 e LPDDR1
• Controller del motore passo a passo (SMC)

azionato in completa configurazione a doppio ponte H
Modulo di rilevamento del ritiro a zero del motore passo-passo e di rilevamento dello stallo
¢ rilevamento di cortocircuito del motore passo
• Modulo generatore di suono (SGM)
Miscelatore a 4 canali
Supporta la riproduzione di onde PCM e toni sintetizzati
Opzionale PWM o I2S uscite
• Due moduli a 16 canali del sistema di input e output modulare avanzato (eMIOS)
Supporta una gamma di 16 bit di Input Capture, Output Compare, Pulse
Modulazione della larghezza e decodifica quadratura
funzioni
• Convertisore analogico-digitale (ADC) a 10 bit
con un tempo di conversione massimo di 1 μs
¢ Fino a 20 canali interni
- fino a 8 canali esterni
• tre moduli di interfaccia periferica seriale (DSPI)
per comunicazioni full-duplex, sincrone, con
dispositivi esterni
• Controller di memoria flash seriale QuadSPI (continua...)
